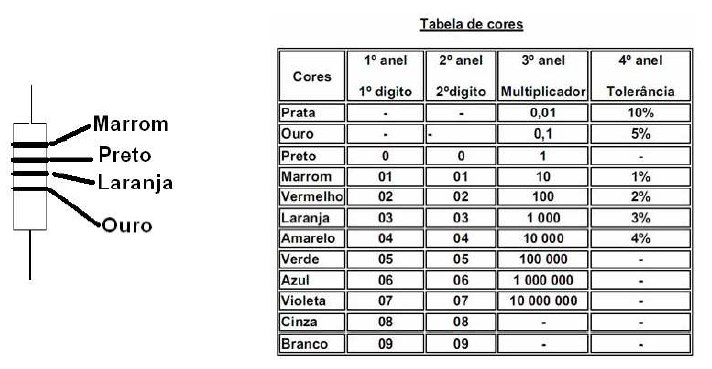

A seguir são dados: um resistor comercial e uma tabela de código de cores. Marque a opção correta quanto à faixa de valores possíveis da resistência do resistor em questão.

Considere-se a figura da questão 36, sendo o componente “1”, novamente, um resistor de 1kOhm e o componente “2” um capacitor de 1mF. Estando o capacitor inicialmente descarregado, energizou-se o circuito e foram realizadas algumas medições no mesmo. Marque a opção correta quanto à tensão e à corrente aproximadas no componente “1”, no momento em que o circuito foi energizado.

Considere-se a figura da questão 36, sendo, agora, o componente “1” um resistor de 1kOhm e o componente “2” um capacitor de 1mF. Estando o capacitor inicialmente descarregado, energizou-se o circuito e, após 5 segundos, foram realizadas algumas medições no mesmo. Marque a opção correta quanto aos valores aproximados da tensão e da corrente medidas no componente “1”, após o tempo citado.

Considere-se a figura da questão 36, sendo, agora, o componente “1” um resistor de 2kOhms e o componente “2” um diodo diretamente polarizado apresentando uma queda de tensão de 1V. Marque a opção correta quanto à tensão e à corrente elétrica no componente “1”.

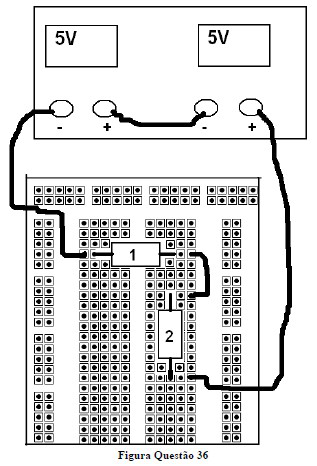

A figura a seguir mostra uma matriz de contatos (protoboard) com dois componentes identificados por “1” e “2” sendo alimentados por uma fonte dupla simétrica. As conexões são feitas através de fios condutores, mostrados na figura, e, portanto, considera-se o circuito “fechado” e funcionando corretamente. Considerando-se que os componentes “1” e “2” sejam, respectivamente, resistores de 4kOhms e de 6kOhms, marque a opção correta quanto à corrente fornecida pela fonte simétrica e à tensão no resistor de 4kOhms.

Em relação à figura da questão 33, marque a opção correta quanto aos valores aproximados de “Tensão de pico” e de “frequência” do sinal centralizado na tela do osciloscópio em questão.

Em relação à figura da questão 33, marque a opção correta quanto aos valores corretos de “Escala Horizontal” e de “Escala Vertical” do osciloscópio em questão.

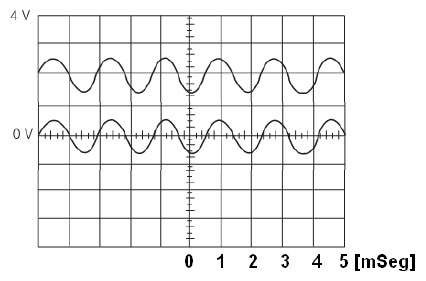

A figura a seguir mostra a tela do osciloscópio referente à figura da questão 32, supondo que os ajustes foram feitos para a visualização das tensões “VR1” e “VR2” na polaridade indicada no circuito da questão 32. A fonte “V1” do circuito da questão 32 é senoidal, possuindo valor médio nulo (offset nulo). Porém, verifica-se, na figura a seguir, que um dos sinais está visivelmente deslocado em relação ao eixo horizontal de referência, necessitando, portanto, de ajuste no canal do osciloscópio que lê tal sinal. Marque a seguir a opção correta para tal ajuste.

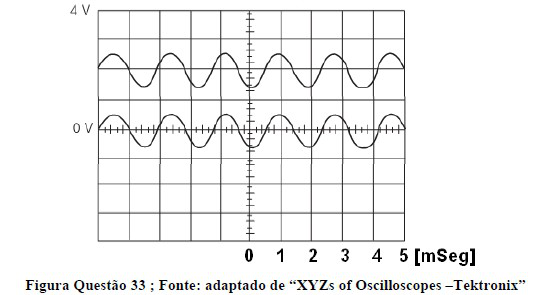

Figura Questão 33 ; Fonte: adaptado de “XYZs of Oscilloscopes –Tektronix”

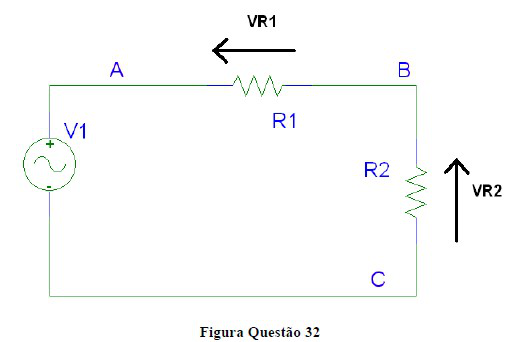

Deseja-se observar as formas de onda de tensão sobre os resistores no circuito a seguir, de acordo com as polaridades indicadas pelas setas das quedas de tensão. Será utilizado um osciloscópio com dois canais não isolados, possuindo um único terra, comum aos dois canais. Marque a opção correta para a visualização dos sinais de acordo com as polaridades especificadas.

A seguir, é ilustrada a tela de um osciloscópio que contém um único sinal senoidal, com amplitude e frequência constantes. Marque a opção correta quanto ao ajuste a ser feito no osciloscópio para a correta visualização do sinal:

Figura Questão 31; Fonte: XYZs of Oscilloscopes -Tektronix
