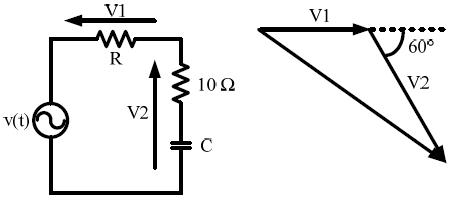

O circuito abaixo tem v(t) = 180 cos(60t-50°) V e o seguinte diagrama de fasores.

Quais são os valores de R e C?

Uma indústria é alimentada por um transformador de 300 kVA, operando a plena carga, com um fator de potência de 0,643.

Aproximadamente, qual é a potência reativa capacitiva necessária para aumentar o fator de potência para 0,985?

Um sistema trifásico, sequência positiva, simétrico, equilibrado e três fios, tem uma carga ligada em !$ \Delta !$ com uma impedância Z = 5 +j8,66 em cada fase. Sendo VAN = 103,92 + j60 !$ \Omega !$ eficazes, determine a corrente IBC.

Em um circuito igual a da figura abaixo, será ligado um capacitor descarregado em paralelo a resistência. Sendo o valor do capacitor igual a C = 0,5!$ \mu !$F. Qual a corrente do resistor no momento imediato da ligação do capacitor?

Um circuito funciona há muito tempo alimentado por uma fonte igual a v(t) = 45 cos(2000!$ \pi !$t + 45°) V e tem uma corrente de i(t) = 9 cos(2000!$ \pi !$t + 60°) A. Se inserirmos um elemento em série com a fonte, após um tempo suficiente a corrente se torna i(t) = 3 cos(2000!$ \pi !$t - 20°) A.

Pode-se afirmar que o elemento inserido tem uma impedância igual a:

A norma NBR 5410 regulamenta que durante a partida do motor, a queda de tensão nos terminais do dispositivo de partida NÃO pode ultrapassar:

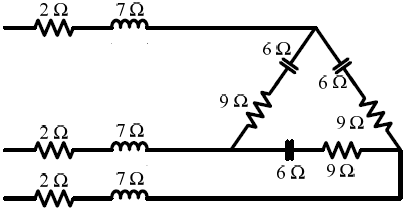

O circuito trifásico equilibrado representado na figura abaixo é alimentado por uma fonte trifásica senoidal equilibrada, com tensão de fase-fase de 110 Vrms.

O circuito monofásico equivalente ao do sistema trifásico representado acima tem uma tensão e uma impedância, respectivamente. igual a:

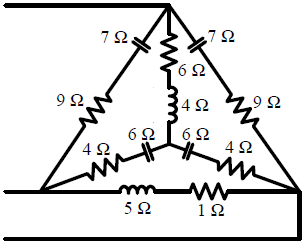

Considerando a carga !$ \Delta !$Y da figura abaixo.

Calcule os valores aproximados das impedâncias do circuito equivalente !$ \Delta !$.

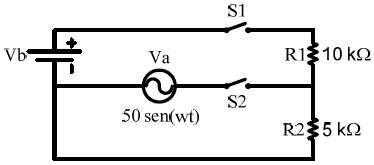

Na figura abaixo com S1 fechado e S2 aberto, determine, aproximadamente, o valor de Vb de forma que a potência dissipada em R2 seja a mesma que a obtida com as chaves S1 aberta e S2 fechada.

Calcule a tensão no resistor R da figura abaixo: (valor aproximado)
