Deverá ser instalado um transformador de 750 kVA, 13.800/380 V, com impedância de 5%, para alimentar um grupo de três motores de 150 cv, sendo os motores de indução de gaiola.

Calcule a corrente de curto-circuito.

No projeto de um escritório, calculou-se a necessidade de:

- 15 aparelhos de luz fluorescente, com reatores de alto fator de potência, partida rápida, de 4X20 W cada; (cos!$ \varphi !$ = 0,80 e η= 0,70)

- 40 tomadas de uso geral de 200 VA cada; (considere um fator de demanda de 0,86)

- 5 aparelhos de ar condicionado de 1800 W de potência; ( cos!$ \varphi !$ = 0,75 e η= 0,75)

Sob uma tensão de 220 V, trifásica, qual é a corrente de projeto total desse escritório?

Na proteção contra choques elétricos, a norma NBR 5410 fundamenta as medidas de proteção em caráter geral, em dois tipos de proteção: a proteção básica e a proteção supletiva.

Dessa forma NÃO podemos afirmar que são exemplos de:

Segundo a norma NBR 5410 sobre os dispositivos de comando funcional, NÃO é correto afirmar que:

De acordo com a NBR 5410, as dimensões internas dos eletrodutos e de suas conexões devem permitir que, após montagem da linha, os condutores possam ser instalados e retirados com facilidade. Para tanto, a taxa de ocupação do eletroduto, dada pelo quociente entre a soma das áreas das seções transversais dos condutores previstos, calculadas com base no diâmetro externo, e a área útil da seção transversal do eletroduto, NÃO deve ser superior a:

Sobre as conexões de condutores entre si e outros componentes da instalação, a norma NBR 5410 determina que:

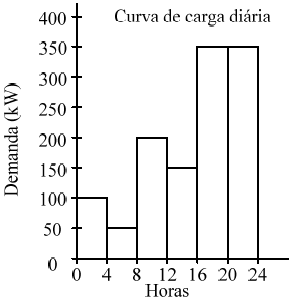

A curva de demanda diária de uma instalação elétrica com carga instalada de 400 kW é indicada na figura abaixo.

O fator de demanda (fd) e o fator de carga (fc) dessa instalação são:

Sobre as linhas aéreas externas, de acordo com a norma NBR-5410, é correto afirmar que os condutores nus devem ficar fora de alcance de janelas, sacadas, escadas, saídas de incêndio, terraço ou locais análogos.

Assim, para isso ser satisfeito, os condutores devem estar a uma distância:

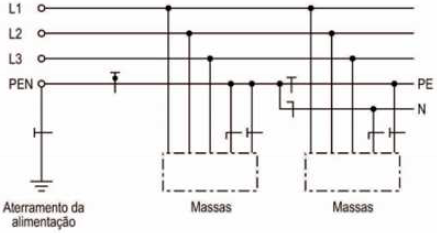

Marque a opção que aponta o esquema de aterramento abaixo:

A norma NBR-5410 da ABNT (Associação Brasileira de Normas Técnicas) estabelece as condições que devem satisfazer as instalações elétricas de baixa tensão a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens.

A norma aplica-se, EXCETO:
