O erro de fechamento linear, após a compensação angular, não determina a acurácia da poligonal, mas serve para o julgamento das operações de campo, indicando a precisão da poligonal e a divergência linear no sistema de coordenadas cartesianas. Segundo a NBR 13133 de 2021, em casos especiais, o valor da tolerância linear deve ser estabelecido em comum acordo entre o contratante e o contratado. Porém, ainda segundo a NBR 13133 de 2021, a tolerância linear mínima para atender a todas as finalidades de levantamentos topográficos equivale a:

Para os efeitos da NBR 13133 de 2021, a precisão de um instrumento é determinada inicialmente pelo fabricante, conforme os procedimentos descritos na ISO 17123. A esses equipamentos é atribuído um desvio-padrão da direção, em muitos casos denominado de precisão nominal. Logo, a classificação dos teodolitos com precisão nominal igual a 10" (segundos) equivale, conforme a classificação de medidor de ângulos, à categoria apresentada na alternativa:

Acerca da convergência meridiana plana, assinale a alternativa CORRETA:

“A linha jacente numa superfície, tal que em todos os seus pontos o plano osculador é normal à superfície”. A descrição anterior refere-se à alternativa:

“Linha imaginária que é sempre perpendicular à superfície do geoide em qualquer ponto do globo e é materializada pelo fio de prumo”. O conceito refere-se à

Segundo o IBGE, nos levantamentos planimétricos serão utilizados os procedimentos de triangulação, trilateração, poligonação e rastreamento de satélites segundo o efeito DOPPLER. Os diversos processos poderão ser aplicados isoladamente ou em conjunto, mantendo-se, contudo, a precisão operacional exigida para cada um. Nos levantamentos específicos para triangulação, nos levantamentos geodésicos de alta precisão e de precisão, em áreas mais desenvolvidas, recomenda-se a adoção de observação em duas séries. No intuito de garantir o controle da refração lateral, aponte todas as características adequadas a serem adotadas para esse procedimento:

I. Realizar 32 pontarias (16 PD/16 PI) cada, espaçadas, no tempo, num intervalo mínimo de 2 horas.
II. Desconsiderar observações das séries cujas médias difiram de mais de 1”.
III. Para cada visada acionar-se-á o micrômetro duas vezes para coincidência, sendo ambas as leituras de calagem anotadas e aceitas as que apresentarem diferenças menores que 0,5”, para os teodolitos de leitura direta igual ou menor que 0,2”.
IV. Para cada visada acionar-se-á o micrômetro duas vezes para coincidência, sendo ambas as leituras de calagem anotadas e aceitas as que apresentarem diferenças menores que 3”, para os teodolitos de leitura direta igual ou menor que 1”.

Dentre as características citadas, estão CORRETAS

Para realizar a instalação de um equipamento como estação total ou teodolito sobre um ponto topográfico, são adotados determinados procedimentos. A seguir, apresentam-se alguns desses procedimentos, de forma aleatória:

1. Instalação do tripé fixando seus cravos ao solo, mantendo sua base plana e o parafuso de fixação no centro em direção ao ponto topográfico.
2. Fixação do equipamento teodolito/estação sobre o tripé.
3. Centralização do teodolito sobre o ponto topográfico.
4. Nivelamento do tripé usando o nível circular.
5. Nivelamento da base com parafuso calante do teodolito usando o nível cilíndrico.

A sequência de procedimentos mais adequada corresponde à alternativa:

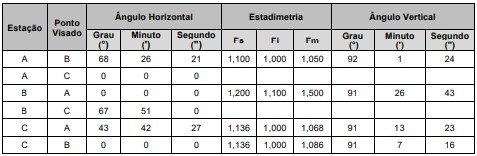

Um profissional da topografia realizou um trabalho de campo usando teodolito com precisão nominal equivalente a 5” (segundos). Assinale a alternativa CORRETA, considerando os resultados apurados, conforme as leituras apresentadas na caderneta de campo a seguir.

Um papel no formato A3 (420 mm x 290 mm) possui uma área útil de desenho equivalente a 30 cm x 20 cm e uma área de 5 cm x 10 cm para a legenda. Os extremos dos limites de uma bacia hidrográfica medem 10 km (variação máxima do eixo de projeção Este) por 30 km (variação máxima do eixo de projeção Norte). Marque a alternativa que define a escala recomendada para impressão:

A precisão gráfica é a menor grandeza medida no terreno, capaz de ser representada no mapa em sua escala especificada. Esse limite prático determina o erro tolerável nas medições realizadas em uma determinada escala. Dessa forma, qual é o erro gráfico tolerável ao utilizar a escala 1:100.000?
