A distância de uma determinada faixa de domínio de uma rodovia foi mensurada em uma foto aérea obtendo-se o valor de 50 mm. A câmera fotográfica possui uma distância focal de 88 mm. O voo para a captura dessa foto vertical foi realizado a uma altitude de 200m. A altitude média para o terreno foi de 100,00 metros. Qual é a distância real dessa faixa de domínio no terreno?

A Rede Altimétrica de Alta Precisão (RAP) do Sistema Geodésico Brasileiro (SGB), utiliza altitudes normais. Desse modo, os vértices da rede altimétrica do Sistema Geodésico Brasileiro (SGB) têm como referência principal o DATUM:

Um mapa é uma representação visual esquemática e reduzida da superfície terrestre. Essa redução é obtida pela aplicação de regras de proporcionalidade. Marque a opção que completa CORRETAMENTE a seguinte frase:

“A escala 1/100.000 é considerada uma escala...”

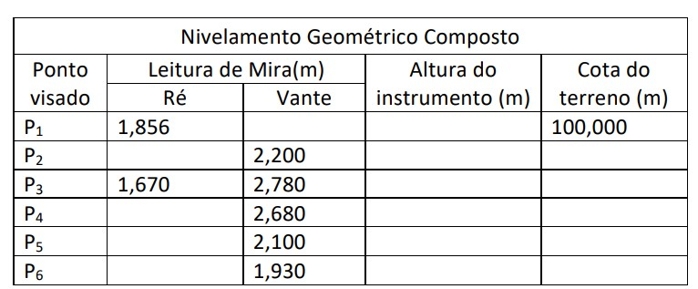

Foi realizado um nivelamento geométrico composto de um projeto de esgoto, sendo o estaqueamento de 20 em 20 metros.

O valor da cota de terreno (m) no P₆ será:

Rumo é o menor ângulo formado pelo alinhamento Norte-Sul e a direção considerada, enquanto o azimute de uma direção é o ângulo formado entre o meridiano que contém os polos magnéticos, quadrícula ou geográficos, e a direção considerada. Sendo assim, com relação aos ângulos de orientação, é CORRETO afirmar:

Em um levantamento planimétrico com o uso de um teodolito eletrônico, certo ângulo de visada teve um rumo de 30° 45' NW. O azimute desse ângulo é de:

É o processo no qual a área a ser avaliada é dividida em figuras geométricas, como triângulos, quadrados ou outras figuras, e a área final será determinada pela somatória de todas as áreas dessas figuras geométricas.

O enunciado acima refere-se CORRETAMENTE a:

As curvas de nível são representações fundamentais em plantas planialtimétricas, permitindo a visualização do relevo. Acerca das características técnicas das curvas de nível e sua interpretação, analise as afirmativas abaixo e assinale V para verdadeiro e F para falso.

(__)As curvas de nível são linhas isométricas, ou seja, unem pontos de mesma cota ou altitude, e, via de regra, não se cruzam, exceto em casos especiais de relevo como grutas ou penhascos.
(__)Em um terreno com declividade constante e uniforme, as curvas de nível, quando representadas em planta, aparecerão equidistantes entre si.
(__)A linha de maior declive em um ponto qualquer do terreno é sempre tangente à curva de nível que passa por esse ponto.
(__)As curvas de nível tendem a apresentar a concavidade voltada para a parte mais alta do terreno quando representam um talvegue (linha de fundo de vale).

Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:

A locação de obras transfere os elementos do projeto para o terreno. Um dos métodos mais precisos para locação de pontos isolados, utilizando uma Estação Total instalada em um ponto conhecido e orientado, é o método das coordenadas polares. Assinale a alternativa CORRETA que descreve os dados necessários para este método:
