Na figura 7, utilize a marcação em destaque para fazer a leitura do micrômetro em milímetros. Assinale a alternativa CORRETA:

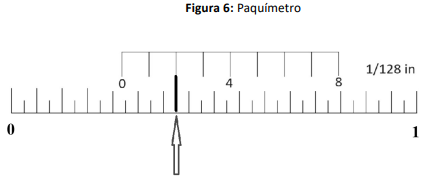

Qual a leitura da medida em polegadas fracionárias do Paquímetro da Figura 6? Nesta figura, utilize a marcação em destaque para fazer a leitura.

No que se refere à manutenção produtiva total, é CORRETO afirmar que

Em relação à manutenção, o conceito: “A característica de um equipamento ou instalação permitir um maior ou menor grau de facilidade de execução dos serviços de manutenção”, refere-se a

No que se refere aos rolamentos, é CORRETO afirmar:

Referente ao desenho técnico, é CORRETO afirmar que

Uma Siderúrgica solicitou um projeto de alto forno, que terá uma altura real de 80 m. Para que o projeto possa ser desenhado no papel, foi adotada uma altura de 40 cm para o desenho na folha. Dessa forma, a escala utilizada no desenho do alto forno deve ser:

A Figura 5 mostra uma válvula utilizada em circuitos pneumáticos. A nomenclatura para esse tipo de válvula, quanto às vias de passagem de fluxo, ao número de posições de comando e a sua posição normal de início de funcionamento é:


Fonte: Adaptado de: STEWART, Harry L. Pneumática e hidráulica. São Paulo: Hemus, c1976. 481 p.

Em uma tubulação pneumática de seção transversal circular, ilustrada na Figura 4, ocorre uma redução no diâmetro. Considere v1, p1 e Q1 como velocidade, pressão e vazão, respectivamente, na seção 1, antes da redução. Considere, também, v2, p2 e Q2 como velocidade, pressão e vazão, na seção 2, após a redução de diâmetro. Nesse caso, é CORRETO afirmar que:

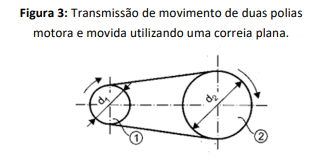

Um sistema de transmissão por correias planas, mostrado na Figura 3, possui um motor com potência de 3,6 kW e rotação de 1200 rpm, que aciona a polia motora (1), a qual, por meio da correia, transmite movimento à polia movida (2). O diâmetro da polia motora (d1) é igual a 100 mm e o diâmetro da polia movida (d2) é igual a 300 mm. Adote o valor da constante π igual a 3 e determine o torque da polia motora.


Fonte: Adaptado de: MELCONIAN, Sarkis. Elementos de máquinas. 9ª ed. São Paulo: Érica, 2008.
