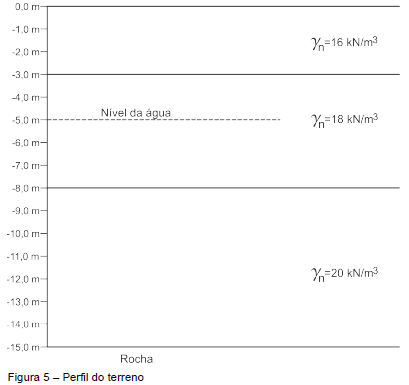

O perfil de um terreno constituído por três camadas é representado na figura a seguir.

Sendo !$ \gamma_n !$ o peso específico natural.

A tensão efetiva à profundidade de 10 m é

Sabendo-se que em um determinado elemento de solo, as tensões principais são iguais a 140 kPa e 240 kPa, a tensão cisalhante máxima é de

O concreto é um material que apresenta longa durabilidade, mas não pode ser considerado perene, pois pode sofrer desgastes com o tempo em consequência da ação de agentes físicos, químicos e biológicos. Entre essas ações, uma delas provoca eflorescência no concreto devido à percolação de água em fissuras ou à alta permeabilidade do concreto, causando a dissolução dos componentes da pasta de cimento. Essa patologia é denominada

Analise o consolo de concreto pré-moldado mostrado na Figura 4, em que “a” representa a distância da força aplicada no consolo até a face do pilar e “d” representa a altura de cálculo do consolo.

Segundo a norma brasileira ABNT NBR 9062: Projeto e execução de estruturas de concreto pré-moldados, os consolos de concreto podem ser dimensionados segundo um modelo de biela e tirante, sendo classificados como consolos curtos, desde que

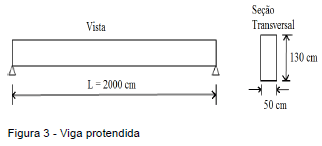

Considere a viga de concreto protendido, biapoiada, mostrada na Figura 3, bem como os dados informados em seguida, para resolver a questão.

Dados:

Peso específico do concreto protendido: 25 kN/m³.

Carregamento acidental sobre a viga de 15 kN/m, atuando de cima para baixo.

Tensão normal em uma seção transversal sujeita à flexão composta:

!$ \sigma = \dfrac{N_p}{A}\pm \dfrac{N_p\,e}{W_s}\pm \dfrac{M}{W_s} !$

Sendo:

N_p: força normal de protensão na seção;

e: excentricidade do cabo na seção, isto é, distância entre o centro de gravidade do cabo e o da seção;

A: área da seção transversal de concreto;

W_s: módulo de resistência da seção em relação à borda inferior ou superior da seção. Dado pela relação entre a inércia à flexão e a distância do centro de gravidade da seção à borda inferior ou superior;

M: momento fletor atuante na seção.

Admitindo-se que o cabo de protensão seja parabólico com uma excentricidade de 55 cm na seção do meio do vão da viga e que essa seção está submetida à protensão completa (concreto protendido nível 3), o menor valor, em kN, da força normal de protensão a ser aplicada nessa seção é:

A norma brasileira ABNT NBR 6118: Projeto de estruturas de concreto – Procedimento exige a colocação de armadura transversal (A_sw) em elementos lineares submetidos à força cortante. Segundo essa norma, a armadura transversal pode ser constituída por estribos fechados na região de apoio das diagonais, envolvendo a armadura longitudinal, ou pela composição de estribos e barras dobradas. Entretanto, quando forem utilizadas barras dobradas, estas não devem suportar um porcentual do esforço total resistido pela armadura maior que

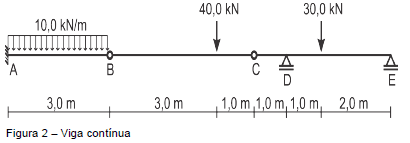

O esforço cortante na extremidade esquerda do trecho AB é:

A reação no apoio E é:

Os tratores agrícolas possuem motores do ciclo Diesel. O combustível diesel tem sua combustão mais lenta e por isso a energia é melhor aproveitada. São características desses motores:

Na suinocultura, a conversão alimentar é o resultado da quantidade de ração consumida pelo animal, dividida pelo seu ganho em peso. Quanto menor o resultado dessa divisão, melhor a conversão alimentar e melhor o resultado econômico da produção. Entre as raças a seguir, a que apresenta melhor conversão alimentar é a
