Prova Completa: Técnico de Laboratório - Eletrônica (IF-MG

344730 Ano: 2015
Disciplina: Engenharia Eletrônica
Banca: IF-MG
Orgão: IF-MG

Provas:

Técnico de Laboratório - Eletrônica
Provas ×

Eletrônica Analógica
Transistores

Selecione a alternativa que complete corretamente a frase, considerando um transistor bipolar genérico: O ganho de corrente é sempre a razão da __________________.

Provas

Questão presente nas seguintes provas

344729 Ano: 2015
Disciplina: Engenharia Eletrônica
Banca: IF-MG
Orgão: IF-MG

Provas:

Técnico de Laboratório - Eletrônica
Provas ×

Análise de Circuitos
Medições elétricas

Se um chuveiro que dissipa 2200 W de potência, fica ligado por 15 minutos, qual o consumo de energia, em kWh, nesse período?

Provas

Questão presente nas seguintes provas

344728 Ano: 2015
Disciplina: Engenharia Eletrônica
Banca: IF-MG
Orgão: IF-MG

Provas:

Técnico de Laboratório - Eletrônica
Provas ×

Análise de Circuitos
Interpretação de Circuitos Elétricos

Um resistor de 100 Ω é percorrido por uma corrente elétrica de 120 mA. Marque a resposta certa, com relação a diferença de potencial, em volts, nos terminais desse resistor.

Provas

Questão presente nas seguintes provas

344727 Ano: 2015
Disciplina: Engenharia Eletrônica
Banca: IF-MG
Orgão: IF-MG

Provas:

Técnico de Laboratório - Eletrônica
Provas ×

Análise de Circuitos
Interpretação de Circuitos Elétricos

Um fio metálico de 1m de comprimento e diâmetro 20 mm, possui resistência elétrica de 50 Ω. Se tomarmos um comprimento de 1,5 m do mesmo fio, sua resistência elétrica será de:

Provas

Questão presente nas seguintes provas

344726 Ano: 2015
Disciplina: Engenharia Eletrônica
Banca: IF-MG
Orgão: IF-MG

Provas:

Técnico de Laboratório - Eletrônica
Provas ×

Análise de Circuitos
Gráficos em Análise de Circuitos em Eletrônica
Medições elétricas

Considere a figura 1 com sendo a tela de um osciloscópio resultante quando aplicado dois sinais, um na entrada vertical “sinal F1” e um outro sinal de mesma amplitude aplicado na entrada horizontal “sinal F2” e o sincronismo interno do osciloscópio desligado. enunciado 344726-1

Assinale a única alternativa correta:

A

As frequências dos sinais F1 e F2 são as mesmas e os dois sinais estão em fase um em relação outro.

B

As frequências dos sinais F1 e F2 são as mesmas, porém defasados de 90° um em relação ao outro.

C

A frequência do sinal F1 é o dobro da frequência do sinal F2, porém defasados de 180° um em relação ao outro.

D

A frequência do sinal F2 é o dobro da frequência do sinal F1, porém defasados de 180° um em relação ao outro.

E

As frequências dos sinais F1 e F2 são as mesmas, porém defasados de 180° um em relação ao outro.

Provas

Questão presente nas seguintes provas

344724 Ano: 2015
Disciplina: Engenharia Eletrônica
Banca: IF-MG
Orgão: IF-MG

Provas:

Técnico de Laboratório - Eletrônica
Provas ×

Amplificadores em Eletrônica
Eletrônica Analógica

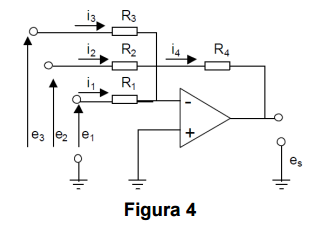

Considere o circuito eletrônico representado pela Figura 4.

enunciado 344724-1

Assinale a única alternativa correta que melhor represente a equação do sinal de saída “e_s”.

Provas

Questão presente nas seguintes provas

344723 Ano: 2015
Disciplina: Engenharia Eletrônica
Banca: IF-MG
Orgão: IF-MG

Provas:

Técnico de Laboratório - Eletrônica
Provas ×

Eletrônica Analógica
Transistores

Para um transistor bipolar cujo o ganho de corrente é igual a 200 e a corrente de coletor é igual a 100mA. Qual o valor da corrente de Base?

Provas

Questão presente nas seguintes provas

344722 Ano: 2015
Disciplina: Engenharia Eletrônica
Banca: IF-MG
Orgão: IF-MG

Provas:

Técnico de Laboratório - Eletrônica
Provas ×

Análise de Circuitos
Medições elétricas

Assinale a única alternativa correta, considerando um voltímetro e um amperímetro genérico, podemos afirmar com certeza que:

A

Um voltímetro é tão mais preciso quanto menor for o valor da sua resistência interna, já no caso do amperímetro é mais preciso quando maior for o valor de sua resistência interna.

B

Tanto o voltímetro quanto o amperímetro devem ter sua resistência interna tendendo ao infinito para uma medição com precisão.

C

Tanto o voltímetro quanto o amperímetro devem ter sua resistência interna tendendo a zero para uma medição com precisão.

D

Tanto para o voltímetro quanto para o amperímetro não existe dependência entre precisão e resistência interna.

E

Um voltímetro é tão mais preciso quanto maior for o valor da sua resistência interna, já no caso do amperímetro é mais preciso quando menor for o valor de sua resistência interna.

Provas

Questão presente nas seguintes provas

344721 Ano: 2015
Disciplina: Engenharia Eletrônica
Banca: IF-MG
Orgão: IF-MG

Provas:

Técnico de Laboratório - Eletrônica
Provas ×

Análise de Circuitos
Interpretação de Circuitos Elétricos

Um fio de cobre homogêneo de comprimento 1 m tem área de seção transversal de 10 mm². Sabendo-se que sua resistividade é de 1,7 . 10^-8 Ω.m, o valor da resistência elétrica do fio, é:
