Considere que um timer de 8 bits do microcontrolador ATmega328 com um prescaler configurado para 64. A frequência de clock do sistema é de 16 MHz. Qual será o tempo até o estouro (overflow) desse timer, assumindo que ele está operando no modo normal e inicia com valor zero?

Em Eletrônica de Potência 4 (quatro) são os conversores estáticos principais estudados, são eles, o retificador, o inversor, o cicloconversor e o chopper. O diagrama a seguir ilustras essas conversões.

O chopper corresponde ao conversor c.c./c.c. de único estágio de conversão. Várias são as situações em que este conversor pode ser requirido, seja aumentando ou diminuindo o valor da tensão c.c., ou mesmo mantendo-o este valor variável em função de algum sinal de controle.

Em relação a esses conversores chaveados, é correto dizer:

Uma das técnicas comumente utilizadas no controle do chaveamento em alguns conversores é a modulação por largura de pulso senoidal (SPWM). Alguns variantes são possíveis na implementação do PWM, além da senoidal, como, por exemplo, SVPWM ou a DPWM. Neste momento, o que interessa é identificar e estabelecer uma análise comparativa entre as duas técnicas implementadas e apresentadas nas figuras seguintes.

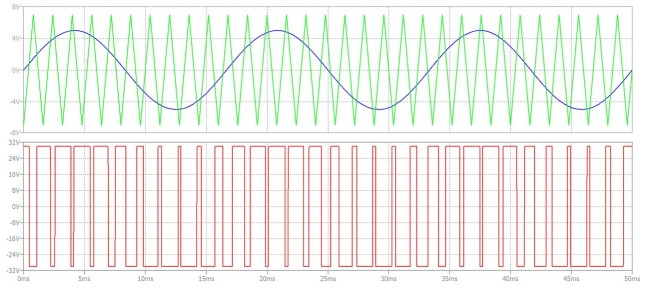

Técnica 1

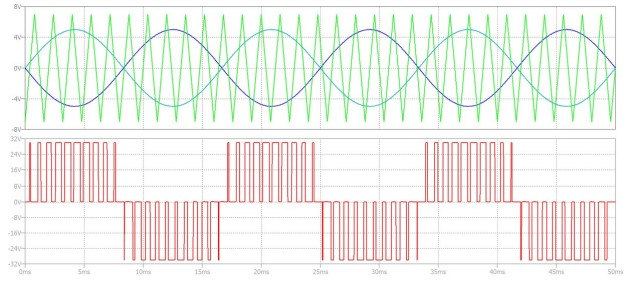

Técnica 2

I. A técnica 1 é de mais simples implementação, embora requeira filtros maiores para atenuar ou eliminar componentes harmônicos.

II. Ambas as técnicas exigem que a amplitude da portadora seja maior que a amplitude do sinal de referência, o que estabelece que o índice de modulação seja maior do que 1.

III. Nas técnicas implementadas, um importante parâmetro é a razão de frequência, que deve ter o menor valor possível, sabendo que, quanto maior a frequência de chaveamento, maiores serão as perdas de comutação.

IV. A técnica 2 apresenta uma vantagem quando se analisa o conteúdo harmônico, pois o primeiro conteúdo harmônico de alta frequência aparece em torno do segundo harmônico da portadora.

V. Embora a técnica 2 apresente o sinal modulado em 3 níveis e a técnica 1 em 2 níveis, a excursão e os conceitos de índice de modulação e razão de frequência são os mesmos.

Pode-se dizer que são verdadeiras as seguintes afirmações:

A conversão de energia é uma das necessidades básicas da sociedade, podendo acontecer por dois métodos comumente: conversor dinâmico ou rotativo e o conversor estático. O conversor estático é o processo de conversão por dispositivo eletrônicos de estado sólido. A tecnológica empregada nos conversores estáticos pode ser do tipo linear ou chaveado. Uma boa maneira de comparar esses dois tipos de conversores estáticos e fazendo uma análise das principais características entre as fontes de alimentação chaveada e a linear. Considere as afirmações seguintes sobre esses conversores:

I. As fontes lineares são mais robustas e mais simples de projetar.

II. Se comparadas, para uma mesma potência de saída, as fontes lineares são menores.

III. As fontes chaveadas apresentam uma maior poluição harmônica.

IV. Para uma dada aplicação, as fontes chaveadas normalmente apresentam um valor de custo menor.

V. As fontes lineares são mais flexíveis, podendo gerar vários níveis de tensão.

Pode-se dizer que são verdadeiras as seguintes afirmações:

O componente 2N7000 é um MOSFET do tipo intensificação utilizado em aplicações de baixa tensão e baixa corrente, cuja equação de funcionamento é definida por:

\(I_D = k (V_{GS} - V_{GS\ th})^2\)

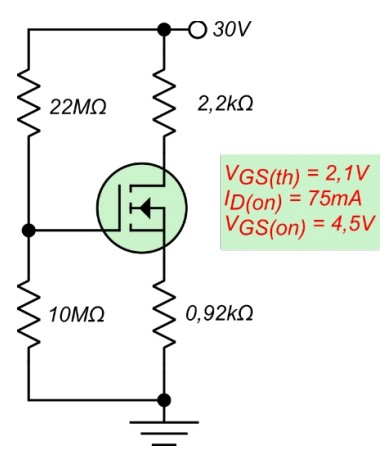

Considere que este componente foi utilizado na polarização universal ou divisor de tensão, conforme mostrado no circuito. Avalie as seguintes afirmações e identifique qual é a verdadeira.

Os filtros ativos são circuitos eletrônicos capazes de atenuar ou eliminar, ou senão, selecionar ou rejeitar alguma faixa de frequência a partir de um sinal de entrada (Vi), promovendo também algum tipo de amplificação deste sinal que aparecerá na saída (Vo).

Considerando o circuito apresentado, as seguintes afirmações podem ser feitas:

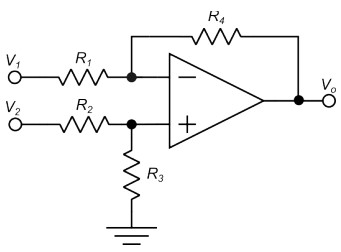

O amplificador operacional é um componente eletrônico que permite realizar várias funções matemáticas, quando operando com o ganho controlado. Para essa condição, é necessário que ele opere no modo realimentação negativa. O circuito mostrado na figura é um caso em que isso ocorre.

O quadro a seguir apresenta algumas considerações sobre o valor da resistência dos resistores e o consequente valor de ganho de tensão do circuito.

Opção Condição das resistências e valor de ganho

I     Basta os resistores R1 e R4 serem iguais, para que o ganho seja unitário.

II     Se os resistores R1 e R2 forem iguais, o ganho do circuito será unitário.

III     Se os resistores R1 e R4 forem iguais e os resistores R2 e R3 forem iguais, o ganho será unitário.

IV     O ganho do circuito não poderá ser unitário, pois a tensão V2 passa por um divisor de tensão resistivo na entrada não-inversora do amplificador operacional.

V     Somente se todo os resistores forem iguais, que o ganho será unitário.

Entre as opções, aquela que corresponde a condição de resistência para o valor de ganho apresentado é a:

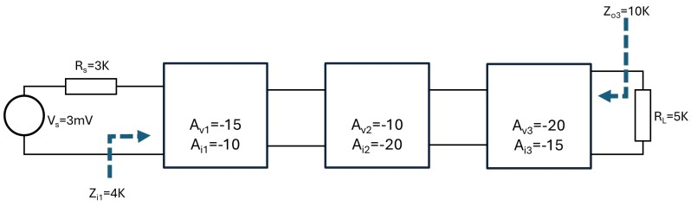

Os circuitos amplificadores aumentam a força de um sinal de entrada, tornando-o adequado para acionar cargas maiores ou para processamento adicional em sistemas eletrônicos. Um amplificador em cascata de 3 estágios é composto pelos seguintes estágios e parâmetros:

Parâmetros:

A_V1 = -15; A_V2 = -10; A_V3 = -20; A_I1 = -10;
A_I2 = -20; A_I3 = -15 :: R_S = 3 K;
Z_i1 = 4 K; Z_o3 = 10 K; R_L = 5 K; v_s = 3 mV

A tensão de saída no último estágio do amplificador é:

Um transformador abaixador dom derivação central e relação de espiras primário-secundário de 10:2 é usado para alimentar um retificador de onda completa com dois diodos, cada um com resistência direta de 30 Ω. A alimentação principal CA é de 220 Vrms, 50 Hz e a resistência de carga aplicada ao retificador é de 1 KΩ. Determine a eficiência do retificador de onda completa. Despreze a resistência da bobina secundária do transformador.

Determine a eficiência do retificador de onda completa. Despreze a resistência da bobina secundária do transformador.

Os circuitos digitais nos carros gerenciam funções como controle do motor, sistemas de freios e infoentretenimento, processando dados de sensores e executando comandos eletronicamente. Quatro saídas digitais V, P, T e H monitoram a velocidade (v), pressão dos pneus (p), temperatura (t) e umidade relativa (h) do carro. Estas saídas passam de 0 a 1 quando os valores dos parâmetros ultrapassam 85 km/h, 2 bar, 40ºC e 50%, respectivamente. Um circuito lógico é usado para ligar uma lâmpada na saída E como mostrado na Figura 3:

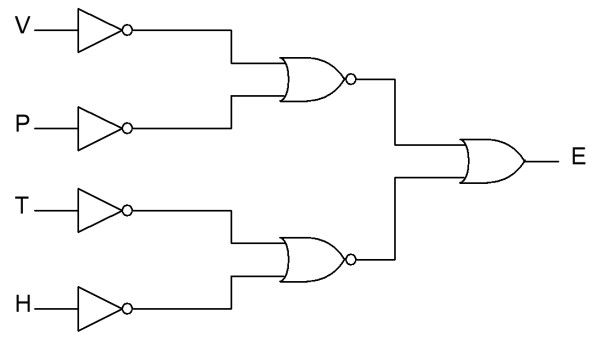

Figura 3 - Circuito lógico

Qual das seguintes condições acenderá a lâmpada?
