Os diodos são os dispositivos semicondutores de dois terminais, que caracterizam por ser unidirecionais em corrente, assim são empregados em muitos diferentes circuitos, em circuitos retificadores, circuitos lógicos e em outras inúmeras aplicações providas pelos diodos especiais. Os diodos de sinais caracterizam por trabalhar em baixa potência e frequências mais elevadas. Considere este tipo de diodo como o utilizado e analise as formas de onda apresentadas na figura.

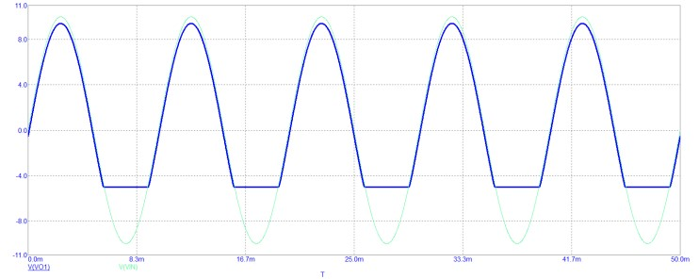

Observação: no gráfico são mostrados o sinal de entrada, que é senoidal, simétrico, 100 Hz de frequência e tensão máxima de 10 V, e o sinal de saída que é apresentado em negrito e identificado como VO1.

Entre seguintes afirmações, qual identifica corretamente o circuito que produz a forma de onda de saída apresentada:

No contexto de microcontroladores como o ATmega328, qual das seguintes afirmações descreve corretamente a função do Stack Pointer ?

As operações de manipulação de bits são fundamentais em diversas áreas da computação, incluindo a programação em C para sistemas embarcados como na plataforma Arduino. Elas permitem otimizações de desempenho, controle direto do hardware e economia de recursos, como memória e processamento. Considere as seguintes operações de manipulação de bits para setar (mudar estado para 1), limpar (mudar estado para 0) e alternar (se o bit for 0, vai para 1, se for 1, vai para 0) um bit específico “bit_x” em uma variável “Y”. Qual alternativa está corretamente associada a cada operação?

De acordo com o Decreto nº 1.171, de 22 de junho de 1994, que aprova o Código de Ética Profissional do Servidor Público Civil do Poder Executivo Federal, no tocante as regras deontológicas, analise as seguintes afirmativas:

I - O servidor público não poderá jamais desprezar o elemento ético de sua conduta. Assim, sempre terá que decidir exclusivamente entre o legal e o ilegal, o justo e o injusto, o conveniente e o inconveniente, o oportuno e o inoportuno.

II - A função pública deve ser tida como exercício profissional e, portanto, não se integra à vida particular de cada servidor público.

III - Toda pessoa tem direito à verdade. O servidor não pode omiti-la ou falseá-la, ainda que contrária aos interesses da própria pessoa interessada ou da Administração Pública. Nenhum Estado pode crescer ou estabilizar-se sobre o poder corruptivo do hábito do erro, da opressão ou da mentira, que sempre aniquilam até mesmo a dignidade humana quanto mais a de uma Nação.

IV - A cortesia, a boa vontade, o cuidado e o tempo dedicados ao serviço público caracterizam o esforço pela disciplina. Tratar mal uma pessoa que paga seus tributos direta ou indiretamente significa causar-lhe dano moral. Da mesma forma, causar dano a qualquer bem pertencente ao patrimônio público, deteriorando-o, por descuido ou má vontade, não constitui apenas uma ofensa ao equipamento e às instalações ou ao Estado, mas a todos os homens de boa vontade que dedicaram sua inteligência, seu tempo, suas esperanças e seus esforços para construí-los.

V - O servidor deve prestar toda a sua atenção às ordens legais de seus superiores, velando atentamente por seu cumprimento, evitando assim a conduta imprudente. Erros eventuais, descaso e desvios pontuais tornam-se impossíveis de corrigir e caracterizam até mesmo imperícia no desempenho da função pública.

Marque a alternativa que corresponda à sequência correta:

Sobre o microcontrolador ATmega328 e suas funcionalidades de entrada e saída (I/Os), analise as seguintes alternativas e assinale a correta:

No microcontrolador ATmega328 o conversor analógico-digital (ADC) possui uma resolução de 10 bits, permitindo a leitura de valores analógicos entre 0 e 1023. Sabendo que o ADC opera com um clock máximo de 200 kHz e que o Arduino Uno utiliza um clock principal de 16 MHz, qual das seguintes afirmativas descreve corretamente uma característica crítica do processo de conversão analógico-digital nesse microcontrolador?

I. O ADC utiliza um referencial de tensão fixo de 5V, que não pode ser alterado, independentemente da tensão de alimentação do microcontrolador, resultando sempre em uma resolução de 4.88 mV por nível de quantização.

II. O ADC permite o uso de diferentes referências de tensão, como a tensão de alimentação (Vcc), uma referência interna de 1.1V, ou uma tensão externa aplicada ao pino AREF, resultando em diferentes resoluções de quantização.

III. O tempo de conversão de uma leitura analógica para digital é determinado pela frequência do clock do ADC, que pode ser configurada por meio de um prescaler. O tempo de conversão diminui quando o prescaler é configurado para diminuir a frequência do clock do ADC.

IV. O tempo total de conversão de uma leitura analógica para digital depende exclusivamente da frequência de clock do sistema, sendo que quanto maior esta frequência, maior será a taxa de amostragem.

O protocolo SPI (Serial Peripheral Interface) é utilizado em microcontroladores da família ATmega para realizar a comunicação síncrona entre o mestre e um ou mais dispositivos escravos. No contexto de seu funcionamento, qual das seguintes afirmativas descreve corretamente um comportamento desse protocolo?

I. O SPI no ATmega328 pode ser configurado através de registrador específico, sendo o sinal de clock (SCK) gerado pelo mestre, com possibilidade de modificar polaridade e fase (CPOL e CPHA), permitindo maior flexibilidade na comunicação com diferentes dispositivos.

II. O protocolo SPI é half-duplex, o que significa que ambos os dispositivos (mestre e escravo) podem enviar e receber simultaneamente dados, mas também pode ser configurado para funcionar como simplex, isto é, apenas um dispositivo transmite dados (normalmente o mestre).

III. No ATmega328, quando em modo mestre no SPI, o gerenciamento dos pinos SS (Slave Select) é feito de maneira automática, com terminais específicos para cada escravo.

IV. Em um barramento SPI, vários escravos podem compartilhar as mesmas linhas de dados (MOSI e MISO), mas o mestre deve selecionar individualmente cada escravo utilizando a linha SS (Slave Select). Se dois escravos forem ativados ao mesmo tempo, o barramento SPI entra em estado de conflito, o que interrompe automaticamente a comunicação.

O protocolo TWI (Two-Wire Interface), presente nos microcontroladores da família ATmega permite a comunicação entre dispositivos em um barramento compartilhado, como sensores e microcontroladores. Em relação à organização e controle da comunicação no barramento, qual das seguintes afirmativas é verdadeira?

I. No ATmega328 é possível gerar uma interrupção quando reconhecido o endereço configurado mesmo que ele esteja no modo sleep.

II. Durante uma transmissão no protocolo TWI, o dispositivo escravo pode iniciar uma comunicação enviando diretamente um sinal de start para o mestre, eliminando a necessidade de um sinal de start gerado pelo mestre.

III. No barramento, deve haver apenas um mestre, e ele é o único responsável por iniciar e controlar as transações de dados com múltiplos escravos, utilizando sinais de start, stop e ack.

IV. A velocidade de comunicação no barramento é fixada em 100 kHz para todos os dispositivos, independentemente das suas capacidades ou configurações de hardware.
