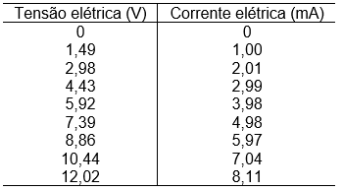

Durante um experimento realizado em um laboratório de Física, um resistor foi conectado a uma fonte de alimentação de corrente contínua e foi submetido a diferentes valores de tensão elétrica. Para cada diferente valor de tensão elétrica que o resistor foi submetido, foi medida a correspondente corrente elétrica que circula pelo resistor. Os resultados obtidos estão representados na tabela abaixo:

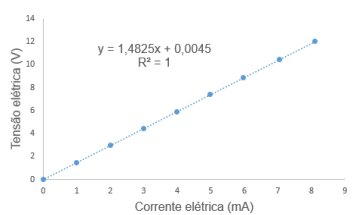

A partir dos dados obtidos no experimento, foi construído um gráfico da tensão elétrica em função da corrente elétrica. O gráfico bem como o ajuste linear são apresentados na figura abaixo:




Baseado nessa informações, qual é o valor aproximado da resistência elétrica do resistor utilizado no experimento?

Em um experimento com a finalidade de explicar como uma mola deforma ao sofrer uma força, uma mola com constante elástica k = 50 N/m foi colocada presa em suspensão. Inicialmente a mola tinha um comprimento L₀ =15 cm, contudo, ao colocar um objeto de massa M₁, a mola passou a ter um comprimento L₁ = 21 cm e ao substituir este objeto por outro de massa M₂, a mola passou a ter um comprimento de L₂ = 18 cm, conforme figura abaixo.




Baseado nestas informações acima e considerando g = 10 m/s², pode-se concluir que:

Considere que a capacitância de um capacitor ideal seja definida por: C = Q/V em que, C é a capacitância, Q é a quantidade de carga elétrica, em valor absoluto, armazenada em cada um das placas do capacitor e V é a tensão aplicada nos terminais do capacitor. A figura a seguir mostra um esquema de um tipo comum de capacitor encontrado no mercado. Considerando as especificações apresentadas na figura e na definição de capacitância é possível afirmar, exceto:

O laboratório de Física de um dos campi do IFMG fica no segundo andar do prédio de laboratórios. Com a intenção de medir a altura da janela deste prédio até o chão do primeiro andar, foi proposto pelo professor que um aluno deixasse cair seis vezes uma esfera de aço de massa m = 500 g do mesmo ponto do beiral da janela, enquanto outro aluno medisse o tempo de queda. Depois de realizado este experimento, os tempos de queda (T) da esfera são: T₂ = 0,9 s; T = 1,2 s; T₃ = 0,8 s; T₄ = 1,0 s; T₅ = 1,1 s; T₆ = 1,0 s. Considerando que a esfera cai em queda livre e que a gravidade é g = 10 m/s², podemos afirmar que:

Um laboratorista de Física deseja montar dois experimentos:

Experimento 1: Montar um circuito para mostrar o funcionamento do diodo como retificador de onda completa. Mostrar as formas de onda das tensões.
Experimento 2: Montar um circuito para medir a corrente elétrica e a tensão elétrica de um resistor.
Para a preparação destes experimentos é correto afirmar:

Sobre a resistência elétrica de um fio condutor cilíndrico é correto afirmar:

Sobre a porta lógica OU (OR ) em circuitos digitais é correto afirmar:

A figura abaixo representa o símbolo do componente eletrônico conhecido como transistor. Sobre o transistor da figura abaixo é correto afirmar:

Considere a tensão de entrada uma onda senoidal. O ciclo positivo será no intervalo de tempo t0 à t1 e o ciclo negativo será no intervalo de tempo t1 à t2 e assim periodicamente. Baseado no circuito abaixo assinale a alternativa correta.

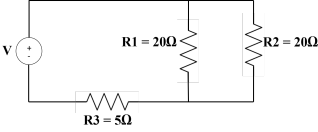

Dado o circuito abaixo encontre a resistência equivalente.
