Prova Completa: Professor PEBTT - Eletrotécnica (IF-MS

1890219 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: IF-MS
Orgão: IF-MS

Provas:

Professor PEBTT - Eletrotécnica
Provas ×

Transformadores e Máquinas ElétricasPrincípios BásicosPerdas, rendimento, torque, potência, ângulo de potência e funcionamento geral

Qual das alterativas abaixo configura a corrente (Ip) que circula pela rede que alimenta um motor trifásico com as seguintes características: 15cv / 380V; Ip / In = 10; ligado em ∆; rendimento de 60%, fp= 0,8 ?

Provas

Questão presente nas seguintes provas

1890217 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: IF-MS
Orgão: IF-MS

Provas:

Professor PEBTT - Eletrotécnica
Provas ×

Transformadores e Máquinas ElétricasMáquinas de Corrente Contínua

Assinale a alternativa que caracteriza um motor de corrente contínua série:

A

O campo está diretamente ligado à fonte de alimentação e em paralelo com o induzido.

B

A corrente de carga é utilizada como corrente de excitação, não podendo ser operado em vazio.

C

Possui um elevado conjugado de partida e velocidade constante no acionamento de cargas variáveis.

D

Podem ser construídos com rotor envolvido por bobinas normalmente interligadas.

E

A corrente de excitação é de valor reduzido, de forma que o estator absorve da rede a potência reativa necessária à formação de seu campo magnético.

Provas

Questão presente nas seguintes provas

1890215 Ano: 2016
Disciplina: Segurança e Saúde no Trabalho (SST)
Banca: IF-MS
Orgão: IF-MS

Provas:

Professor PEBTT - Eletrotécnica
Provas ×

NRsNR 10: Segurança em Instalações e Serviços em Eletricidade

Uma questão tratada na NR10 descreve os passos relacionados à medida de segurança conhecida como desenergização. Essa medida é descrita por uma sequência de ações coordenadas, sequenciadas e controladas. Assinale a alternativa que apresenta as ações dessa medida de segurança na sequência de execução correta.

A

1 - Instalação da sinalização de impedimento de reenergização, 2 - Seccionamento, 3 - Impedimento de reenergização, 4 - Constatação de ausência de tensão, 5 - Instalação de aterramento temporário com equipotencialização dos condutores dos circuitos, 6 - Proteção dos elementos energizados existentes na zona controlada.

B

1 - Seccionamento, 2 - Constatação de ausência de tensão, 3 - Impedimento de reenergização, 4 - Instalação de aterramento temporário com equipotencialização dos condutores dos circuitos, 5 - Instalação da sinalização de impedimento de reenergização, 6 - Proteção dos elementos energizados existentes na zona controlada.

C

1 - Seccionamento, 2 - Impedimento de reenergização, 3 - Constatação de ausência de tensão, 4 - Proteção dos elementos energizados existentes na zona controlada, 5 - Instalação de aterramento temporário com equipotencialização dos condutores dos circuitos, 6 - Instalação da sinalização de impedimento de reenergização.

D

1 - Seccionamento, 2 - Impedimento de reenergização, 3 - Constatação de ausência de tensão, 4 - Instalação de aterramento temporário com equipotencialização dos condutores dos circuitos, 5 - Proteção dos elementos energizados existentes na zona controlada, 6 - Instalação da sinalização de impedimento de reenergização.

E

1 - Instalação da sinalização de impedimento de reenergização, 2 - Seccionamento, 3 - Constatação de ausência de tensão, 4 - Impedimento de reenergização, 5 - Instalação de aterramento temporário com equipotencialização dos condutores dos circuitos, 6 - Proteção dos elementos energizados existentes na zona controlada.

Provas

Questão presente nas seguintes provas

1890213 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: IF-MS
Orgão: IF-MS

Provas:

Professor PEBTT - Eletrotécnica
Provas ×

Transformadores e Máquinas ElétricasPrincípios BásicosControle Eletrônico de Máquinas Elétricas

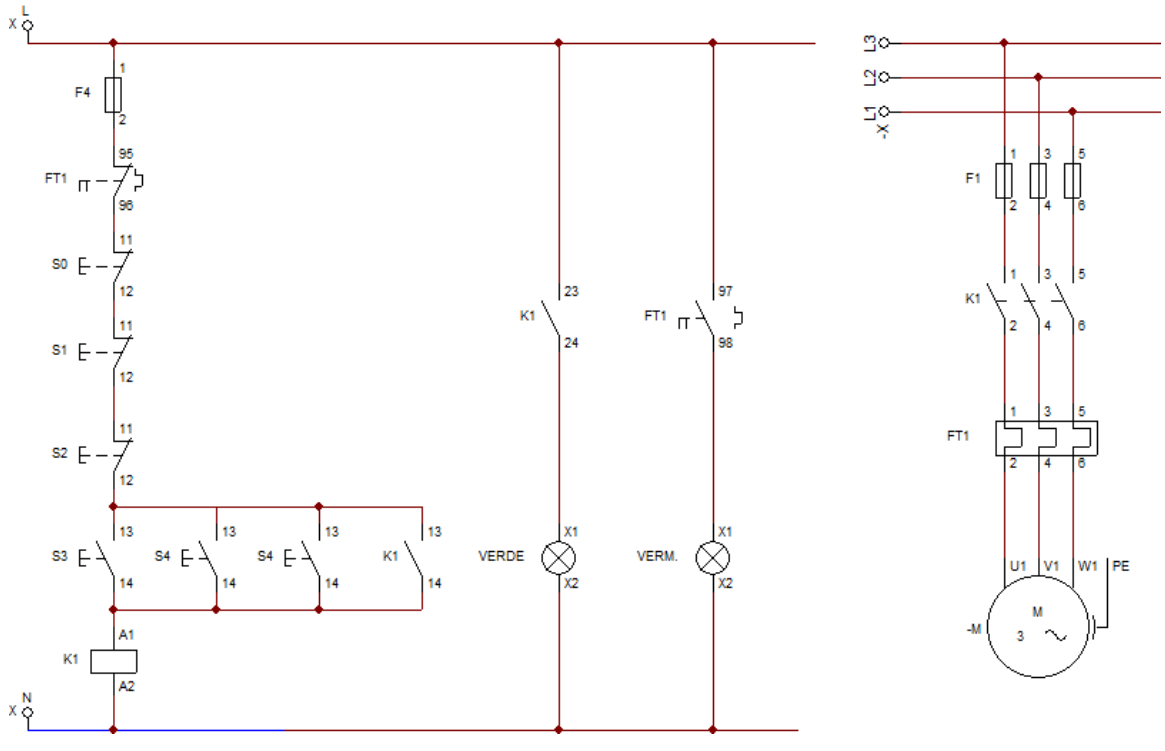

Observe a figura a seguir, que mostra o diagrama de comando e potência para acionamento de um motor de indução trifásico, e assinale a alternativa correta.

Enunciado 1890213-1

A

O motor de indução pode ser acionado a partir de vários pontos de comando.

B

O circuito de comando permite a reversão de sentido de giro do motor.

C

A proteção do circuito é realizada através de fusíveis e disjuntores termomagnéticos.

D

O contato FT1(97-98) aciona a lâmpada de sinalização vermelha para indicar que o motor está em funcionamento.

E

A lâmpada de sinalização verde indica que o motor está parado e é acionada através do contato K1(23-24).

Provas

Questão presente nas seguintes provas

1890212 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: IF-MS
Orgão: IF-MS

Provas:

Professor PEBTT - Eletrotécnica
Provas ×

Eletrônica de Potência

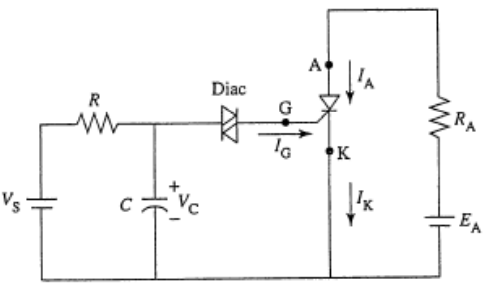

Considere o circuito da figura a seguir. Considerando que R=2kΩ, C=2µF, VGK=2V, Vs=50V e que o DIAC demora 4 milissegundos para entrar em condução após a fonte de tensão de entrada ser acionada, calcule a tensão de condução do dispositivo DIAC e assinale a alternativa correta. Adote e^-1 =0,37 e e^-2 =0,13.

Enunciado 1890212-1

Provas

Questão presente nas seguintes provas

1890211 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: IF-MS
Orgão: IF-MS

Provas:

Professor PEBTT - Eletrotécnica
Provas ×

Eletrônica AnalógicaCircuitosFiltros e fontes/geradores de sinais

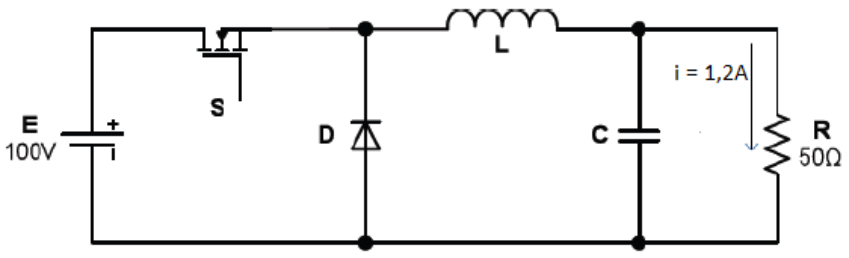

Sobre o circuito ilustrado na figura a seguir, pode-se afirmar:

Enunciado 1890211-1

A

O circuito representa um elevador de corrente contínua e a razão cíclica de operação da chave é 0,40.

B

O circuito representa um abaixador de corrente contínua e a razão cíclica de operação da chave é 0,60.

C

O circuito representa um elevador de corrente contínua e a razão cíclica de operação da chave é 0,375.

D

O circuito representa um abaixador de corrente contínua e a razão cíclica de operação da chave é 0,375.

E

O circuito representa um elevador de corrente contínua e a razão cíclica de operação da chave é 0,40.

Provas

Questão presente nas seguintes provas

1890210 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: IF-MS
Orgão: IF-MS

Provas:

Professor PEBTT - Eletrotécnica
Provas ×

Eletrônica AnalógicaCircuitosFiltros e fontes/geradores de sinais

Sobre um circuito retificador de onda completa, controlado a diodo, com carga resistiva-indutiva (RL) e indutância L muito maior que a resistência R, pode-se afirmar que:

A

Neste caso, podemos afirmar que a corrente de saída não será mais senoidal, mas quadrada, devido ao alto valor da indutância.

B

Neste caso, podemos afirmar que a corrente de saída não será mais senoidal, aproximando-se assim de uma corrente triangular, devido ao alto valor da indutância.

C

Neste caso, podemos afirmar que a corrente de saída será senoidal, porém atrasada, devido ao alto valor da indutância.

D

Neste caso, podemos afirmar que a corrente de saída será senoidal, porém adiantada, devido ao alto valor da indutância.

E

Neste caso, podemos afirmar que a corrente de saída não será mais senoidal, aproximando-se, assim, de uma corrente contínua, devido ao alto valor da indutância.

Provas

Questão presente nas seguintes provas

1890209 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: IF-MS
Orgão: IF-MS

Provas:

Professor PEBTT - Eletrotécnica
Provas ×

Instalações Elétricas

A Norma NBR 5410:2004 estabelece as condições mínimas que devem ser tomadas com relação à determinação das potências, bem como as quantidades “aplicáveis a locais utilizados como habitação, fixa ou temporária, compreendendo as unidades residenciais como um todo”.

Considere que a cozinha de uma residência possua 3,00 metros de largura por 5,00 metros de comprimento. O valor da potência mínima de iluminação, em VA, levando em consideração o método da carga mínima exigida pela NBR 5410:2004, e a quantidade mínima de Tomadas de Uso Geral (TUGs) são, respectivamente:

Provas

Questão presente nas seguintes provas

1890208 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: IF-MS
Orgão: IF-MS

Provas:

Professor PEBTT - Eletrotécnica
Provas ×

Instalações Elétricas

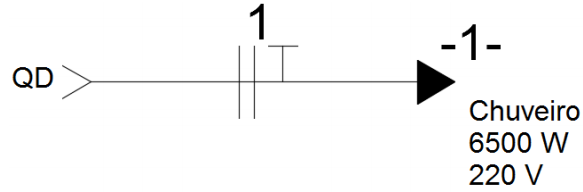

Analise o circuito de alimentação de um chuveiro, representado na figura a seguir.

Enunciado 1890208-1

Especificações do circuito:

■ Eletroduto: PVC rígido;

■ Método de instalação: embutido em alvenaria;

■ Temperatura ambiente: 30º C;

■ Cabo de Cobre: isolação de PVC / 70º C;

■ FCT = 1,0;

■ FCA = 1,0.

Tabela 10-10 - Capacidade de condução de corrente, em ampères,

para os métodos de referência A1, A2, B1, B2, C e D (Tabela 36 da NBR 5410:2004)

Condutores: cobre e alumínio Isolação: PVC

Temperatura no condutor: 70 ºC __Temperatura de referência do ambiente: 30ºC(ar), 20ºC(solo)

Seções Nominais mm²	Métodos de Referência Indicados na Tabela 10.8
	A1		A2		B1		B2		C		D
	Número de Condutores Carregados
	2	3	2	3	2	3	2	3	2	3	2	3

(1)	(2)	(3)	(4)	(5)	(6)	(7)	(8)	(9)	(10)	(11)	(12)	(13)
Cobre
0,5	7	7	7	7	9	8	9	8	10	9	12	10
0,75	9	9	9	9	11	10	11	10	13	11	15	12
1	11	10	11	10	14	12	13	12	15	14	18	15
1,5	14,5	13,5	14	13	17,5	15,5	16,5	15	19,5	17,5	22	18
2,5	19,5	18	18,5	17,5	24	21	23	20	27	24	29	24
4	26	24	25	23	32	28	30	27	36	32	38	31
6	34	31	32	29	41	36	38	34	46	41	47	39
10	46	42	43	39	57	50	52	46	63	57	63	52

De acordo com as informações anteriores, considerando o critério da capacidade de corrente para dimensionamento dos condutores, os valores da seção dos condutores fase e proteção são, respectivamente:

Provas

Questão presente nas seguintes provas

1890207 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: IF-MS
Orgão: IF-MS

Provas:

Professor PEBTT - Eletrotécnica
Provas ×

Instalações ElétricasProjeto de Iluminação (Luminotécnica)

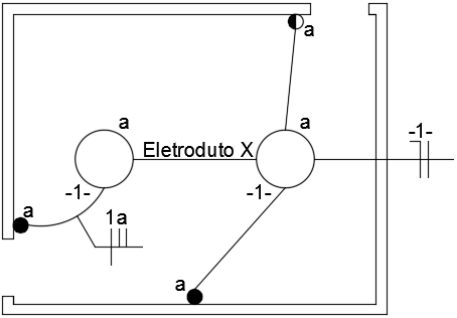

Considere o circuito de iluminação de um cômodo representado na figura a seguir. Os pontos de iluminação são acionados, independentemente, por meio de três interruptores.

Enunciado 1890207-1
