A soldagem é um processo de fabricação em que duas peças de metal são unidas pela fusão dos elementos. Um dos tipos de soldagem mais utilizados são os processos de soldagem a arco elétrico, em que a fusão dos metais é realizada pelo calor gerado por um arco elétrico. Assinale a alternativa que NÃO corresponde a um processo de soldagem por arco elétrico.

A metrologia é definida como a ciência das medidas. A partir do uso desta ciência, é possível ter um controle de qualidade de produtos e equipamentos. Sobre Metrologia, analise as afirmações abaixo:

I - Erro Sistemático e Erro Aleatório são duas parcelas do Erro de Medição, sendo um previsível e facilmente compensado e um outro possível de eliminar, mesmo devido a sua imprevisibilidade.

II - Desvio Padrão de uma distribuição é uma medida do seu grau de dispersão.

III - Erro de medição, também chamado de incerteza de medição, é o número que resulta da diferença entre o valor indicado por um sistema e o valor do verdadeiro mensurando.

IV - A repetitividade define a faixa de valores dentro da qual o erro aleatório é esperado. Utiliza-se a incerteza-padrão e o fator t de Student para ser calculada.

Analise as alternativas a seguir e assinale a alternativa CORRETA:

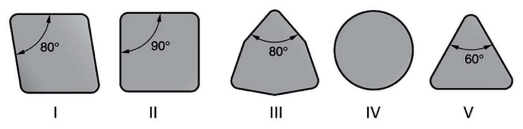

Para se realizar as operações de usinagem, são necessárias ferramentas de corte. Conforme Groover (2017), insertos de metal duro são muito utilizados como ferramentas no processo de usinagem e podem possuir diversos formatos de acordo com sua aplicação e tipo de material. Assinale a alternativa que indica qual dos incertos exige mais potência do equipamento e produz maior tendência à vibração do equipamento.

(Groover, Mikell P. Fundamentos da moderna manufatura, v. 2, 5. ed. – Rio de Janeiro: LTC, 2017.)

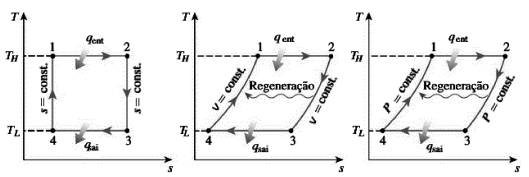

Assinale a alternativa que identifica, respectivamente, os ciclos de potência pelos diagramas T-s apresentados abaixo.

(ÇENGEL, Y. A., BOLES, M. A., 2013, Termodinâmica, 7ª Edição, McGraw. Hill, Porto Alegre. p. 504.)

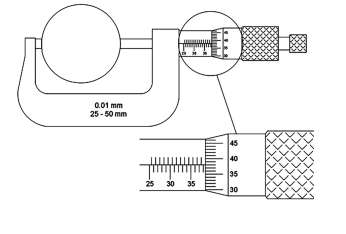

Um eixo de diâmetro nominal 38 mm está passando por uma inspeção de qualidade e seu diâmetro é verificado por meio de um micrômetro conforme a figura a seguir. A leitura do instrumento pode ser visualizada abaixo. Assinale a alternativa que indica a diferença entre o diâmetro nominal e a medida realizada.

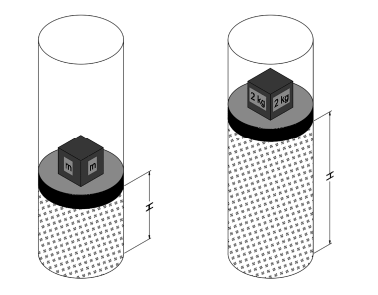

Considere um cilindro hermeticamente fechado por um êmbolo de seção cilíndrica e massa desprezível, cujo movimento vertical é livre. Em um primeiro estágio, foi colocada uma massa m desconhecida sobre o êmbolo. Dentro do cilindro, está contido um gás ideal sob pressão de 0,3 kgf/cm², na temperatura de 500 K e altura H de 50 mm. Em um segundo estágio, a massa sobre o êmbolo é alterada para 2 kg. Com essa alteração, a altura H passou para 120 mm e a temperatura do gás para 400 K. Assinale a alternativa que indica a massa m desconhecida do primeiro estágio e a pressão do gás P no segundo estágio.

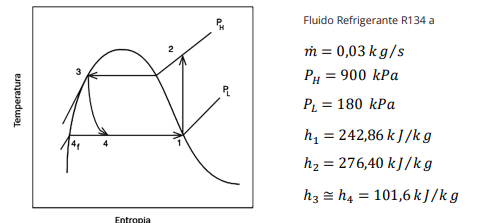

A figura a seguir demonstra um ciclo de refrigeração ideal. Os dados do compressor utilizado são apresentados na tabela abaixo. Com base nos dados fornecidos a seguir, calcule o Coeficiente de Performance (COP) do refrigerador e indique a alternativa CORRETA.
(Adaptado de Kirkpatrick, A. T. Introduction to Refrigeration and Air Conditioning Systems - Theory and Applications, Springer, 2ª Edição, 2022.)

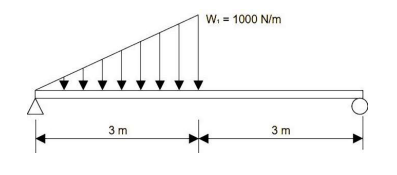

Dada a estrutura a seguir:

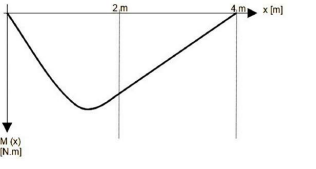

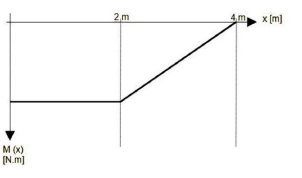

Indique qual das imagens corresponde ao Diagrama de Momento Fletor desta estrutura:

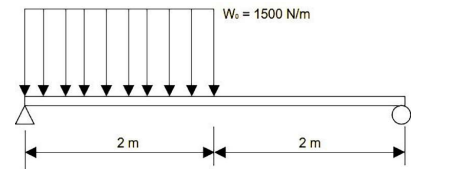

Para a estrutura a seguir, determine a magnitude da reação de apoio do rolete:

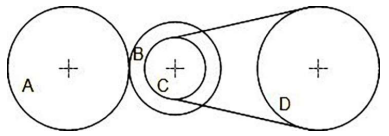

O seguinte redutor de velocidades utiliza de uma combinação de um par engrenado entre A e B, e uma transmissão por correias entre C e D. A engrenagem B e a polia C estão no mesmo eixo-árvore e, portanto, são solidárias.

Considere que: n_A = 1000 rpm, Z_A = 40 dentes, Z_B = 25 dentes, d_C = 40 mm e d_D = 100 mm. As engrenagens têm módulo m = 2,5 mm.
Se o sentido de rotação da engrenagem A é horário, determine a rotação e o sentido da polia D, respectivamente
