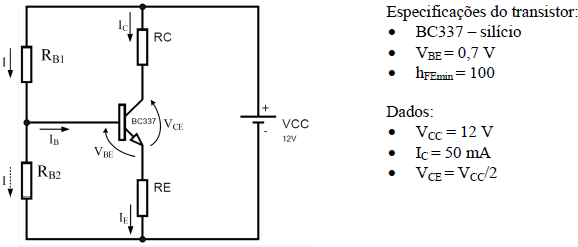

O circuito abaixo mostra a polarização do transistor BC337 por divisor de tensão na base, na região ativa.

Considerando que a tensão V_RE é 10% de VCC e a corrente I igual a 10% da corrente de coletor I_C, qual o valor comercial dos resistores R_B1 e R_B2, respectivamente, em Ohms?

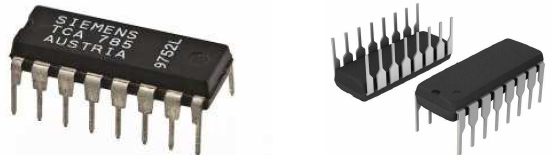

Sobre os circuitos de disparo para tiristor utilizando TCA785, marque V para as afirmativas verdadeiras e F para as falsas.

( ) O TCA785 possui um detector de passagem da rede por zero, que gera um pulso de sincronismo toda vez que a tensão da rede passa por zero.

( ) A fonte de alimentação para os circuitos internos é de 5,1V, regulada pelo próprio TCA785 e disponibilizada no pino 16.

( ) A entrada para a tensão de referência de sincronismo CA é no pino 5 do TCA785.

( ) Se o pino 12 do TCA785 estiver curto-circuitado à terra, a largura dos pulsos será fixa, estendendo-se do instante do disparo até o início do próximo ciclo.

Assinale a sequência correta.

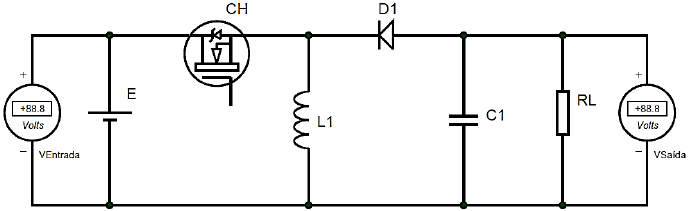

A figura a seguir apresenta uma conhecida topologia usada em projeto de fontes chaveadas (conversores de tensão CC/CC).

Qual opção identifica o equacionamento da tensão de saída desse conversor?

Sobre resposta em frequência, analise as afirmativas.

I - Os diagramas de Bode são gráficos semilogarítmicos da amplitude (em decibéis) e fase (em graus) da função de transferência versus tempo.

II - A ressonância é a condição em um circuito RLC na qual as reatâncias capacitivas e indutivas são iguais em módulo, resultando em uma impedância nula.

III - O fator de qualidade de um circuito ressonante é a razão de sua frequência de ressonância pela sua largura de faixa.

IV - Filtros ativos consistem da combinação de resistores, capacitores e amp-ops, sendo assim menores e mais baratos, pois não utilizam indutores.

Está correto o que se afirma em

Sobre os tiristores, assinale a afirmativa INCORRETA.

A coluna da esquerda apresenta variáveis de programação do microcontrolador Arduino e a da direita, o intervalo numérico das variáveis. Numere a coluna da direita de acordo com a da esquerda.

1 - Boolean ( ) -128 a 127
2 - Int ( ) -32.768 a 32.767
3 - Char ( ) 0 a 1
4 - Byte ( ) 0 a 255

Assinale a sequência correta.

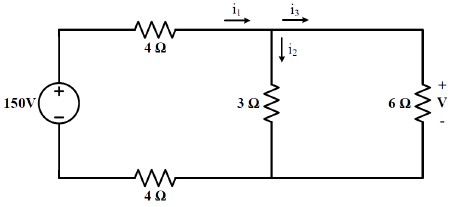

Para o circuito da figura, qual é o valor da tensão em Volts no resistor de 6 ohms?

Considere um conversor digital-analógico de cinco bits com uma saída em tensão. Para uma entrada digital de 111102, é gerada uma tensão de saída de 12 V. Qual será o fator de proporcionalidade e a tensão de saída respectivamente para uma entrada digital de 101012?

O Plano Nacional de Educação (PNE), Lei n.º 13.005/2014, é um instrumento de planejamento do Estado democrático de direito que orienta a execução e o aprimoramento de políticas públicas do setor educacional. Considerando as Metas e Estratégias do PNE, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Oferecer, no mínimo, 50% das matrículas de Educação de Jovens e Adultos (EJA), no Ensino Médio, na forma integrada à educação profissional.

( ) Manter programa nacional de EJA voltado à conclusão do Ensino Fundamental e à formação profissional inicial, de forma a estimular a conclusão da educação básica.

( ) Triplicar as matrículas da educação profissional técnica de nível médio, assegurando a qualidade da oferta e pelo menos 25% da expansão no segmento público para a EJA.

( ) Universalizar, até 2016, o atendimento escolar para toda a população de quinze a dezessete anos e elevar, até o final do período de vigência deste PNE, a taxa líquida de matrículas no ensino médio para 85%.

Assinale a sequência correta.

A respeito da concepção de educação escolar, entendida como instrumento de ampliação de possibilidades democráticas, assinale a afirmativa INCORRETA.
