Analise as afirmativas a respeito do software SketchUp:

I. Para desenhar uma linha com medidas deve ser utilizada a ferramenta Linha (pencil) clicando primeiro no ícone em forma de Lápis, depois na tela onde você quer que a linha inicie, em seguida mover o cursor para a direção desejada, digitar na caixa medidas a dimensão da linha e teclar ENTER.

II. Para desenhar um retângulo há uma ferramenta específica, com o nome retângulo, não sendo necessário desenhar linha por linha para obter o objeto.

III. Para criar ou alterar um volume, há uma ferramenta denominada Empurrar/ Puxar (Push/ Pull).

Está correto o que se afirma em

No programa AutoCAD, para se calcular a área do desenho de uma sala de estar desenhada com elementos individuais feitos pelo comando LINE, deve-se:

No programa AUTOCAD o comando que permite cortar linhas, polilinhas ou objetos é o

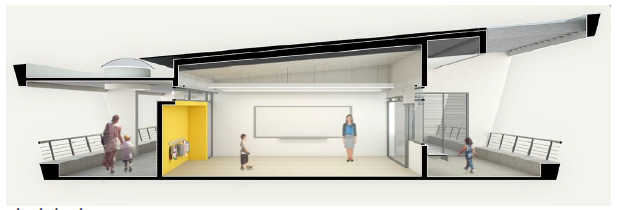

O corte esquemático a seguir é do projeto de uma escola e demonstra a ventilação cruzada como solução de ventilação para as salas de aula.

Analise a peça gráfica e as asserções I e II a seguir e depois assinale a alternativa correta.

Corte esquemático da sala de aula Fonte: https://arcoweb.com.br/projetodesign/arquitetura; Acesso em 01/03/2015.

I. A ventilação cruzada, utilizada como estratégia nesta solução de sala de aula para buscar um melhor arejamento do ambiente, foi garantida

PORQUE

II. Foram previstas janelas em ambos os lados da sala de aula e as circulações horizontais foram resolvidas por meio de varandas, ou seja, sem vedações verticais do piso ao teto, o que permite a livre circulação do ar de um lado ao outro.

O isopor constitui-se em material com boa capacidade de isolamento térmico.

No que diz respeito ao desempenho acústico, qual a influência do isopor como isolante acústico?

Os materiais sustentáveis têm sido cada vez mais utilizados pelo mundo todo, pois além de minimizar os impactos ambientais, contribuem também com os aspectos sociais e econômicos. Atualmente já há inúmeros materiais sustentáveis disponíveis no mercado, como telhas recicladas, cisternas para armazenamento de água da chuva, pisos drenantes, etc. Mas, para um material ser considerado sustentável, devem ser levados em conta alguns quesitos.

Com relação a esses quesitos, marque a afirmativa incorreta.

A Certificação internacional LEED é referente ao projeto, obra e operação de edificações e traz inúmeros benefícios, não só ambientais e econômicos, mas também sociais.

Analise as afirmativas a seguir a respeito dos benefícios que a Certificação LEED pode propiciar.

I. Como benefícios sociais tem-se a conscientização dos trabalhadores e usuários, assim como a melhora na segurança e priorização da saúde dos trabalhadores e ocupantes do edifício.

II. O estímulo a políticas públicas de fomento a construção sustentável não pode ser considerado um benefício social.

III. A Redução do consumo de água e energia, assim como o uso de materiais de baixo impacto ambiental são benefícios ambientais de suma importância.

IV. A diminuição dos custos operacionais do edifício e a valorização do imóvel por conta do marketing de ter uma certificação LEED podem ser considerados um dos principais benefícios econômicos.

Estão corretas as afirmativas

A Certificação internacional LEED é um sistema internacional de certificação e orientação ambiental para edificações utilizado em 143 países. O intuito dessa certificação é incentivar que projetos, obras e operações das edificações tenham práticas sustentáveis. Essa certificação tem sete quesitos que são avaliados nas edificações e todos eles possuem pré-requisitos (práticas obrigatórias) e créditos (recomendações que quando atendidas garantem pontos a edificação).

A seguir estão as definições de cinco (5) destes sete (7) quesitos. Marque a alternativa em que a definição de um deles NÃO está correta.

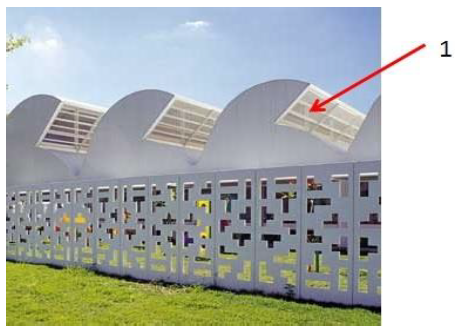

A figura abaixo é uma imagem do Hospital Infantil Sarah, localizado na cidade do Rio de Janeiro e projetado pelo arquiteto João Filgueiras Lima (Lelé). Assim como na maioria de seus projetos, no Hospital Sarah Rio, Lelé utilizou um elemento bastante característico de sua arquitetura, o qual tem a finalidade de favorecer a ventilação e iluminação naturais, visando melhorar o conforto ambiental do edifício.

Hospital Sarah Rio Fonte: https://arcoweb.com.br/projetodesign/arquitetura; Acesso em 28/03/2016.

Qual é o nome técnico deste elemento, que está indicado na figura com o número “1”?

Conforme a NBR 9077:2001, a largura da escada de emergência de um edifício é calculada em função do número de unidades de passagem, que é a largura mínima para a passagem de uma fila de pessoas. No entanto, para se calcular o número de unidades de passagem, é necessário se calcular primeiro a população do edifício e verificar na NBR9077:2001 o valor da capacidade de unidade de passagem, que é o número de pessoas que passam pela unidade de passagem por minuto.

Sendo assim, calcule a largura mínima da escada de emergência de um edifício corporativo, considerando a fórmula e os dados a seguir, conforme a NBR 9077:2001, assim como a medida mínima de cada unidade de passagem.

FÓRMULA

N= P/C, onde:

N= número de unidades de passagem, arredondando para número inteiro

P= população

C= capacidade de unidade de passagem

Adotar C= 60 e P= 180 pessoas
