Em uma instalação, um transformador é usado para alimentar um motor com potência de 2 CV e fator de potência igual a 0,75. Determine a potência mínima necessária desse transformador para que isso seja possível.

Dados: 1 CV=750 W

Uma troca de fluído de bateria feito de forma programada, a troca de uma lâmpada queimada, o controle semanal do nível de tinta de um cartucho de tinta e a avaliação da corrente de um quadro de baterias de no-break utilizando um amperímetro caracterizam, respectivamente, os seguintes processos de manutenção:

Dentre os fatores que influencia o desempenho de uma rede de computadores, o meio de transmissão utilizado é um deles. Considerando os enunciados a seguir acerca das principais vantagens da utilização da fibra óptica em relação aos meios tradicionais de transmissão:

I - Não sofre às interferências eletromagnéticas.

II - Maior resistência a tração.

III - Baixa atenuação.

IV - Maior capacidade de transmissão.

V - Menor custo de instalação.

Assinale a alternativa que contem todas as afirmativas VERDADEIRAS.

Um fio de cobre possui 2 mm de diâmetro.

Determine quantos metros esse fio de cobre deve ter para que sua resistência seja de 1 !$ \Omega !$.

Dado: !$ \pi !$=3

Resistividade do cobre: !$ \varrho !$ = 1,5 x 10^-8 !$ \Omega !$m

Num átomo de hidrogênio, um elétron circula, em orbita circular, em torno de um núcleo constituído por um próton.

Considerando-se que a velocidade do elétron como circular e uniforme, determine a intensidade média de corrente elétrica num ponto da órbita desse elétron.

Dados:

Módulo da carga do elétron = 1,6x10^-19C

Velocidade escalar do elétron = 1,8x10⁶ m/s

Raio da órbita do elétron = 8x10^-11 m

!$ \pi !$ =3

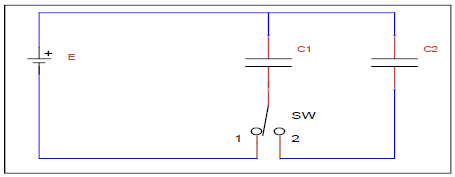

No circuito abaixo, com a chave na posição 1, a bateria com força eletromotriz E carregou plenamente o capacitor de capacitância C1 e o capacitor de capacitância C2 está descarregado. Passando a chave para a posição 2, calcule as cargas Q1 de C1 e Q2 de C2 após o equilíbrio eletrostático ser atingido.

Dados:

E=12 V; C1=10 !$ \mu !$F e C2=20 !$ \mu !$F

Um voltímetro tem resistência interna Ri = 2 M!$ \Omega !$ e seu fundo de escala (máxima voltagem que ele pode medir) é de 20 V.

Considerando que desejamos medir uma tensão de até 300 V, calcule a resistência R que devemos colocar em série com esse aparelho, para que ele seja capaz de realizar essa medida.

Um amperímetro tem resistência interna Ri = 0,8 !$ \Omega !$ e seu fundo de escala (máxima corrente que ele pode medir) é de 20 mA. Considerando que desejamos medir uma corrente de até 100 mA, calcule a resistência R que devemos colocar em paralelo com esse aparelho, para que ele seja capaz de realizar essa medida

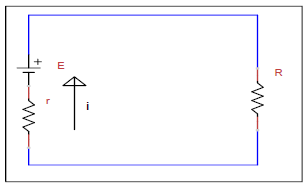

Considere o esquema de um gerador elétrico do circuito abaixo, onde E é a força eletromotriz, r é resistência interna e R é uma carga resistiva.

Determine a potência útil do gerador.

Dados:

i= intensidade de corrente elétrica no circuito

E=8V

r=1!$ \Omega !$

R=3!$ \Omega !$

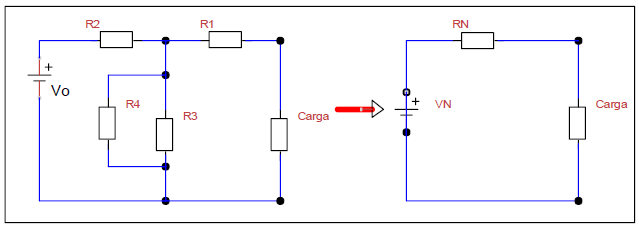

No circuito abaixo, o modelo equivalente de Thevenin visto pela carga possui V_N (tensão de Thevenin) e R_N (resistência de Thevenin) respectivamente iguais a:

Dados: R1=R2=R3=R4=15 !$ \Omega !$

Vo=15V
