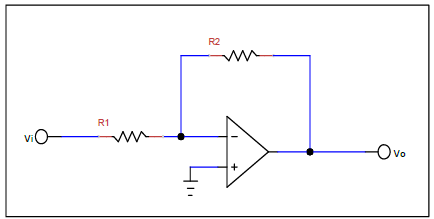

O circuito abaixo representa um amplificador operacional. Determine a tensão de saída Vo do circuito.

Dados: Vi=3,0 V; R1= 20k!$ \Omega !$, R2= 40k!$ \Omega !$

Calcule a expressão lógica simplificada de x= A.!$ \bar{B} !$.D + A.!$ \bar{B} !$.!$ \bar{D} !$

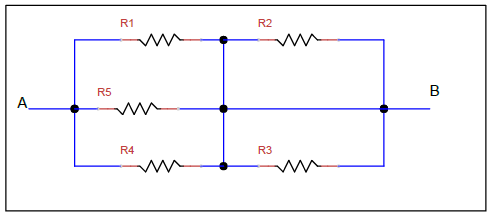

No circuito digital abaixo, determine a resistência equivalente entre A e B.

Dados:

R1=R2=R3=R4=R5=15 !$ \Omega !$

Um dado amplificador tem um ganho de tensão de 60 dB. Considerando que o sinal de tensão na entrada é de 2 V, determine a tensão do sinal de saída, sabendo-se que as impedâncias são iguais.

Considerando o que preconiza a norma NBR 5410, o comprimento máximo de trechos retilíneos e contínuos de tubulação, sem interposição de caixas ou equipamentos, para linhas internas, um trecho de tubulação, sem curvas, situado no interior de uma obra poderá ter um comprimento máximo de:

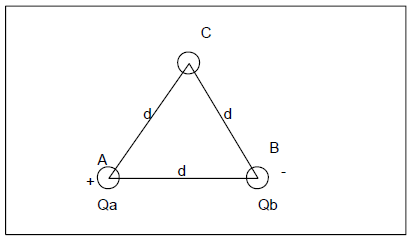

No esquema abaixo, temos um triângulo equilátero de lado d. Nos vértices A e B foram fixadas cargas elétricas Qa e Qb.

Determine o potencial resultante no ponto C.

Dados:

Constante eletrostática do meio=9,0 x 10⁹ Nm²C^-2

d = 5,0m

Qa = +30!$ \mu !$C

Qb = - 30!$ \mu !$C

Calcule a indução magnética do campo no centro de uma espira quadrada, de lado 2m, onde circula uma corrente de 3A.

Dados: km = 10^-7 N/A² (constante magnética)

sen 45º = 0,7

Um condutor eletrizado encontra-se em equilíbrio eletrostático.

A respeito desse condutor, considere os seguintes enunciados:

I - A diferença de potencial entre dois pontos quaisquer dentro desse condutor é proporcional ao seu diâmetro.

II - Nos pontos internos e na superfície do condutor o potencial elétrico assume o mesmo valor.

III - O potencial elétrico assume valores diferentes apenas nos pontos externos ao condutor.

Considerando os enunciados acima, assinale a alternativa correta:

Determine a corrente a plena carga nos enrolamentos de alternadores em um sistema trifásico equilibrado, ligado em triângulo, em regime de 14,4kVA a 480 volts. Dado: !$ \sqrt{3} !$ =1,7

O quadrilátero ABCD da figura abaixo é um paralelogramo e !$ \overline{DE} !$ é bissetriz do ângulo !$ C\hat{D} A. !$

Se !$ \overline{BC} !$ = 5 m e !$ \overline{BE} !$ = 3 m, o perímetro desse paralelogramo é igual a:
