Uma indústria localizada no estado de Pernambuco pretende investir em geração fotovoltaica para reduzir seus custos com energia elétrica. O projeto prevê a instalação de um sistema com 270 kWp de potência, com custo total de R$ 1.000.000,00. Considerando:irradiação solar média diária: 5,5 kWh/m²/dia; fator de desempenho do sistema: 80%; custo médio da energia elétrica industrial: R$ 0,70/kWh; mês com 30 dias, o tempo de retorno do investimento (payback simples), desconsiderando perdas adicionais, manutenção, impostos e sazonalidade, é

De acordo com o que institui o Marco legal da microgeração e minigeração distribuída, é uma característica do Sistema de compensação de energia elétrica:

Uma indústria possui, atualmente instalado em sua subestação, um transformador de 225 kVA, 13,8 kV – 220 V (tensão de linha) (Δ – Y) com uma reatância percentual de 5%. Deve-se instalar um novo transformador em paralelo, com as mesmas especificações do transformador já existente, para atender ao aumento de carga previsto. Para que a potência seja distribuída igualmente entre os dois transformadores, após a sua instalação em paralelo, a reatância, em ohms, referida para o lado de baixa tensão do novo transformador, é de

Está referendada pela NBR 5419:2015 (Proteção contra descargas atmosféricas) – Parte 3 (Danos físicos à estruturas e perigos à vida), a afirmação:

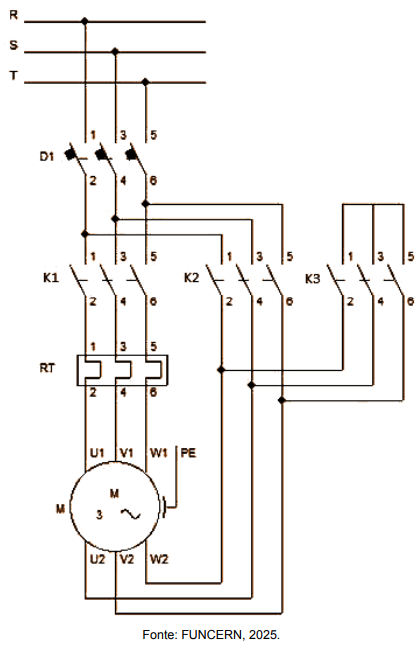

Pretende-se utilizar uma chave de partida estrela triângulo (Y - Δ) para o acionamento de um motor elétrico trifásico com rotor em gaiola de esquilo. A figura apresenta o diagrama de força de uma chave (Y - Δ) aplicado a um motor trifásico de 5 CV. Considere que esse motor de seis terminais tem um fechamento em triângulo para 380 V, seu fator de potência cosϕ = 0,85, rendimento η = 0,87%, trabalhando em regime constante com fator de serviço (FS = 1,15) e razão da corrente de partida pela corrente nominal (Ip/In) = 9.





Em relação a esse sistema, é correto afirmar:

Sobre os sistemas HVDC (High Voltage Direct Current) e FACTS (Flexible AC Transmission Systems), tecnologias utilizadas para otimizar a transmissão de energia elétrica, é correto afirmar:

Uma linha de transmissão trifásica, simples e totalmente transposta, possui 140 km de extensão. A impedância em série própria é igual a 0,02 + j0,06 [Ω/km], e a impedância mútua entre as fases é de j0,02 [Ω/km]. A impedância de sequência direta para essa linha, em ohms, é

Em uma instalação elétrica de baixa tensão, deseja-se proteger um circuito contra sobrecarga e curto-circuito utilizando um disjuntor termomagnético. As seguintes informações foram obtidas: corrente de projeto do circuito: Ib = 26,0 A; capacidade de condução dos condutores: Iz = 35,0 A; seção dos condutores: S = 6,0 mm²; corrente de curto-circuito no ponto de instalação: Icc = 6,0 k A; constante relacionada com o material (PVC) e isolação dos condutores: k = 115. Com base na norma NBR 5410 (Instalações elétricas de baixa tensão) e nos critérios de proteção, é correto afirmar que

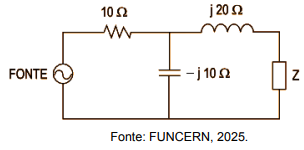

O circuito da figura abaixo apresenta um circuito RLC misto sendo alimentado por uma fonte de tensão alternada monofásica. Na saída da fonte, existe uma ligação série com um resistor, com resistência de 10 Ω. Esse resistor é interligado com dois ramos. O primeiro é um capacitor, com reatância capacitiva de 10 Ω. E o segundo, com um indutor, com reatância indutiva de 20 Ω ligada em série com uma impedância Z.





Considerando o princípio da máxima transferência de potência, o valor da impedância Z para que a fonte AC transfira a maior quantidade possível de potência é
