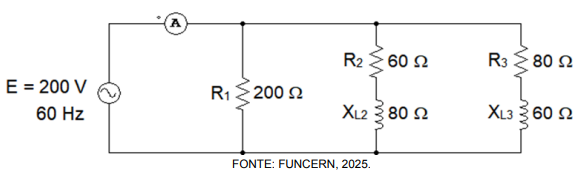

A figura a seguir apresenta um circuito alimentado por uma fonte de tensão senoidal, 200 V eficaz, 60 Hz, com todos os componentes ideais. Um amperímetro foi conectado à entrada do circuito para medir a corrente total. São conhecidos os valores das resistências, R₁ = 200 Ω, R₂ = 60 Ω e R₃ = 80 Ω, e das reatâncias indutivas X_L2 = 80 Ω e X_L3 = 60 Ω.




O valor eficaz da corrente elétrica do circuito, medida pelo amperímetro ideal, é, aproximadamente, igual a

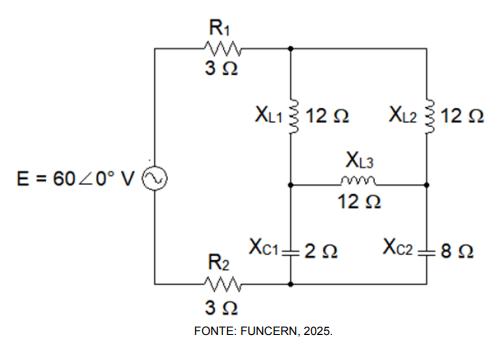

A figura a seguir apresenta um circuito alimentado por uma fonte senoidal de 60 V, contendo resistores, reatâncias indutivas e reatâncias capacitivas. Sabe-se que os resistores possuem 3 Ω cada, as reatâncias indutivas são de 12 Ω e as reatâncias capacitivas são de 2 Ω e 8 Ω.





Com base nesses dados, o módulo da corrente eficaz total que circula no circuito é igual a

Em um circuito conversor buck ideal, a tensão de saída é igual a 120 V, a frequência de chaveamento é de 2 kHz e o tempo no estado ligado é de 0,4 ms. Sabendo-se que a corrente média na fonte é igual a 1,5 A, a potência média de saída é igual a

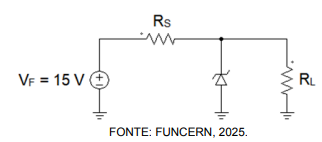

A figura a seguir mostra um regulador de tensão com diodo Zener ideal. Este tem uma tensão de ruptura de 8 V. São conhecidos os valores da tensão na fonte, V_F = 15 V, e das resistências, R_S = 200 Ω e R_L = 1 kΩ.




A análise do funcionamento desse circuito permite afirmar que

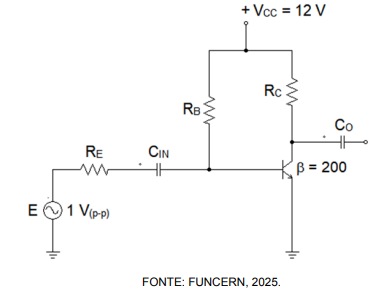

Considere o circuito mostrado na figura a seguir, com transistor e uma fonte E, de 1 V (p-p), resistência R_E =800Ω e tensão de alimentação V_CC = 12 V. Os capacitores têm capacitância C_IN = 4,7 µF e C_O = 4,7 µF. Os outros resistores têm valores R_B = 470 kΩ e R_C = 1,2 kΩ. Todos os componentes são tomados como ideais.



A partir da análise desse circuito transistorizado, encontra-se uma tensão entre coletor e emissor, V_CE, aproximadamente, igual a

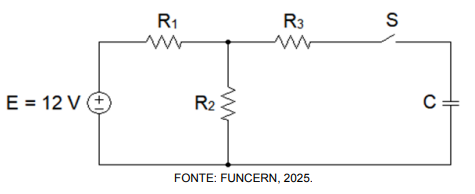

O circuito da figura a seguir apresenta resistores, R₁ = 70 kΩ, R₂ = 30 kΩ e R₃ = 29 kΩ, que se conectam ao capacitor C = 10 µF por meio da chave S. O capacitor encontra-se, inicialmente, descarregado, com a chave S aberta.






A expressão matemática para a tensão entre os terminais do capacitor, uma vez que a chave S é fechada em t = 0 s, é dada por

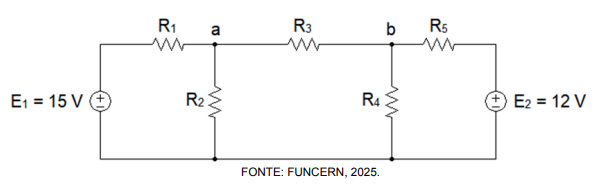

Uma rede resistiva alimentada por duas fontes de tensão contínua, de 15 V e de 12 V, é apresentada na figura a seguir, onde são conhecidas as resistências R₁ = 3 Ω, R₂ = 2 Ω, R3 = 4 Ω, R₄ = 2 Ω e R₅ = 2 Ω.




Analisando o circuito desta rede resistiva, encontra-se a tensão entre os nós a e b igual a

Considere um conversor boost ideal alimentado por uma fonte de corrente contínua de 90 V, cuja carga exige uma tensão de 360 V. Para que essa tensão de saída seja atingida com um tempo no estado ligado de 0,3 ms, a frequência de chaveamento necessária deve ser igual a

Considere o circuito mostrado na figura a seguir, que contém uma fonte de tensão E = 20∠0° V, uma fonte de corrente I = 0,8∠60° A, resistores R₁ = 2 Ω e R2 = 10 Ω, indutores com reatâncias X_L1 = 6 Ω e X_L2 = 4 Ω, e um capacitor com reatância capacitiva X_C = 8 Ω. A carga é representada por uma impedância complexa Z_L .




O valor da impedância complexa da carga Z_L que deve ser conectada ao circuito para que haja máxima transferência de potência da fonte para a carga é igual a

Os amplificadores operacionais são componentes versáteis em eletrônica analógica, sendo amplamente utilizados tanto em filtros ativos quanto em circuitos de conversão de sinais. Considerando essas aplicações típicas de amplificadores operacionais, é correto afirmar que,
