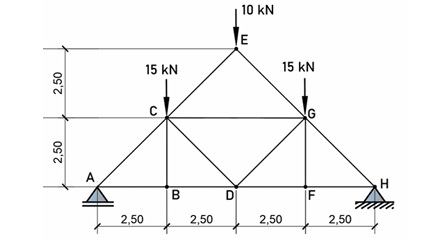

Treliças são estruturas reticuladas compostas por elementos (barras) interconectados em nós rotulados e que apresentam formato triângular, garantindo a indeformabilidade das barras, cujo princípio de funcionamento é transformar cargas distribuídas em esforços predominantemente axiais (de tração ou compressão) em suas barras. Considere a Figura a seguir.

Treliça Isostática (Fonte: FUNCERN, 2025).

Com base na Figura, é correto afirmar que os esforços aproximados nas barras ,respectivamente, são:

O dimensionamento de elementos de concreto armado submetidos à flexão simples no Estado Limite Último (ELU) é classificado em domínios de deformação que caracterizam o modo de ruptura da peça. No domínio 3,

Na resolução dos esforços para vigas hiperestáticas através do método do deslocamento, para uma viga (barra entre apoios) de comprimento L com ambas as extremidades engastadas e submetida a uma carga uniformemente distribuída q em todo o seu vão, a formulação que representa o valor do momento de engastamento perfeito (MEP), em módulo, em uma de suas extremidades, é dada por

O Processo de Cross (Método de Distribuição de Momentos) é um método iterativo amplamente utilizado para a resolução de estruturas hiperestáticas, como vigas contínuas e pórticos, que se baseia no princípio dos deslocamentos nulos nos nós. Com base nesse contexto, é correto afirmar que

De acordo com a ABNT NBR 8800:2024 (errata 2025), o tipo de análise estrutural de elementos prismáticos metálicos pode ser classificado, considerando o material e os efeitos dos deslocamentos da estrutura. Sobre esse tema, é correto inferir que

Dentre os métodos de análise estrutural para situações de projeto, segundo a norma ABNT NBR 6118:2024, o método que considera as não linearidades, admitindo-se materiais de comportamento rígido-plástico ou elastoplástico perfeito, cuja verificação se dá apenas no ELU, é a análise

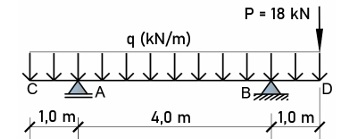

A Figura a seguir, ilustra uma viga isostática biapoiada submetida a uma carga uniformemente distribuída (q) e uma carga concentrada (P) igual a 18 kN

                                                   Viga Isostática (Fonte: FUNCERN, 2025).


Com base nessa Figura, para que a reação vertical no apoio B seja o triplo da reação no apoio A, a carga uniformemente distribuída (q), em kN/m, deve ser de

A Figura a seguir representa um pórtico plano hiperestático com as seguintes condições de apoio: - no nó A, apoio do 3º gênero; - no nó B, apoio do 1º gênero; - no nó C, apoio do 2º gênero. No nó E, existe uma rótula.


Pórtico hiperestático (Fonte: FUNCERN, 2025).

Com base na Figura, o grau de hiperestaticidade dessa estrutura é de

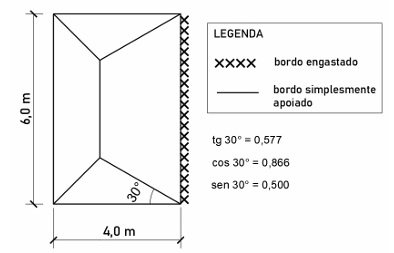

Considere uma laje retangular em concreto armado com carga uniformemente distribuída de 10 kN/m², com dimensões lx = 4,0 m e ly = 6,0 m. A laje é simplesmente apoiada em três de seus bordos e engastada em um dos bordos de maior dimensão (ly), conforme se apresenta na Figura a seguir.


Linhas de ruptura de Laje Maciça (Fonte: FUNCERN, 2025).

Adotando-se o método simplificado das áreas de influência (ou método das áreas) e com base nas informações constantes nessa Figura, a carga de reação no bordo engastado, por unidade de comprimento, aproximadamente, é de

No que se refere à durabilidade em estruturas de concreto armado, a despassivação do aço corresponde à perda da camada protetora de óxidos estáveis que recobre sua superfície, tornando-o suscetível à corrosão. Esse fenômeno pode ser provocado por diferentes agentes agressivos. Nesse contexto, a(s) condição (ões) que mais favorece (m) a despassivação do aço
