Uma barra de aço com 2 m de comprimento e seção transversal circular de 2 cm de diâmetro é submetida a uma força de tração axial de 30 kN. Sabendo que o Módulo de Elasticidade (E) do aço é 200 GPa, em milímetros, a deformação total (alongamento) da barra é:

De acordo com a norma ABNT NBR 8800:2024, para a análise estrutural, devem ser consideradas as ações que possam produzir efeitos significativos, além dos estados limites últimos e de serviço. Nesse contexto, as cargas permanentes são

Um engenheiro projeta uma viga submetida a uma carga concentrada em sua extremidade. Para analisar as tensões em uma seção transversal distante da carga, a ferramenta de análise da Resistência dos Materiais que permite que ele substitua essa carga por um sistema de força e momento resultantes equivalentes, sem alterar significativamente a distribuição de tensões na seção distante é

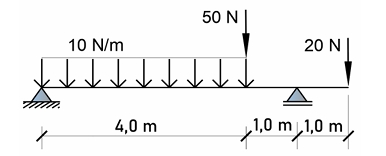

Uma viga isostática bi-apoiada de 6 m de comprimento, possui um apoio do 2° gênero na sua extremidade esquerda e um apoio do 1° gênero a 1 m da extremidade direita, submetida a um carregamento, conforme ilustrado na Figura a seguir


                                                                     Viga isostática (Fonte: FUNCERN,2025).

Com base nessas informações, o momento fletor máximo positivo atuante nessa viga é de

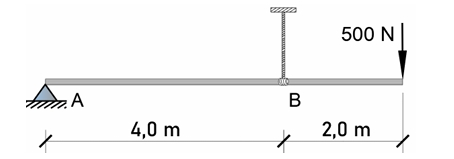

Um sistema em equilíbrio estático, conforme ilustrado na Figura a seguir, consiste em uma barra horizontal de 6 m de comprimento, apoiada na sua extremidade esquerda, em um apoio fixo articulado, denominado ponto A, e a 4 m desse apoio, por uma corda perpendicular à barra, que lhe dá sustentação, denominado ponto B. A barra, que tem uma massa de 30 kg, suporta uma carga de 500 N na vertical (sentido para baixo), na sua extremidade direita (em balanço).





Barra (Fonte: FUNCERN,2025).

Com base na Figura, desconsiderando a espessura da barra e utilizando o valor da aceleração da gravidade igual a 9,8 m/s², a intensidade da força de tração na corda, aproximadamente, é de

Em uma edificação em alvenaria estrutural, foram observadas fissuras diagonais em forma de degraus, localizadas ao longo das juntas de blocos, com espessura variável ao longo do seu traçado. Considerando as causas típicas desse tipo de manifestação, o fenômeno que melhor explica este tipo de patologia está relacionado a

Um pórtico plano constituído por duas barras rigidamente conectadas, está apoiado nas suas extremidades em apoios do segundo gênero (apoio fixo). Se uma rótula interna for inserida no ponto de união das barras, observando as condições sobre o grau de estaticidade externa da estrutura, é correto afirmar que a estrutura se torna

Um engenheiro projeta uma estrutura metálica destinada a operar em ambiente de alta temperatura. Durante a análise do comportamento do material, verificou-se que, quando submetida a uma carga constante por longos períodos, a estrutura apresenta deformações progressivas ao longo do tempo. Além disso, constatou-se que, ao se manter a deformação constante, a tensão interna do material se reduz gradualmente. Esses dois fenômenos são denominados, respectivamente, de:
