Considere um circuito divisor de tensão composto por uma fonte de tensão constante de 10V, um resistor R₁ e um resistor R₂ . Um voltímetro com resistência interna 4 • R₂ é utilizado para medir a tensão no resistor R₂. A expressão que representa corretamente o valor do erro absoluto da medição causado pela resistência internado voltímetro é

Considerando o circuito apresentado a seguir:



A opção que representa, respectivamente, a tensão de Thevenin (Vth) e a resistência de Thevenin (Rth) equivalentes vistas entre os terminais A e B é

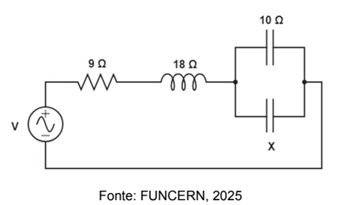

O módulo da impedância equivalente do circuito RLC abaixo, composto por um resistor, um indutor e duas capacitâncias, é igual a 15Ω.



Dessa forma, a reatância capacitiva desconhecida X, possui o valor em, em Ohms(Ω), de

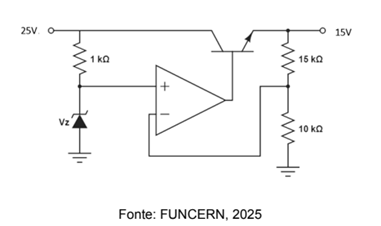

A imagem abaixo ilustra um regulador tipo série com amplificador operacional.



Considerando que os componentes são ideais, a tensão do diodo Zener para que a tensão de saída seja regulada em 15 V é de

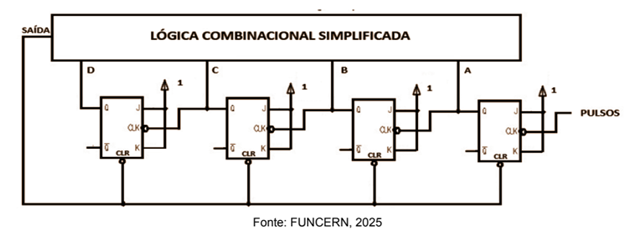

O circuito representado abaixo corresponde a um contador de pulsos binário assíncrono configurado para operar como contador módulo 10 (contagem de 0 a 9). As saídas dos flip-flops são denominadas como DCBA, sendo D o bit mais significativo e A o bit menos significativo. Para garantir a operação módulo 10, utiliza-se um circuito lógico combinacional que tem sua saída conectada à entrada CLEAR (CLR) dos flip-flops, de forma que o contador é reiniciado no instante em que atinge o valor decimal 10.



A expressão lógica mínima para este circuito é

Considere o circuito ceifador mostrado abaixo, composto por uma fonte de tensão senoidal de 10V eficaz, uma fonte de tensão DC de 5V, um diodo de silício com tensão de condução V_D = 0,7 e um resistor de carga R.



Nas condições apresentadas e considerando √2 ≈ 1, 414, o valor de pico da tensão no resistor R, em Volts, é

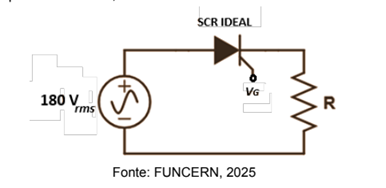

Um retificador controlado de meia onda, com carga puramente resistiva, é alimentado por uma fonte senoidal de 180V eficaz. Considerando que o ângulo de disparo do SCR é medido em relação ao cruzamento pelo zero da tensão de entrada e que o SCR é ideal,



a tensão média, em Volts, aplicada à carga R para um ângulo de disparo de 45° é de

Um circuito de polarização estável com transistor NPN conforme figura abaixo, utiliza V_cc= 12V, R_C = 2kΩ, um resistor de base R_B, um resistor de emissor RE e um transistor com ganho β = 80.

Deseja-se que o transistor opere na região ativa com ponto de operação quiescente I_CQ = 2mA e V_CEQ = 5,2V,para tanto, calculou-se os valores de R_B e R_E considerando I_C ≅ I_E e V_BE = 0,7V.



Nessas condições, os resistores de base e emissor calculados são, respectivamente:

Uma carga trifásica consumia uma potência aparente S com fator de potência de 0,6 (indutivo). No intuito de elevar o fator de potência para 0,92, adicionou-se um banco de capacitores de potência reativa 125kVAr. Após a instalação, a potência aparente final consumida passou a ser de 150kVA. A potência aparente S (antes da instalação do banco de capacitores) e a potência ativa consumidas pela carga têm valores, respectivamente:

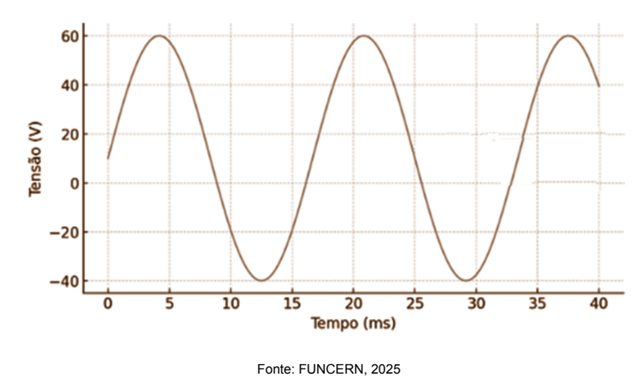

O sinal de tensão mostrado no gráfico abaixo foi medido por um multímetro ideal e que não é True RMS, primeiramente em uma escala de tensão contínua (CC) e, em seguida, na escala de tensão alternada (CA).



Considerando √2 ≈ 1, 414, o módulo dos valores indicados pelo instrumento para cada uma das funções CC e CA, respectivamente, são:
