Questões do Concurso IF-PE - FUNCERN

3855632 Ano: 2025
Disciplina: Arquitetura
Banca: FUNCERN
Orgão: IF-PE

Provas:

Professor PEBTT - Arquitetura
Provas ×

Instalações PrediaisInstalações Hidrossanitárias

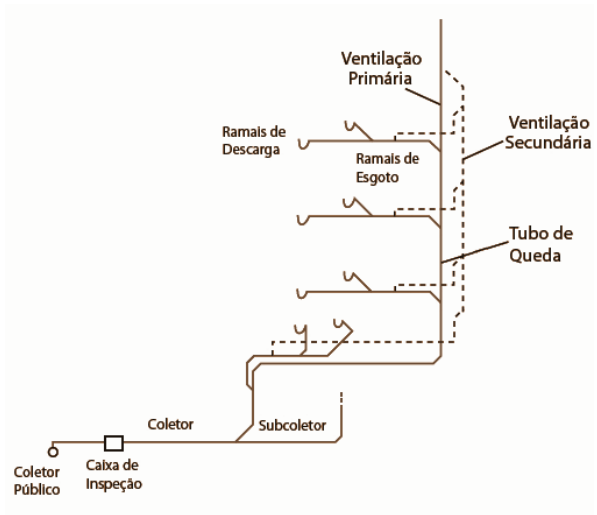

Considere um sistema predial de esgoto sanitário, como o da figura apresentada a seguir.

Enunciado 4837272-1

Fonte: Disponível em: https://www.guiadaengenharia.com/instalacoes-sanitarias-ventilacao/ Acesso em 28 set. 2025

Nesse sistema, a ventilação primária tem como função principal

Provas

Questão presente nas seguintes provas

3855631 Ano: 2025
Disciplina: Desenho Técnico e Industrial
Banca: FUNCERN
Orgão: IF-PE

Provas:

Professor PEBTT - Arquitetura
Provas ×

SoftwaresAutoCAD

O Autodesk AutoCAD é um software de desenho digital. Com relação a alguns de seus comandos é correto afirmar que

A

PLINE só faz linhas soltas, SPLINE serve para cotas e MLINE cria hachuras automáticas.

B

PLINE não pode ter arcos, SPLINE cria apenas segmentos retos e MLINE não faz linhas paralelas.

C

PLINE é utilizado só para texto, SPLINE é só para círculos; MLINE substitui layers e propriedades de layers.

D

PLINE e SPLINE fazem a mesma coisa e MLINE não existe nas versões mais atuais do software.

E

PLINE cria um único objeto com segmentos retos e arcos, SPLINE gera curvas suaves por pontos de ajuste e MLINE desenha linhas paralelas de uma vez.

Provas

Questão presente nas seguintes provas

3855630 Ano: 2025
Disciplina: Arquitetura
Banca: FUNCERN
Orgão: IF-PE

Provas:

Professor PEBTT - Arquitetura
Provas ×

AcessibilidadeAcessibilidade e Desenho Universal

De acordo com a NBR 9050/2020, rota acessível é definida como

A

trajeto contínuo, devidamente protegido, composto por portas, corredores, escadas/rampas etc., a ser percorrido, em caso de sinistro, até atingir área segura.

B

trajeto contínuo, desobstruído e sinalizado, que conecta ambientes externos/internos e pode ser utilizado de forma autônoma e segura.

C

elemento natural ou edificado que pode ser usado como referência de orientação direcional, especialmente por pessoas com deficiência visual.

D

elementos/condições que interferem no fluxo de pedestres, como mobiliário urbano, entradas e vitrines no alinhamento, vegetação, postes de sinalização etc.

E

elevação do nível do leito carroçável com faixa de travessia e rampas para veículos, nivelando o leito às calçadas em ambos os lados.

Provas

Questão presente nas seguintes provas

3855629 Ano: 2025
Disciplina: Arquitetura
Banca: FUNCERN
Orgão: IF-PE

Provas:

Professor PEBTT - Arquitetura
Provas ×

Conforto Ambiental

Um escritório de arquitetura está projetando um novo condomínio residencial vertical na Zona Bioclimática 7, conforme a NBR 15220-3:2024. O objetivo do projeto é ir além do desempenho mínimo obrigatório e oferecer aos futuros moradores um padrão elevado de conforto e qualidade de vida, com atenção especial ao conforto térmico e lumínico. Considerando as diretrizes da NBR 15575-1:2021 para os sistemas que compõem edificações habitacionais, e com foco no conforto térmico e lumínico, é correto afirmar que

A

para um bom desempenho térmico no verão a temperatura máxima diária do ar em ambientes internos (salas e dormitórios), sem fontes de calor internas, deve ser comprovadamente inferior à temperatura máxima diária do ar externo e esta avaliação é feita por simulação computacional.

B

a avaliação do desempenho lumínico artificial é realizada, exclusivamente, por medições in loco, no período noturno, exigindo que todas as janelas e cortinas estejam abertas para captar a luz externa residual e garantir a precisão dos resultados.

C

para a iluminação natural em ambientes como salas de estar e dormitórios a norma estabelece um nível mínimo de iluminância geral de 60 lux, que pode ser verificado por simulação computacional ou por medição in loco do Fator de Luz Diurna (FLD).

D

o desempenho térmico, no inverno, é um requisito obrigatório para todas as zonas bioclimáticas brasileiras, e sua avaliação sempre exige uma simulação computacional detalhada da edificação como um todo.

E

em situações de conflito ou divergência entre os critérios ou métodos das normas prescritivas e a NBR 15575 o projetista deve priorizar e atender unicamente aos critérios e métodos estabelecidos na norma de desempenho, por ela ser mais abrangente.

Provas

Questão presente nas seguintes provas

3855628 Ano: 2025
Disciplina: Arquitetura
Banca: FUNCERN
Orgão: IF-PE

Provas:

Professor PEBTT - Arquitetura
Provas ×

Tecnologia das ConstruçõesSistemas e Elementos ConstrutivosSistemas Estruturais

As lajes são elementos estruturais essenciais nas edificações de concreto armado, responsáveis por suportar e transmitir cargas para as vigas e pilares. Sobre os diversos tipos e características das lajes, tem-se que

A

as lajes pré-moldadas, incluindo as lajes treliçadas, são reconhecidas por demandarem complexos sistemas de escoramento e fôrmas, e seu principal benefício reside na redução do volume de concreto.

B

em lajes maciças de concreto armado, como as lajes quadradas, é um requisito que elas não apresentem fissuras em demasia nem flechas exageradas, mesmo possuindo dupla armadura.

C

a laje cogumelo apoia-se diretamente em pilares, sem a necessidade de capitéis, sendo uma solução estrutural simples para todos os edifícios de múltiplos andares.

D

as lajes nervuradas são indicadas para construções de pequena escala com pouca carga, pois concentram o concreto na parte superior, reduzindo a eficiência em grandes vãos.

E

as lajes comuns em edifícios exigem sempre a presença de estribos em toda a sua extensão para garantir a resistência aos esforços de cisalhamento.

Provas

Questão presente nas seguintes provas

3855627 Ano: 2025
Disciplina: Engenharia Elétrica
Banca: FUNCERN
Orgão: IF-PE

Provas:

Professor PEBTT - Arquitetura
Provas ×

Instalações Elétricas

O projeto e a execução de instalações elétricas prediais são componentes cruciais para a funcionalidade, a segurança e a economia de uma edificação. A importância da qualidade nessas instalações deve considerar que

A

um projeto elétrico bem elaborado e dimensionado, integrado aos demais projetos e com materiais de qualidade, gera significativa economia, segurança e facilidade de manutenção, prevenindo problemas como o superaquecimento de condutores.

B

a prioridade na execução é a rapidez e o baixo custo inicial, permitindo improvisações durante a obra e minimizando o tempo de projeto detalhado.

C

a responsabilidade primária pela previsão de pontos e dimensionamento de circuitos recai, exclusivamente, sobre o arquiteto, sendo o engenheiro eletricista consultado apenas em casos de alta complexidade.

D

os problemas como disjuntores desarmando e aquecimento de tomadas são inevitáveis e devem ser gerenciados com o uso de extensões e adaptadores.

E

a utilização de fios e cabos de menor custo é aceitável, desde que sua seção nominal seja ligeiramente aumentada para compensar a qualidade inferior do material.

Provas

Questão presente nas seguintes provas

3855626 Ano: 2025
Disciplina: Arquitetura
Banca: FUNCERN
Orgão: IF-PE

Provas:

Professor PEBTT - Arquitetura
Provas ×

Instalações Prediais

Ao elaborar o projeto elétrico para uma nova edificação, seja ela residencial ou comercial, o arquiteto precisa definir o tipo de fornecimento de energia elétrica com a concessionária. Essa escolha é fundamental e deve considerar o consumo total previsto e as características específicas dos equipamentos a serem instalados, para garantir a segurança, a eficiência e a conformidade com as normas. A afirmação que descreve uma das principais características ou requisitos dos diferentes tipos de ligação elétrica, consiste na utilização

A

das ligações de cargas especiais, que se aplicam a todos os equipamentos com potência instalada muito alta, e sua principal característica é a instalação direta, sem qualquer exigência de comunicação com a concessionária.

B

do atendimento bifásico, que, para um patamar de consumo intermediário, permite a instalação de quaisquer aparelhos, sem necessidade de consulta prévia à concessionária.

C

da ligação trifásica, que é a única que dispensa qualquer estudo específico para a instalação de equipamentos de alta potência, devido à sua capacidade superior de múltiplos circuitos.

D

do dimensionamento do tipo de fornecimento de energia, que é feito, exclusivamente, com base na quantidade de fios disponíveis na rede pública, sendo irrelevante a natureza dos equipamentos a serem conectados.

E

da ligação monofásica, que, por ser a modalidade mais básica e por suas características, não permite a conexão de equipamentos que geram flutuações bruscas na rede, como certas máquinas de solda, transformador ou aparelhos de raio X.

Provas

Questão presente nas seguintes provas

3855625 Ano: 2025
Disciplina: Arquitetura
Banca: FUNCERN
Orgão: IF-PE

Provas:

Professor PEBTT - Arquitetura
Provas ×

Expressão e Representação

Segundo a NBR 6492:2021, em um corte arquitetônico, os elementos seccionados devem ser representados

Provas

Questão presente nas seguintes provas

3855624 Ano: 2025
Disciplina: Arquitetura
Banca: FUNCERN
Orgão: IF-PE

Provas:

Professor PEBTT - Arquitetura
Provas ×

Expressão e Representação

Uma equipe de arquitetura está elaborando os desenhos técnicos para as fases de Anteprojeto e Projeto Executivo de um complexo residencial. Esses desenhos incluem diversos detalhes construtivos complexos e amplas áreas de implantação. Eles devem seguir as diretrizes das normas que regem a representação de projetos de arquitetura. Assim, a diretriz correta sobre o emprego e a designação das escalas, considera que

A

na representação da edificação no Anteprojeto e Projeto Executivo a escala deve ser igual ou superior a 1/100, sendo permitida a utilização de escalas menores com ampliação setorial, e as escalas de ampliação são designadas pela relação X:1 (onde X > 1).

B

as escalas como 1/25 e 1/75 não deveriam ser empregadas em desenho técnico, pois há normas que não as incluem nas escalas de redução.

C

a escala gráfica, uma vez presente, dispensa a necessidade de indicar a escala numérica na legenda da folha, especialmente quando o desenho tiver sido reduzido ou ampliado para cópia.

D

se uma folha de desenho contiver múltiplos detalhes em escalas diferentes, todas essas escalas devem ser indicadas, exclusivamente, na legenda principal da folha, para facilitar a consulta centralizada.

E

para garantir a perfeita compreensão de detalhes construtivos no Projeto Executivo a escala 1/2 é a única recomendada e aplicável.

Provas

Questão presente nas seguintes provas

3855623 Ano: 2025
Disciplina: Arquitetura
Banca: FUNCERN
Orgão: IF-PE

Provas:

Professor PEBTT - Arquitetura
Provas ×

Expressão e Representação
Processos de Projeto
Tecnologia das ConstruçõesSistemas e Elementos ConstrutivosSistemas Estruturais

Considerando a busca da otimização da concepção arquitetônica, das soluções técnicas e da sustentabilidade da edificação, no âmbito da Prática Projetual Integrada, a relação entre projeto, estrutura e linguagem gráfica se faz necessária. Assim, compreende-se que

A

a linguagem gráfica deve ser empregada apenas como ferramenta de documentação final das decisões, sem exercer influência significativa nas fases iniciais de concepção nem na avaliação de sustentabilidade.

B

a concepção arquitetônica dita de forma autônoma as soluções estruturais, que são desenvolvidas separadamente, com a sustentabilidade sendo integrada, principalmente, por meio de certificações pós-projeto.

C

as soluções técnicas estruturais são predominantemente definidas por análises matemáticas independentes da forma e do espaço, e a linguagem gráfica serve para ilustrar resultados predeterminados.

D

as normas técnicas de desempenho, como a NBR 15575, priorizam requisitos prescritivos de materiais, limitando a flexibilidade projetual e desconsiderando a interação complexa entre os sistemas da edificação.

E

a estrutura é um instrumento fundamental para a geração da forma e do espaço, e sua concepção deve ser integral ao projeto desde o início, usando a linguagem gráfica para visualização, análise de desempenho e integração com os objetivos de sustentabilidade.
