Um edifício público recém inaugurado, após uma fiscalização dos órgãos competentes, foi denunciado por descumprimento das normas de acessibilidade. Em razão do descumprimento das referidas normas, faz-se necessária a aplicação de sanções. No Brasil, o descumprimento das normas de acessibilidade pode resultar em sanções administrativas, como multas e embargo de obras, conforme previsto na

Considere que um arquiteto está desenvolvendo o projeto de um teatro municipal com capacidade para 500 espectadores e precisa definir o número de espaços reservados para cadeirantes, conforme as normas de acessibilidade. Segundo o Decreto nº 5.296/2004, na sua redação atual, a quantidade mínima de assentos reservados para cadeirantes, a serem instalados e devidamente sinalizados conforme os requisitos estabelecidos nas normas técnicas de acessibilidade da ABNT, deve corresponder a

Durante a elaboração de desenhos técnicos arquitetônicos, um projetista precisa adequar o posicionamento dimensional conforme estabelece a ABNT NBR 17068:2022. Nesse contexto, é correto afirmar que

As linhas de extensão desempenham um papel crucial na representação gráfica do desenho técnico. Conforme a ABNT NBR 17068:2022, é correto afirmar que as linhas de extensão

Ao elaborar o projeto de um complexo educacional em área urbana consolidada, a arquiteta deve atender às exigências do Plano Diretor Municipal, que estabelece recuos específicos, taxa de permeabilidade e diretrizes de inserção urbana. Nesse cenário, considerando a ABNT NBR 6492:2021, na Planta de Implantação, em nível de estudo preliminar, devem ser representados, obrigatoriamente, além das informações métricas e das relações contextuais, os seguintes elementos:

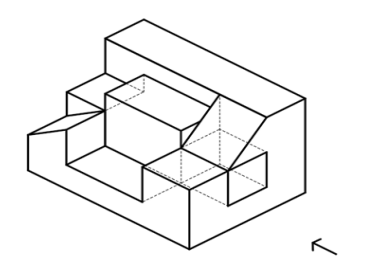

Uma peça é apresentada em perspectiva isométrica, com uma seta indicando a direção da vista frontal, conforme a figura a seguir.

Fonte: FUNCERN, 2025.

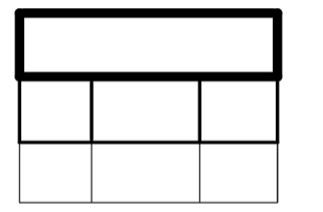

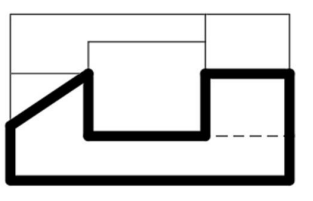

Considerando o Sistema Universal de Projeção (1º diedro), a opção que representa corretamente a vista lateral esquerda dessa peça é:

Um projeto de mobiliário urbano foi modelado no AutoCAD com unidades em centímetros (1 unidade = 1 cm). O desenho será impresso na escala 1:20 e é necessário que a altura dos números de identificação das peças meça 4,5 mm no papel impresso. Considerando o projeto desse mobiliário urbano, a altura configurada para os textos no AutoCAD deve ser de

Em um projeto de reforma de uma estação de metrô, o arquiteto precisa incluir elementos táteis para garantir a segurança e a autonomia de pessoas com deficiência visual. Durante a elaboração do projeto, surgiu uma dúvida sobre qual recurso seria o mais adequado a ser empregado considerando essa necessidade. Consultada a ABNT NBR 9050:2020, se definiu que o recurso a ser aplicado, corretamente, é:

Em um projeto arquitetônico, é necessário representar um edifício em perspectiva axonométrica, preservando as dimensões reais da fachada principal. Para atender a essa exigência, a representação axonométrica adotada deve ter as seguintes características:

É sugestivo, conforme a ABNT NBR 15220-3:2024, que em algumas construções, adotemos o sombreamento das aberturas, endossado também por Leonardo Bittencourt, em seu livro: “uso das cartas solares”. A carta solar, também conhecida como Diagrama Solar ou Gráfico Solar, é amplamente utilizada como ferramenta para planejamento correto de "protetores solar" das aberturas em dias e horários específicos.

Considere a carta solar para uma latitude de 6º Sul, conforme figura a seguir, e um transferidor solar sobreposto. Nessa situação, para proporcionar o sombreamento das aberturas em uma fachada com azimute de 30º, a partir das 9h, no Solstício de Inverno, deverá ser adotado um brise horizontal.

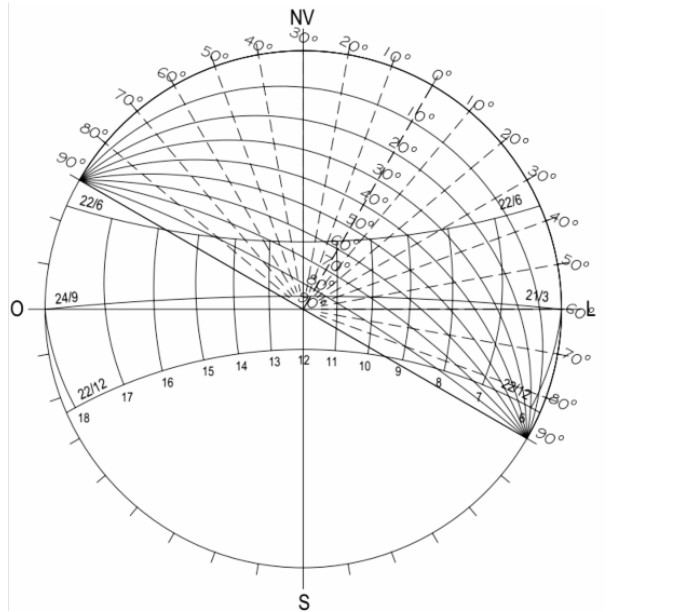

Figura: Carta Solar de latitude 6º Sul com sobreposição de um transferidor solar.

Diante da situação proposta, o ângulo de sombra que irá propor a proteção solar das aberturas dessa face é o
