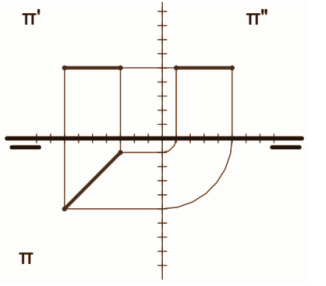

Adotando o método de Monge, temos como representar ponto, reta e plano em épura. A posição de uma reta fica bem definida quando são conhecidas as projeções dessa reta sobre os dois planos ortogonais. A imagem a seguir foi representada pelo professor em sala de aula no primeiro diedro.

Figura: representação de uma reta em épura

Fonte: SOUZA, Renê Medeiros de. Geometria Descritiva. 2014.

Na Figura, está representada uma reta do tipo

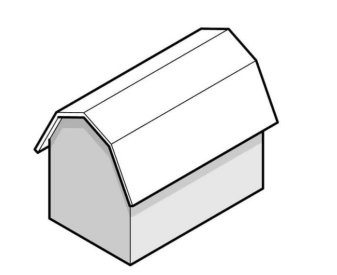

A escolha da cobertura é uma etapa crucial no projeto arquitetônico, influenciando diretamente na estética, no conforto térmico e acústico, na durabilidade e nos custos da edificação. Cada tipo de cobertura apresenta características e aplicações específicas em função de sua forma representativa e construtiva. Diante disso, analise a Figura a seguir de uma perspectiva isométrica de um telhado:

Figura: perspectiva isométrica de um telhado

Fonte: Disponível em: https://br.pinterest.com/pin/393079873732148806/. Acesso em: 30 mai 2025.

A perspectiva isométrica na figura representa um tipo de telhado nomeado de:

Determinado projetista quer criar um material no software Revit, da Autodesk, para ser visível no estilo visual “cores consistentes” com as seguintes características: um piso com textura, imitando mármore e medindo 1,20m x 1,20m, sendo o piso na cor cinza e com rejunte preto.

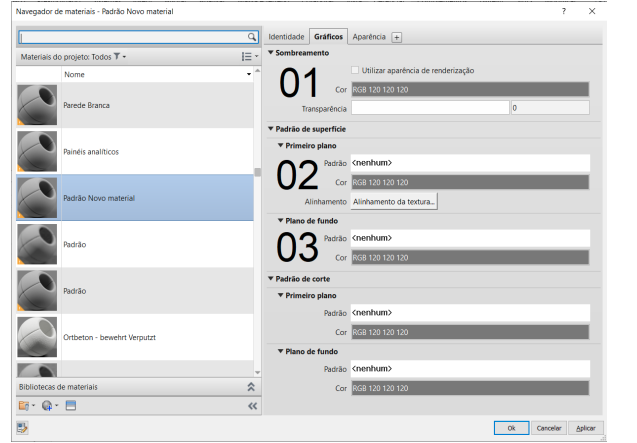

Para obter essa representação gráfica, na caixa de “Navegador de materiais - Aba gráficos”, conforme print do programa, apresentado na Figura a seguir, deverão ser realizadas configurações para Sombreamento (01) / Primeiro plano (02) / Plano de fundo (03).

Figura: print da caixa do “Navegador de materiais - Aba gráficos” a ser configurada.

Fonte: FUNCERN, 2025.

Portanto, as configurações realizadas para as opções definidas são, respectivamente:

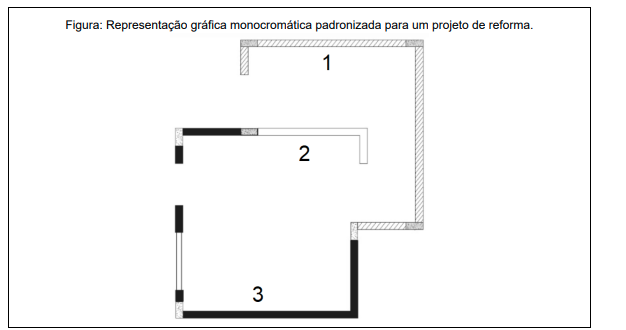

Embora seja comum o uso de cores para representar alvenarias em projetos de reforma, a ABNT NBR 6492:2021 estabelece representação gráfica monocromática padronizada, conforme apresentado na Figura a seguir:

Fonte: ABNT NBR 6492:2021

Sendo essa opção adotada como modo representativo pela norma, os tipos de alvenaria números 1, 2 e 3 são, respectivamente:

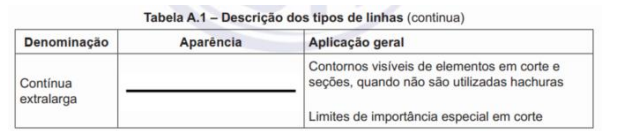

A ABNT NBR 6492:2021, na Tabela A.1 do Capítulo A.1.2, apresenta a descrição dos tipos de linhas e define a relação entre os elementos “Denominação”, “Aparência” e “Aplicação geral” adotados por meio de uma representação gráfica. Um recorte desta tabela, pode ser verificado na imagem a seguir.

Fonte: ABNT NBR 6492:2021.

Considerando a referência apresentada, são exemplos de aplicações gerais inerentes à linha denominada “Traço e dois pontos estreita”:

Conforme a ABNT NBR 6492:2021, a representação gráfica de projetos arquitetônicos pode adotar símbolos padronizados, como o exibido na figura a seguir.

Fonte: NBR 6492:2021.

Segundo a norma, esse símbolo designa

Ao desenvolver um projeto arquitetônico, o projetista deve tomar como referência a norma técnica brasileira ABNT NBR 9050:2020 para atender aos requisitos de acessibilidade. Segundo essa norma, o Módulo de Referência (MR) de uma pessoa em cadeira de rodas, na vista superior, possui as dimensões de 800 mm x 1 200 mm, conforme ilustrado nas figuras 1 e 2, a seguir.

Figura 1: Vista superior das dimensões do M.R.

Fonte: NBR 9050:2020.

Figura 2: Vista frontal de uma pessoa em cadeira de rodas.

Fonte: NBR 9050:2020.

Para a largura de deslocamento em linha reta de uma pessoa em cadeira de rodas, conforme a Figura 2, deve-se adotar, pelo menos,

Considerando as etapas do projeto arquitetônico, segundo a ABNT NBR 6492:2021, e os princípios da Modelagem da Informação da Construção (BIM), relaciona-se cada etapa do projeto arquitetônico aos respectivos níveis de desenvolvimento (LOD) e documentos característicos, da seguinte forma:

Um escritório de arquitetura foi contratado para executar um projeto em uma escola pública com exigência do BIM. Antes do início das atividades, a prefeitura solicita um documento que organize fluxos de trabalho, padrões de modelagem e responsabilidades entre arquitetos, engenheiros e contratados. O documento essencial para garantir a eficiência do BIM nesse projeto, bem como para estruturar a colaboração entre as equipes, é

Uma construtora adotou o BIM em um empreendimento residencial de alto padrão, mas enfrenta problemas com versões desatualizadas de modelos e conflitos entre projetos de arquitetura e instalações hidráulicas. A equipe busca um nível de maturidade que permita trabalho colaborativo em tempo real. Segundo o BIM Maturity Model, o nível que atende a essa necessidade de colaboração integrada e ao uso de nuvem de dados compartilhados é o
