Em um laboratório de ensaios, estão instaladas as seguintes cargas bifásicas 220 VCA:

- 08 luminárias fluorescentes de 2x40 W + reator de 10 VA (cos \( φ \) = 0,75);

- 04 computadores de 350 W cada;

- 01 impressora de 480 W;

- 01 forno de 3900 W; - 01 resfriador de 1000 VA (cos \( φ \) = 0,88).

Deseja-se energizar toda essa carga com único ramal. Utilizando-se a tabela abaixo, conforme a norma ABNT NBR 5410-2004, de acordo com a capacidade máxima de corrente. Assinale a alternativa que corresponde à seção nominal dos condutores.

Uma fonte puntual isotrópica transmite com uma potência de 15 W, desprezando os efeitos que possam perturbar a propagação natural, a densidade de potência distribuída na frente de onda é de: Dados: Distância da fonte = 5 km; considerar \( \pi=3 \).

Em um motor de indução trifásico com rotor em gaiola, com potência de 3 CV, 60 Hz e 12 pontas, deseja-se ligar em uma rede trifásica de 440 V, através de acionamento com partida direta. O fechamento dos terminais do motor deve ser feita em:

Conforme a Norma Brasileira ABNT NBR 5419:2005, “a periodicidade das inspeções no sistema de SPDA para estruturas destinadas a grandes concentrações públicas, indústrias contendo áreas com risco de explosão e depósito de material” é de:

Considerando as propriedades de um transformador elevador ideal, cujas resistências de enrolamento e as perdas no núcleo são desprezíveis e a permeabilidade do núcleo é tão alta que apenas uma corrente de excitação desprezível é necessária para estabelecer o fluxo. Determine a corrente primária, para uma carga de 1600 W ligada ao secundário. Sabe-se que a tensão fornecida ao transformador é de 100 V e a relação de espiras é igual a 8.

Utilizando as informações do circuito abaixo. A potência dissipada pelo diodo Zener é:

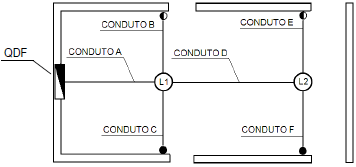

A sala a seguir possui duas lâmpadas incandescentes (L1 e L2 - 127 V) comandadas simultaneamente em quatro pontos diferentes, por intermédio de dois interruptores paralelos e dois interruptores intermediários, alimentadas por um circuito monofásico vindo do quadro de distribuição e passando pelo “CONDUTO A”. É correto afirmar que pelo “CONDUTO E” passam os condutores:

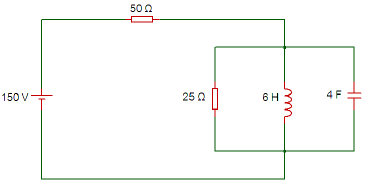

No circuito esquematizado abaixo, a máxima potência ativa dissipada no resistor de 50 \( Ω \) é de:

Acerca dos eletrodos de aterramento e equipotencialização, de acordo com a Norma Brasileira ABNT NBR 5410:2004, toda edificação deve dispor de uma infraestrutura de aterramento, denominada de “eletrodo de aterramento”, sendo admitidas as seguintes opções:

( ) Admite-se o uso de canalizações metálicas de água e de outras utilidades como eletrodo de aterramento, o que não exclui as medidas de equipotencialização.

( ) No mínimo, uso de anel metálico enterrado, circundando o perímetro da edificação e complementado, quando necessário, por hastes verticais e/ou cabos dispostos radialmente (“pés de galinha”).

( ) Admite-se o uso de fitas, barras ou cabos metálicos, especialmente previstos, imersos no concreto das fundações.

( ) Uso de malhas metálicas enterradas, circundando o perímetro da edificação e complementado, quando necessário, por hastes verticais e/ou cabos dispostos radialmente (“pés de galinha”).

Considerando F para falsa e V para verdadeira, assinale a alternativa que apresenta a sequência correta

Em uma determinada indústria foram encontrados diversos tipos de motores de indução trifásicos. Tendo como base a figura a seguir, que indica a placa de um dos motores, os algarismos do grau de proteção deste motor indicam respectivamente:
