Assinale a alternativa correta para a representação binária do número hexadecimal ABBA.

Analise as assertivas abaixo sobre os sistemas de comunicação digital sem fio:

I. Ao analisar os gráficos BER (Bit Error Rate) desses sistemas, devemos sempre considerar como melhores as curvas e valores superiores do gráfico, localizados sempre mais no topo, pois no eixo vertical desse tipo de gráfico, os valores maiores representam sempre um melhor desempenho do sistema.

II. Usualmente, os fatores exigidos para o projeto de um sistema de comunicação digital são a taxa de comunicação (em bits/s) e a confiabilidade do canal de comunicação (avaliada diretamente da probabilidade de erro de bit). Em uma situação ideal, os demais fatores, tais como tipo de sistema de modulação, largura de banda do canal, energia exigida, meio de transmissão e número de símbolos, podem ser escolhidos e adequadamente especificados, para atender às exigências.

III. Os sistemas de comunicação digital QPSK e QAM utilizam a mesma técnica de modulação da portadora composta de dois sinais ortogonais (cosseno e seno).


Quais estão corretas?

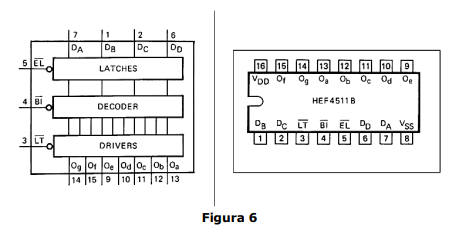

Considerando que a Figura 6 exibe um extrato da especificação do decodificador BCD para 7-segmentos, assinale a alternativa que apresenta o tipo de CI ilustrado na figura.

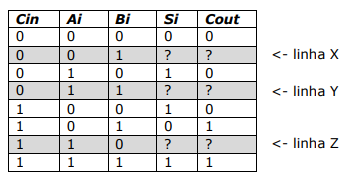

Assinale a alternativa que preenche, correta e respectivamente, a tabela verdade abaixo, sabendo que o circuito lógico correspondente é um somador completo de um bit.

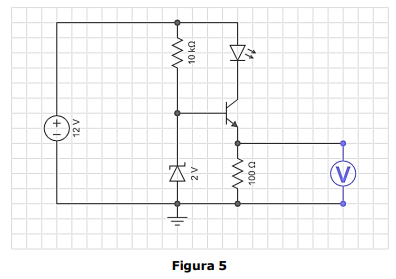

Sobre o circuito da Figura 5, analise as assertivas abaixo e assinale a alternativa correta. Observação: assumir Vbe = 0,8 V.

I. Trata-se de um circuito regulador a transistor tipo série.

II. O circuito está na condição de não condução.

III. A potência dissipada na carga de 100 Ohms é de 14,4 mW.

IV. O diodo zener no circuito não tem função relevante.

Determine a potência aparente (S) em módulo e ângulo (fase) de uma carga que possui potência real P = 2 kW e potência reativa Q = 2√3 kvar .

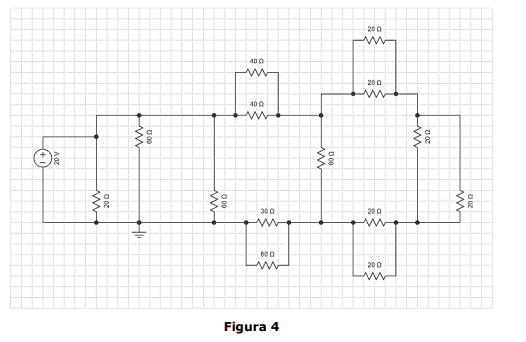

Para o circuito da Figura 4, determine a resistência equivalente (Req) e a potência dissipada (P).

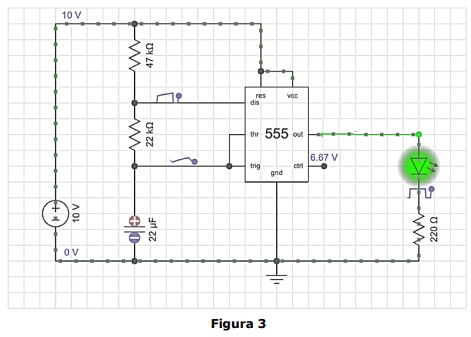

O circuito da Figura 3 é uma clássica aplicação tanto em eletrônica analógica quanto em eletrônica digital, utilizando um CI conhecido há décadas.





Assinale a alternativa que descreve corretamente o circuito apresentado.

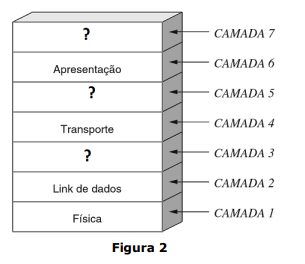

Com referência ao modelo de redes de comunicação OSI definido pela International Standard Organization (ISO), assinale a alternativa que preenche, correta e respectivamente, o modelo apresentado na Figura 2.

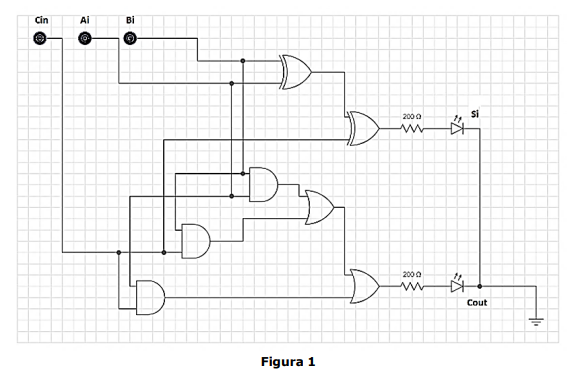

Observe o circuito digital da Figura 1 e determine as expressões lógicas correspondentes às saídas Si e Cout.
