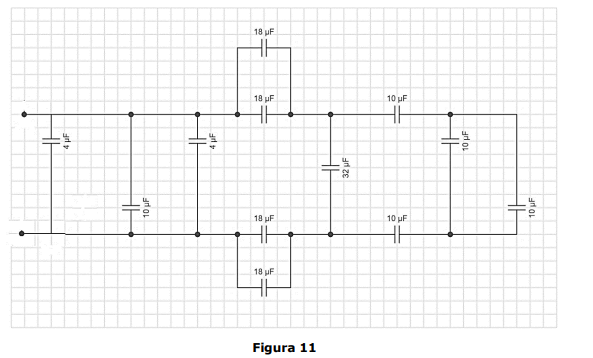

Determine a capacitância equivalente: Ceq, do circuito da Figura 11.

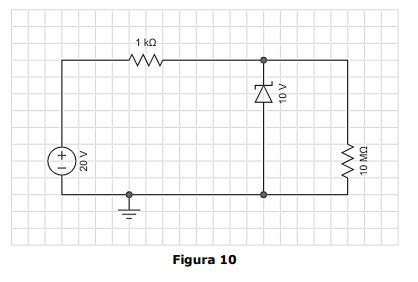

Observe a Figura 10 e determine a tensão sobre o resistor de 1k Ohms (V_1k ).

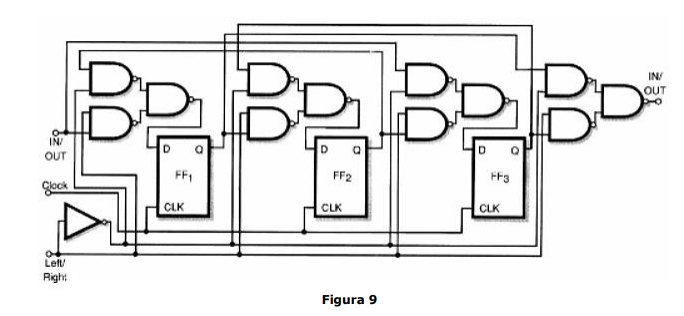

Sobre o circuito digital apresentado na Figura 9, analise as assertivas abaixo sobre circuito lógico e assinale a alternativa correta.





I. Sequencial. II. Completo de uma unidade lógica aritmética. III. Utiliza flip-flops tipo D. IV. De um registrador de deslocamento bidirecional.

Em relação aos protocolos utilizados em redes de computadores, relacione adequadamente os itens da Coluna 1 à Coluna 2.

Coluna 1

1. SMTP 2. HTTP 3. IMAP 4. FTP

Coluna 2

( ) Protocolo padrão de transferência de e-mail. ( ) Protocolo padrão de transferência de arquivos. ( ) Protocolo padrão que especifica como o navegador interage com o servidor web para transferir dados. ( ) Protocolo de acesso a e-mails via Internet.


A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Considerando uma Fonte retificadora com regulador 78XX, assinale a alternativa correta para a representação hexadecimal do número binário: 1011111010100111000111100101

Determine a potência aparente S e a corrente I, ambos em módulo e fase, de um motor que consome 34,64 kW com FP = 0,8660 (fator de potência) para a tensão de 220 V ângulo 0º .

De acordo com a NBR 14565, assinale a alternativa que NÃO corresponde a um subsistema de cabeamento estruturado.

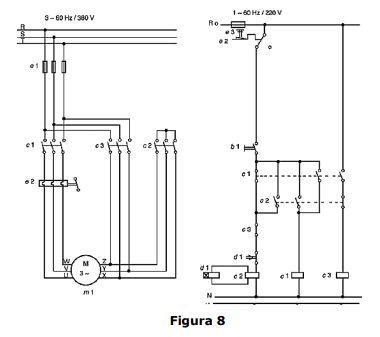

Analise o diagrama esquemático da Figura 8 (diagrama elétrico à esquerda e controle e acionamento lógico à direita).







Assinale a alternativa que indica o tipo de partida apresentado no diagrama.

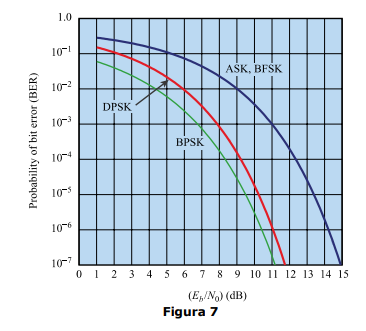

Na Figura 7 a seguir, determine qual esquema de codificação digital apresenta a melhor BER, bem como o valor aproximado da BER para uma relação sinal/ruído (E0/N0) de 7dB.

Com referência ao funcionamento de máquinas elétricas de CA e CC, e, em especial, os modos de partida e controle dessas máquinas, relacione a Coluna 1 à Coluna 2.

Coluna 1 1. Partida estrela-triângulo. 2. Inversores de frequência. 3. Partida com rotor de anéis. 4. Inversão do sentido de rotação.

Coluna 2

( ) Aplica-se a motor de indução trifásico com rotor em gaiola.
( ) Alteração da sequência das fases de alimentação do motor de indução trifásico.
( ) Aplica-se a motor de indução trifásico com o rotor bobinado.
( ) Acionamento e controle da velocidade por variação de amplitude e frequência de alimentação do motor CA.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
