O ciclo teórico simples de refrigeração por compressão de vapor é mostrado na figura abaixo sobre um diagrama de Mollier, P-h.

Ele representa um esquema básico com os componentes principais de um sistema frigorífico.

A partir das informações fornecidas, correlacione corretamente a coluna da direita de acordo com a da esquerda.

(A) Processo 1 → 2

(B) Processo 2 → 3

(C) Processo 3 → 4

(D) Processo 4 → 1

( ) Condensador

( ) Válvula de expansão

( ) Compressor

( ) Evaporador

Assinale a alternativa que contém a ordem CORRETA de correlação, de cima para baixo.

Sobre o efeito de concentração, assinale a alternativa CORRETA.

Um elevador de carga para construção civil dispõe de um sistema de polias, conforme a ilustração abaixo, e tem capacidade para transportar no máximo 1.500 kg. Considerando que um motor elétrico com potência de 5250 W e n = 1750 rpm será utilizado para movimentar o elevador a uma altura máxima de 122,5 m, qual deve ser o diâmetro da polia do motor e tempo total de subida?

* considere g = 10 m/s² e o valor constante π=3.

Assinale a alternativa que responde CORRETAMENTE à questão acima.

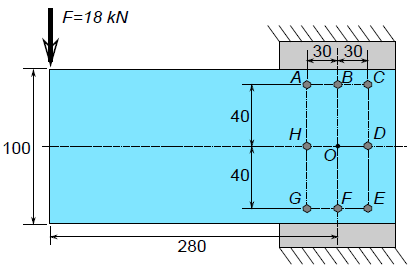

Uma força F=18 kN vertical é aplicada na extremidade de uma barra horizontal que está fixada a uma coluna vertical por 8 parafusos idênticos, conforme a distribuição apresentada na Figura abaixo. Cotas em mm.

Leia com atenção as afirmações a seguir e marque (V) para as verdadeiras e (F) para as falsas.

( ) Os parafusos A, C, E e G resistem à mesma tensão de cisalhamento.

( ) O parafuso H resiste à maior solicitação entre todos.

( ) Os parafusos B e F resistem ao menor esforço de cisalhamento entre todos.

( ) Os parafusos C e E resistem ao esforço de cisalhamento de mesma intensidade.

( ) O parafuso D não sofre esforço algum.

Assinale a alternativa que contém a sequência CORRETA, de cima para baixo.

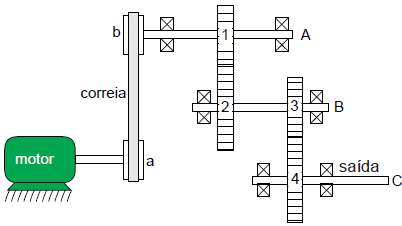

O sistema de transmissão da ilustração abaixo é acionado por um motor elétrico síncrono, com potência de 20 CV (~14,7kW) e rotação de 1750 rpm, para movimentar um maquinário para olaria que produz durante 24h/dia. A potência do motor é transmitida ao eixo 'A' por uma correia que conecta a polia 'a' (diâmetro 108 mm) à polia 'b' (diâmetro 270 mm). O eixo 'A' transmite a potência ao eixo 'B' pelo par de engrenamento 1 e 2 (28 e 40 dentes, respectivamente) que, por sua vez, transmite a potência ao eixo 'C' (saída) pelo par de engrenamento 3 e 4 (19 e 38 dentes, respectivamente). Considere a eficiência da transmissão por correia 0,97 sem haver escorregamento, a eficiência de cada par de engrenamento 0,94, os mancais como ideais e o valor constante π=3,14.

Assinale a alternativa que responde CORRETAMENTE à questão acima.

Todas as alternativas abaixo são características de um par de engrenamento, EXCETO UMA, assinale-a.

Conforme as dimensões das peças, utilizamos escalas adequadas para representá-las. Diante dessa afirmação, verifique o acerto das proposições abaixo. Coloque (V) para verdadeiro e (F) para falso.

( ) A escala natural é representada como sendo, escala 1:1.

( ) A escala de redução é representada como sendo, escala 1:2.

( ) A escala de ampliação é representada como sendo, escala 2:1.

( ) A escala de redução é representada como sendo, escala 2:1.

( ) A escala de ampliação é representada como sendo, escala 1:2.

Assinale a alternativa que apresenta a sequência CORRETA de cima para baixo.

Para se conseguir fazer uma leitura correta de um desenho de uma peça, verifique o acerto das afirmações abaixo. Coloque (V) para verdadeiro e (F) para falso.

( ) São necessárias no mínimo 3 vistas sempre.

( ) Aplicando corretamente as cotas, em alguns casos uma vista somente é necessária.

( ) Sempre devemos aplicar corte em todas as peças.

( ) Devemos aplicar sempre linhas de centro em qualquer peça.

( ) Em certos casos, devemos representar 6 vistas.

Assinale a alternativa que apresenta a sequência CORRETA de cima para baixo.

Sobre tolerância geométrica de batimento de forma para elementos isolados e associados, verifique o acerto das afirmações abaixo. Coloque (V) para verdadeiro e (F) para falso.

( ) São tolerâncias de linha, a retilineidade, a circularidade e a forma de linha qualquer.

( ) São tolerâncias de superfície, a planeza, o paralelismo e a cilindricidade.

( ) São tolerâncias de orientação, a forma de superfície qualquer, o perpendicularismo e a inclinação.

( ) São tolerância de posição, a localização, a concentricidade e a simetria.

( ) São tolerâncias de batimento, radial e planeza.

Assinale a alternativa que apresenta a sequência CORRETA de cima para baixo.

Os processos de soldagem a arco têm uma grande importância industrial na atualidade, sendo utilizados na fabricação dos mais variados componentes e estruturas metálicas e na recuperação de um grande número de peças danificadas ou desgastadas. Associe a coluna da direita com a da esquerda, de acordo com as definições dos processos de soldagem apresentadas abaixo.

(1) Soldagem a arco elétrico com eletrodo revestido

(2) Soldagem MIG/MAG

(3) Soldagem por arco submerso

(4) Soldagem TIG

( ) Soldagem a arco elétrico com gás de proteção onde um arco elétrico é estabelecido entre a peça e um consumível na forma de arame. O arco funde continuamente o arame à medida que este é alimentado à poça de fusão. O metal de solda é protegido da atmosfera pelo fluxo de um gás (ou mistura de gases) inerte ou ativo.

( ) Método de soldagem a arco no qual o calor requerido para fundir o metal é gerado por um arco formado pela corrente elétrica, passando entre o arame de soldagem e a peça de trabalho. A ponta do arame de soldagem, o arco elétrico e a peça de trabalho são cobertos por uma camada de um material mineral granulado conhecido por fluxo para soldagem.

( ) Processo de soldagem que utiliza um eletrodo sólido não consumível. O eletrodo, o arco e a área em volta da poça de fusão da solda são protegidos por uma atmosfera protetora de gás inerte. Se um metal de enchimento é necessário, ele é adicionado no limite da poça de fusão. Esse processo produz uma solda limpa e de alta qualidade. Como não é gerada escória, a chance de inclusão da mesma no metal de solda é eliminada.

( ) Processo manual de soldagem realizado com o calor de um arco elétrico, mantido entre a extremidade de um eletrodo metálico revestido e a peça de trabalho. O calor produzido pelo arco elétrico funde o metal, a alma do eletrodo e seu revestimento de fluxo. Os gases produzidos durante a decomposição do revestimento e a escória líquida protegem o metal de solda da contaminação atmosférica durante a solidificação.

Assinale a alternativa que contém a ordem CORRETA de associação, de cima para baixo.
