Em uma instalação elétrica industrial, um motor trifásico de 110 CV, fator de potência de 0,90 e rendimento de 90%, é alimentado com tensão de linha de 380 V e frequência de 60 Hz. Devido à elevada temperatura do ambiente desta indústria durante o verão, o projetista da instalação elétrica considerou o uso de condutores que possuem isolação para uma temperatura máxima de serviço contínuo de 90ºC. Além disso, ele estimou que a temperatura ambiente, onde os condutores estariam instalados, seria de 50ºC. A partir das considerações do projetista e utilizando os dados fornecidos nas tabelas abaixo, a seção transversal MÍNIMA dos condutores, que poderiam ser empregados na instalação elétrica, seriam de .

Fonte: ABNT NBR 5410, 2008.

Assinale a alternativa que CORRETAMENTE preenche a lacuna do texto acima.

O dimensionamento e a especificação correta de materiais, equipamentos e dispositivos constituem fatores determinantes no desempenho de uma instalação elétrica industrial.

Considerando uma subestação industrial de média tensão, associe a coluna da direita com a da esquerda, de acordo com as funções desses materiais e equipamentos.

(1) Para-raios de Distribuição.

(2) Chave Fusível.

(3) Mufla.

(4) TC.

(5) TP

( ) Dispositivo destinado a restabelecer as condições de isolação da extremidade de um condutor, isolando quando este for conectado a um condutor nu.

( ) Equipamento capaz de reduzir a corrente que circula no seu primário para um valor inferior no secundário, compatível com o instrumento de medição.

( ) Equipamento destinado à proteção de sobrecorrente, desde o ponto de entrega de energia até o disjuntor geral da subestação.

( ) Equipamento capaz de reduzir a tensão do circuito para níveis compatíveis com a tensão máxima suportável pelo instrumento de medição.

( ) Equipamento destinado à proteção de sobretensão provocada por descargas atmosféricas ou por chaveamento na rede elétrica.

Assinale a alternativa que contém a ordem CORRETA de associação, de cima para baixo.

Toda edificação deve dispor de uma infraestrutura de aterramento, a qual será um recurso empregado na proteção contra choques elétricos. Considerando os diferentes tipos de esquemas de aterramento, estabelecidos para as instalações elétricas de baixa tensão, leia as afirmações a seguir e marque (V) para as verdadeiras e (F) para as falsas.

( ) O esquema TN possui um ponto da alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção. O esquema TN apresenta três variantes, de acordo com a disposição do condutor neutro e do condutor de proteção.

( ) No esquema TN-S, o condutor de proteção não existe.

( ) No esquema TN-C, as funções de neutro e de proteção são combinadas em um único condutor, na totalidade da instalação elétrica.

( ) No esquema TN-C-S, as funções de neutro e de proteção são combinadas em um único condutor, apenas em parte da instalação elétrica.

( ) O esquema TT possui um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodo(s) de aterramento eletricamente distinto(s) do eletrodo de aterramento da alimentação.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

Conduto é o nome genérico que se dá aos elementos utilizados para a instalação dos condutores elétricos como, por exemplo, os eletrodutos, bandejas, perfilados e leitos. A aplicação e o dimensionamento dos condutos exige uma grande atenção do projetista. A norma ABNT NBR 5410 estabelece prescrições para o uso desses elementos em instalações elétricas de baixa tensão. Com base nos requisitos normativos estabelecidos pela NBR 5410 em relação aos condutos, leia as afirmações a seguir e marque (V) para as verdadeiras e (F) para as falsas.

( ) É permitido o uso de eletrodutos fabricados com materiais propagantes de chama, desde que sejam embutidos em concreto.

( ) A taxa de ocupação da área da seção transversal de um eletroduto não deve ser superior a 40%, no caso de estarem instalados três ou mais condutores nele.

( ) Os condutos metálicos como bandejas, perfilados e leitos são elementos que devem fazer parte da equipotencialização principal de uma edificação.

( ) O método de instalação de um condutor, seja empregando um eletroduto embutido em alvenaria, uma bandeja ou um leito, não interfere na capacidade de condução de corrente desse condutor.

( ) Quando dois ou mais cabos multipolares estiverem agrupados dentro de um mesmo eletroduto fechado, bandeja ou leito, deve-se aplicar fatores de correção para determinar a capacidade de condução de corrente dos condutores.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

Caso você precise implementar um sistema de proteção para um motor de indução trifásico, acompanhado de uma estratégia de partida indireta automática do tipo estrela-triângulo, quais os elementos necessários? Assinale a alternativa que contém a resposta CORRETA para a questão acima.

Estima-se que no Brasil ocorrem em torno de 50 milhões de descargas atmosféricas por ano, tornando o nosso país o recordista mundial em incidência de raios. Visando proteger contra danos a vida e o patrimônio dos cidadãos, prédios e indústrias precisam possuir um sistema de proteção contra descargas atmosféricas (SPDA), também conhecido como sistema de pararaios. Segundo a norma técnica nacional pertinente (ABNT NBR 5419), no projeto dos captores do sistema de para-raios, podem-se utilizar os seguintes métodos ou modelos: .

Assinale a alternativa que CORRETAMENTE preenche a lacuna do texto acima.

O uso de dispositivos de automação predial permite facilitar a vida de moradores de edifícios de uso coletivo, ao mesmo tempo que pode proporcionar a redução do consumo de energia elétrica. Associe a coluna da direita com a da esquerda, de acordo com as características e funções desses dispositivos.

(1) Relé Fotoelétrico

(2) Relé de Impulso

(3) Minuteria

(4) Sensor de Presença

(5) Chave boia

( ) Dispositivo para ativação e desligamento automático de luminárias, atuando em função do nível de iluminamento do local onde ele está instalado.

( ) Dispositivo que viabiliza o acionamento automático de sistemas de bombeamento, proporcionado a detecção e controle do nível de água em caixas d'água e cisternas.

( ) Temporizador que é acionado quando se detecta o movimento de pessoas ou animais. Apaga automaticamente a iluminação quando, após uma duração de tempo ajustável, não há movimento dentro de seu campo de detecção.

( ) Temporizador com acionamento manual que é ajustado para manter acesas as luzes de corredores e escadas durante um tempo suficiente para o usuário entrar ou sair, desligando-as então automaticamente.

( ) Dispositivo manual, acionado por pulsadores, sendo utilizado em sistema de iluminação para a ligação de inúmeras luminárias instaladas em grandes áreas. Substitui os convencionais interruptores paralelo, proporcionando a simplificação das ligações e economia de condutores.

Assinale a alternativa que contém ordem CORRETA de associação, de cima para baixo.

Na ocorrência de falhas em instalações elétricas, os dispositivos de segurança elétrica são fundamentais para garantir a integridade física de seus usuários, bem como visam reduzir os riscos de danos aos materiais e equipamentos conectados a ela. Associe a coluna da direita com a da esquerda, de acordo com as características e funções desses dispositivos.

(1) Disjuntor Termomagnético (DTM)

(2) Interruptor Diferencial Residual (IDR)

(3) Dispositivo de Proteção contra Surtos (DPS)

( ) Proporciona a proteção contra sobrecarga em uma instalação elétrica.

( ) Proporciona a proteção contra os efeitos dos contato direito ou indireto de instalações elétricas energizadas, evitando a ocorrência de choques elétricos em pessoas.

( ) Proporciona a proteção contra curto-circuito em uma instalação elétrica.

( ) Proporciona a proteção de equipamentos elétricos contra sobretensões, ocasionadas pela ocorrência de descargas atmosféricas nas redes de energia.

( ) Deve ser conectado em série com os condutores de fase e de neutro da instalação elétrica que protegerá.

( ) Deve ser conectado em paralelo com os condutores de fase e de aterramento da instalação elétrica que protegerá.

Assinale a alternativa que contém a ordem CORRETA de associação, de cima para baixo.

Os tipos mais comuns de interruptores de uso geral são aqueles destinados ao comando de iluminação. Para alimentar e comandar adequadamente uma luminária de dois pontos distintos, utilizando interruptores paralelos (three-way), são necessários .

Assinale a alternativa que CORRETAMENTE preenche a lacuna do texto acima.

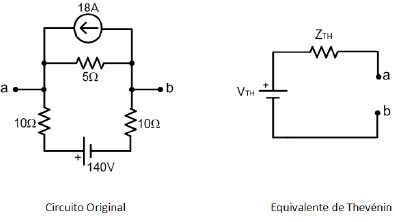

O teorema de Thévenin afirma que um circuito linear, com exceção da carga, pode ser substituído por um circuito equivalente que contenha somente uma fonte de tensão independente (VTH), conectada em série com uma impedância (ZTH), de modo tal que a relação corrente x tensão na carga não seja alterada. Para o circuito a seguir, admitindo como ponto de conexão com a carga os pontos indicados por “a” e “b”, os valores de VTH e ZTH são respectivamente apresentados em uma alternativa que segue. Assinale-a.
