Associe as colunas a seguir, relacionando as características fundamentais das técnicas combinadas de modulação M-ário de envelope linear e constante.

(1) MPSK

(2) QAM

(3) MFSK

(4) OFDM

( ) Essa modulação não possui energia constante por símbolo e nem distância constante entre os estados de símbolo possíveis.

( ) A eficiência da largura de banda dessa modulação diminui com o aumento de M.

( ) Modulação ideal para fornecer sinalização eficiente de potência.

( ) A modulação é detectada coerentemente ou codificada diferencialmente para a detecção diferencial não-coerente.

Assinale a alternativa que contém a ordem CORRETA de associação, de cima para baixo.

Um modulador 64-QAM de um sistema de comunicação digital é utilizado para desempenhar uma transmissão de dados a uma taxa de símbolos de 1600bauds sobre uma portadora de 1200Hz. Nesse contexto, assinale a alternativa CORRETA.

Considerando a transmissão de uma sequência de bits com um comprimento de 8.000.000 bits, avalie o acerto das afirmações adiante e marque com (V) as verdadeiras e com (F) as falsas.

( ) São necessários 2.000.000 símbolos para transmitir esses bits, usando um sistema PAM quaternário.

( ) São necessários 20 segundos para transmitir esses bits em um sistema 16-QAM a uma taxa de 100.000 bauds.

( ) Se for usado um sistema de codificação AMI para transmitir os bits, a taxa de símbolos será a mesma que a taxa de bits.

( ) É necessário 1 segundo para transmitir esses bits, utilizando uma codificação Manchester com 2 bits por símbolo a uma taxa de 4.000.000 bauds.

( ) Essa sequência de bits pode representar um sinal de voz codificado em PCM de 8 bits e amostrado a uma taxa de 8KHz e com duração aproximada de 16,7 minutos.

Assinale a alternativa que contém a sequência CORRETA, de cima para baixo.

Sobre o sistema telefônico, analise as proposições que seguem.

I. O ouvido humano escuta sons com frequências até 20KHz. Em função disso, os equipamentos utilizados no sistema telefônico são especificados com uma resposta em frequência de até 20KHz.

II. São exemplos de sistemas de sinalização numa interface de assinante analógico: Sistema de pulsos, sistema de tons, sinalização acústica e sistemas E+M.

III. O sinal de “ring”, sinalização de chamada, que era enviado para um antigo telefone analógico com campainha eletromecânica é o mesmo que é enviado para um telefone analógico eletrônico atual. IV. Nas centrais telefônicas digitais, o sinal de um assinante analógico é amostrado, quantizado linearmente e codificado em 8 bits resultando num sinal de 64Kbits.

V. Uma das vantagens do sistema telefônico digital é a qualidade do áudio que, em função da codificação PCM, não sofre atenuação. Essa característica cria problemas com o sinal de eco causado pelo “casamento” inadequado de impedâncias.

Assinale a alternativa que apresenta somente as proposições CORRETAS.

A transmissão digital de sinais é amplamente utilizada em sistemas de telecomunicações, sendo empregados diversos meios de transmissão, entre esses os fios de cobre, fibras ópticas e os canais sem fio. No contexto dessas transmissões, assinale a alternativa CORRETA.

Um sistema de radiodifusão opera na frequência de 1 GHz em uma cidade média. A potência entregue à antena pelo transmissor é de 124 W. A antena está localizada a uma altura de 100 m e possui ganho de 3 dBi. O sinal é recebido por um receptor localizado a 10 Km de distância da antena transmissora, a uma altura de 10 m e utilizando uma antena com ganho de 6 dBi.

Considere:

log(124 )=2,09

Atenuação do enlace modelo Okumura-Hata, com as constantes arredondadas para 3 algarismos significativos e considerando frequência em MHz, altura em m e distância em Km:

!$ A_L = 69,5+26,2.log(f) - 13,8.log(h_t) -a(h_r) + (44,9 - 6,55.log(h_t)).log(d) !$

!$ a(h_r) = ( 1,1.log(f) - 0,7).h_r - (1,56.log(f) - 0,8) !$

Equação para o modelo reflexão no solo

!$ P_r P_t.G_t.G_r. \left ( { \large h^2_t + h^2_r \over d^4} \right) !$

Assinale a alternativa CORRETA com relação às potências de recepção, em dBm, calculadas pelo modelo de Okumura-Hata e pelo modelo de reflexão no solo.

A diversidade, diferente da equalização, é uma técnica de recepção de comunicações que oferece melhorias do enlace sem fio sem a necessidade de complexidades e custos adicionais na implementação. A diversidade explora a natureza aleatória da propagação de rádio, localizando caminhos de sinal independentes para a comunicação. Com essas técnicas as SNRs (relações sinal/ruído) instantânea e média nos receptores podem ser melhoradas até 30dB.

Relacione nas colunas a seguir as considerações práticas de cada uma das diversidades.

(1) Diversidade espacial

(2) Diversidade de polarização

(3) Diversidade de frequência

(4) Diversidade de tempo

( ) Usada principalmente para enlaces de rádio fixo como aqueles enlaces de micro-ondas de visada direta. Essa técnica reduz de forma importante o espalhamento de atraso de caminho múltiplo sem reduzir significativamente a potência recebida.

( ) Uma implementação moderna dessa técnica envolve o uso do receptor RAKE para CDMA com espectro espalhado onde o canal de caminho múltiplo oferece redundância na mensagem transmitida.

( ) Na categoria mais simples, chamada de diversidade de seleção, ela é feita fazendo-se o uso de m de moduladores cujos ganhos são ajustados para fornecer a mesma SNR média para cada ramo.

( ) O raciocínio por trás dessa técnica é o uso de portadoras separadas por mais do que a largura de banda de coerência do canal. Esses canais não estarão correlacionados e assim vão apresentar diferentes atenuações.

Assinale a alternativa que contém a ordem CORRETA de associação, de cima para baixo.

A norma brasileira ABNT NBR 14565:2013 especifica um sistema de cabeamento estruturado em ambientes comerciais e data centers. Leia as proposições abaixo.

I. O elemento MUTO corresponde a pontos com 2 ou mais tomadas de telecomunicações instaladas a uma distância inferior a 5 metros dos equipamentos terminais.

II. Subsistema de cabeamento de backbone de campus, subsistema de cabeamento de backbone de edifício e subsistema de cabeamento horizontal são os subsistemas do cabeamento estruturado, conforme o tamanho da edificação e a forma de conexão dos cabos e distribuidores; um ou outro desses subsistemas podem não estar presente em um projeto de cabeamento estruturado.

III. No cabeamento horizontal, o tamanho máximo do link permanente depende da categoria do cabo a ser utilizado; sendo que, para a categoria 5e, o tamanho máximo é 90 metros e para as categorias 6 e 6a, é 100 metros.

IV. Área de trabalho corresponde ao espaço físico onde estão localizadas as tomadas de telecomunicações; cada área de trabalho deve ser atendida no mínimo por duas tomadas de telecomunicações sendo uma delas uma tomada modular de 8 vias, RJ45, categoria 5e ou superior.

V. As categorias de cabeamento estruturado definem os requisitos elétricos de cabos, tomadas e demais elementos de conexão elétrica utilizados nas instalações de telecomunicações de um edifício comercial; o procedimento de certificação do cabeamento estruturado verifica se, após a instalação, o cabeamento atende aos requisitos elétricos da categoria especificada no projeto.

Assinale a alternativa que apresenta somente as proposições CORRETAS.

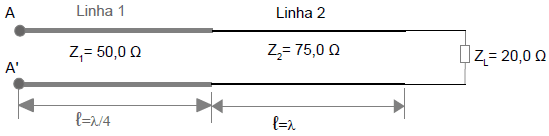

O circuito abaixo mostra uma carga conectada à linha de transmissão sem perdas 1 que, por sua vez, está conectada à linha de transmissão sem perdas 2. As impedâncias características das linhas de transmissão 1 e 2 são Z1 e Z2 respectivamente. Os comprimentos das linhas de transmissão estão fornecidos em função do λ de operação. Qual o valor da impedância vista nos termais A, A' ?

Assinale a alternativa que responde CORRETAMENTE à questão acima.

Sobre fibra óptica e redes ópticas considere as proposições que seguem.

I. A atenuação na fibra ocorre devido à absorção, ao espalhamento e à dispersão temporal da luz.

II. O balanço do tempo de subida ou de dispersão de um enlace óptico é utilizado para verificar se o enlace pode operar a uma determinada taxa de bits.

III. Nos enlaces DWDM, a fibra preferencialmente empregada é a fibra padrão ITU G653, fibra com dispersão deslocada, pois essa fibra diminui a interferência entre os canais adjacentes.

IV. Nas redes GPON, a ligação entre a OLT e o Splitter é realizada com uma única fibra, sendo que os dados de downstream seguem em um comprimento de onda enquanto os dados de upstream seguem em outro comprimento de onda.

V. A dispersão na fibra óptica multimodo é o resultado da dispersão modal.

Assinale a alternativa CORRETA.
