Com relação aos elementos de máquinas, numere corretamente a coluna da direita de acordo com o texto correspondente à coluna da esquerda:

(1) Utilizada na transmissão de movimento entre eixos perpendiculares entre si.

(2) Podem ser de tração, de compressão, de fita, e de torção.

(3) Também conhecida como meia-lua ou de disco.

(4) Sua função é manter fixo ou limitar movimento axial entre um eixo e outras peças numa montagem

(5) Transmitem o torque necessário e posicionam concêntrica a ferramenta, com relação ao fuso da máquina.

(6) Aplicação muito recomendada em máquinas ou equipamentos que funcionam sob vibrações constantes e/ou intermitentes.

( ) Chaveta woodruff

( ) Anel de retenção

( ) Mola mecânica

( ) Arruela de pressão

( ) Engrenagem cônica

( ) Porta-ferramenta

A ordem CORRETA de associação, de cima para baixo, é:

Equipamentos e/ou dispositivos mecatrônicos utilizam sistemas de transmissão de movimento e potência. Das alternativas apresentadas abaixo, assinale a que cita apenas exemplos de sistemas de transmissão de movimento e potência utilizados em equipamentos mecatrônicos:

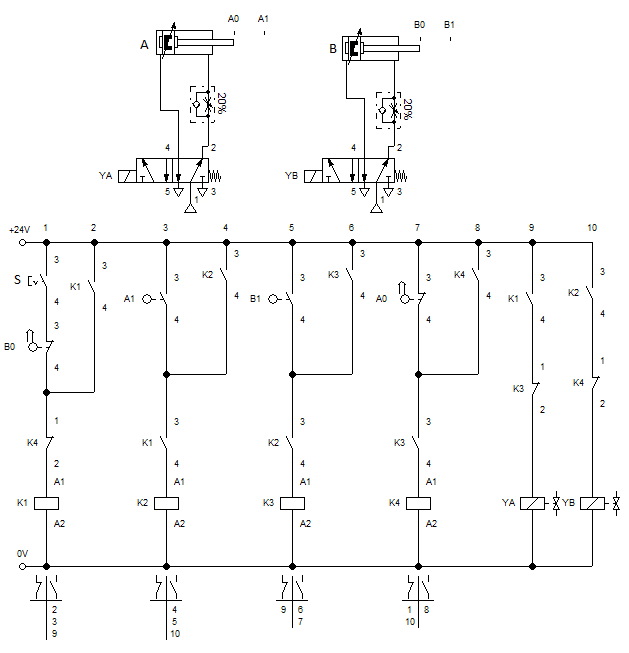

A figura apresentada a seguir é um circuito eletropneumático constituído de dois atuadores para a execução de uma determinada tarefa. Analise o circuito e marque (V) para as afirmativas verdadeiras e (F), para as falsas.

( ) A ativação do relé K2 faz o atuador B recuar.

( ) A movimentação dos atuadores é de acordo com a seguinte sequência algébrica: A+ B+ (A- B-)

( ) Os sensores A1 e B1, são pré-condições de ativação dos relés K2 e K3, respectivamente.

( ) A condição para iniciar a movimentação do sistema é que o atuador A esteja recolhido (sensor A0 ativado) e o botão S seja pressionado.

( ) A ativação do relé K4 faz o atuador B avançar.

( ) O circuito eletropneumático foi feito com base no método denominado Cadeia Estacionária.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

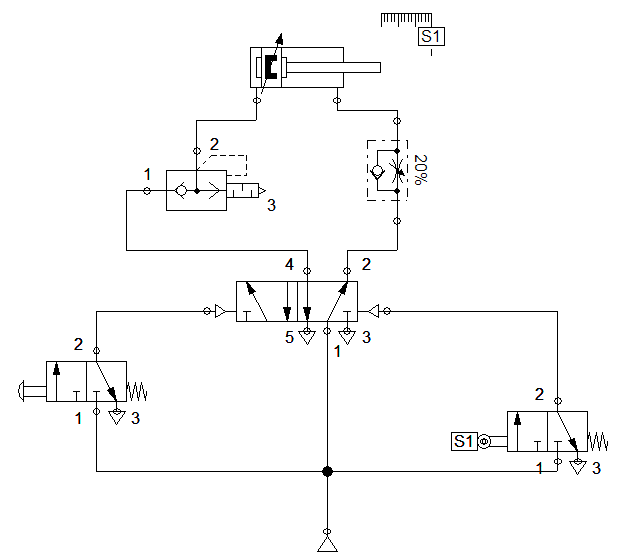

Analise o circuito abaixo e assinale as alternativas corretas.

( ) O atuador avança rápido e retorna lento por causa das válvulas de escape rápido e da válvula reguladora de vazão.

( ) Quando a haste do atuador atinge o rolete S1, ocorre o retorno automático.

( ) Durante o recuo do cilindro, o ar entra na válvula de escape rápido pela via 2 e sai pela via 1.

( ) A válvula reguladora de vazão instalada controla a velocidade do cilindro no avanço e no recuo.

( ) Ao comandar a válvula 3/2 vias de botão, o ar que entra na via 1 da válvula, sai na via 2, acionando o piloto da válvula direcional 5/2 vias. Com isso o cilindro avança.

( ) O atuador apresentado no sistema possui duplo amortecimento regulável.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

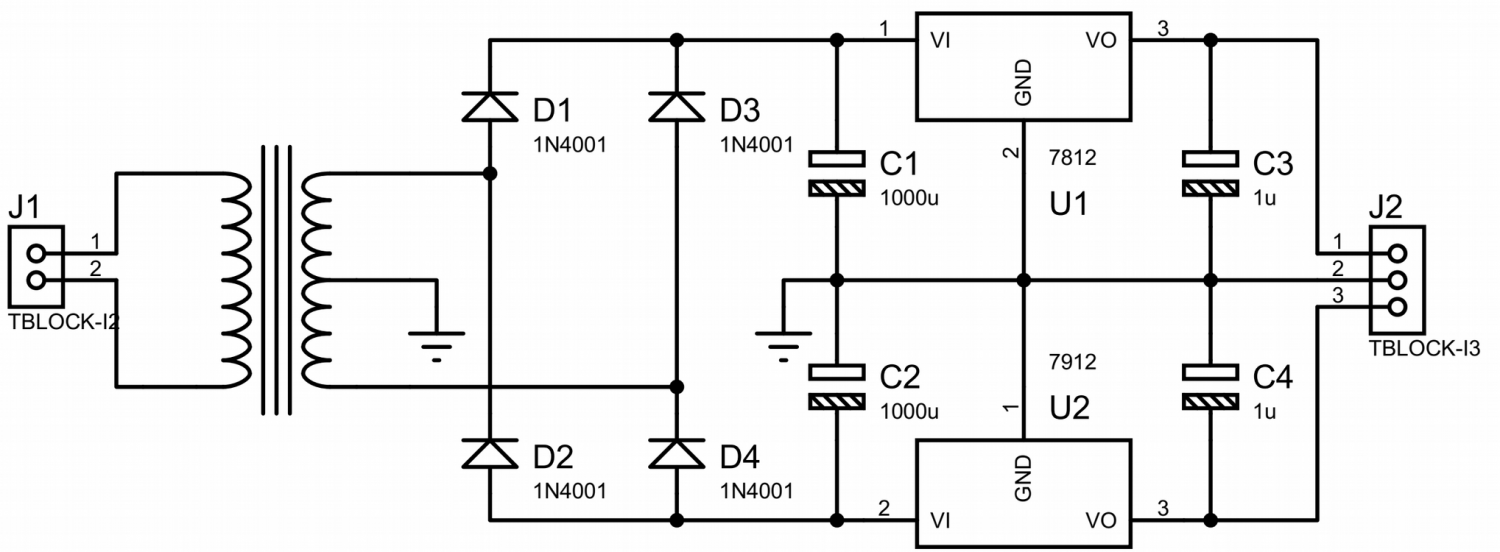

Qual é nome mais utilizado para o circuito elétrico da Figura XX?

Figura XX.

De acordo com o vocabulário internacional de metrologia, é CORRETO afirmar que:

“Vários são os fatores que podem impedir um bom rendimento do grupo, como o seu tamanho, o grau de motivação de seus membros, a falta de coesão, dificuldades de comunicação e até mesmo normas restritivas ao seu bom funcionamento.” (Quadros, D. ; Trevsisa, R.M., 2009, p.6 apud CARDOZO, C. G.; Silva, L., O., A importância do relacionamento interpessoal no ambiente de trabalho. Interbio v.8 n.2, p. 31, 2014

Assinale a alternativa CORRETA, que contém estratégias eficazes para o bom funcionamento de um grupo de trabalho:

Assinale a alternativa CORRETA que estabelece, de acordo com a Norma Regulamentadora 17 – Ergonomia, nas atividades de processamento eletrônico de dados, deve-se, salvo o disposto em convenções e acordos coletivos de trabalho, observar o seguinte:

De acordo com o Plano de Desenvolvimento Institucional (PDI) do IFSC, assinale a alternativa CORRETA:

Considerando as diretrizes para a extensão na educação superior brasileira, homologadas em 2018 pelo Conselho Nacional da Educação (CNE), os projetos dos cursos de graduação devem trazer a previsão institucional e o cumprimento de parte do total da carga horária curricular estudantil em atividades de extensão. A esse respeito, assinale a alternativa CORRETA:
