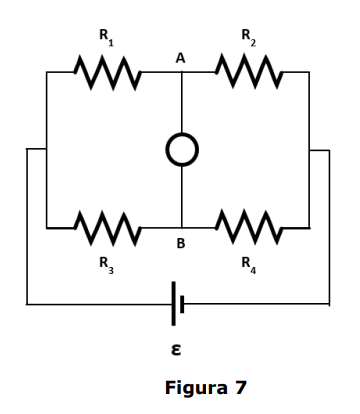

A Ponte de Wheatstone é um circuito amplamente utilizado na medição de resistências elétricas. Ela é projetada para encontrar o equilíbrio de um circuito de ponte, em que as correntes em diferentes ramos se anulam. No entanto, em alguns casos, a ponte não está em equilíbrio. Considere uma Ponte de Wheatstone em que as resistências R1 , R2 R3 e R4 são conhecidas, conforme Figura 7 abaixo. Suponha que a ponte não esteja em equilíbrio e, portanto, uma diferença de potencial V é observada entre os pontos A e B.


Com base nesse contexto, determine a diferença de potencial V entre os pontos A e B da Ponte de Wheatstone, dado que = 120V R₁ = 100 R₂ = 200 R₃ = 150 e R₄ = 100.

Considere um corpo negro que emite radiação eletromagnética, cujo pico de emissão é determinado pelo comprimento de ondamáx de acordo com a lei de Wien. Suponha que esse corpo negro possua uma temperatura T. Com base nessas informações, assinale a alternativa que melhor descreve a relação entre a potência radiante por unidade de área P/A (também conhecida como densidade de potência, calculada pela lei de Stefan-Boltzmann) para dois corpos negros diferentes, onde o comprimento de onda de máxima emissão 2 é o dobro do comprimento de onda de máxima emissão1.

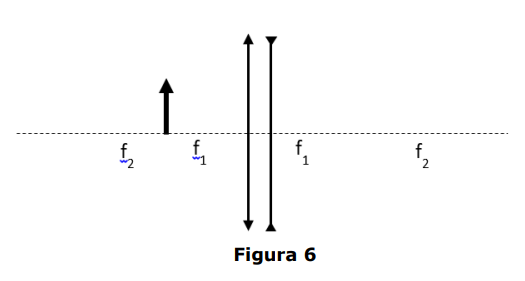

A associação de lentes é frequentemente utilizada para obter características específicas na imagem final de um objeto, como é o caso da luneta astronômica e do microscópio composto. Na Figura 6 abaixo, temos uma representação de uma associação entre uma lente convergente delgada com distância focal f1 = 10 cm e uma lente divergente também delgada com distância focal f2 = 20 cm, separadas por uma distância de 5 cm.

Ao posicionar um objeto a uma distância de 12 cm à esquerda da lente convergente, a imagem final observada por um observador à direita da lente divergente terá as seguintes características:

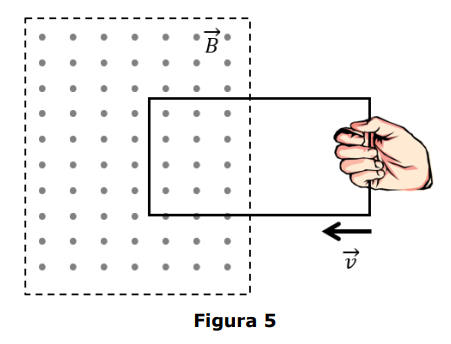

Uma espira quadrada, com uma indutância desprezível, está sendo inserida dentro de uma região de campo magnético uniforme que se orienta para fora do plano da página, conforme Figura 5 abaixo. Durante esse movimento, ocorre a indução de uma corrente elétrica na espira devido à interação entre o campo magnético e a espira.

Com base nesse contexto, a corrente elétrica induzida terá sentido na espira e a força magnética resultante atuará para .

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

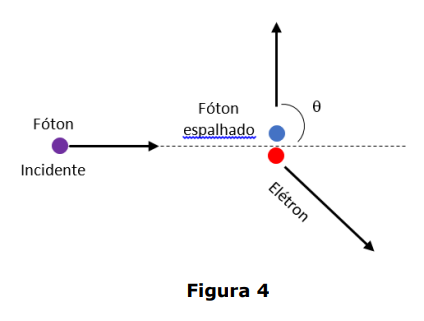

Em 1923, Arthur Holly Compton conduziu uma série de experimentos para investigar o fenômeno de espalhamento dos Raios-X por elétrons em um determinado alvo. Durante os experimentos, ele observou um comportamento intrigante: ao incidir uma onda eletromagnética sobre o alvo, os fótons colidiam com os elétrons e sofriam uma redução em sua energia. Considere um fóton com uma frequência de 3 x 10¹⁸ Hz, que colide elasticamente com um elétron inicialmente em repouso, conforme mostrado na Figura 4 abaixo:


Com base nessas informações, utilizando ângulo de espalhamento = 90°, constante de Planck h = 6,6 × 10⁻³⁴ m²kg/s, velocidade da luz c = 3 × 10⁸ m/s e a massa do elétron m_e = 9,1 × 10⁻³¹ kg e, qual é o valor aproximado do comprimento de onda do fóton espalhado?

As equações de Maxwell são fundamentais para descrever e compreender o comportamento dos campos eletromagnéticos. Cada uma das quatro equações desempenha um papel importante na teoria eletromagnética. No entanto, apenas uma dessas equações foi formulada primeiramente por James Clerk Maxwell. Qual é o significado da equação formulada primeiramente por Maxwell?

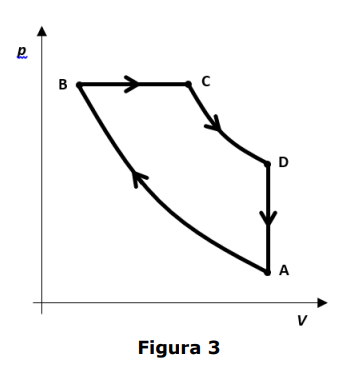

Os ciclos termodinâmicos são fenômenos que envolvem a conversão de energia térmica em trabalho mecânico ou a realização de trabalho mecânico em um sistema. Esses ciclos abrangem uma variedade de configurações e têm aplicações em diversos campos. Um exemplo relevante é o ciclo Diesel, amplamente utilizado em motores de combustão interna. Com base no exposto acima e considerando o ciclo Diesel teórico apresentado no gráfico da Figura 3 abaixo, relacione a Coluna 1 à Coluna 2.
Coluna 1

1. Curva A B 2. Curva BC 3. Curva CD 4. Curva DA
Coluna 2
( ) Realização de trabalho pelo sistema. ( ) Transformação adiabática. ( ) Rejeição de calor pelo sistema. ( ) Realização de trabalho pelo sistema.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

A visão das cores é um processo complexo que envolve diferentes tipos de células fotossensíveis presentes na retina. A luz atravessa diferentes estruturas presentes no olho até atingir os cones e os bastonetes que são responsáveis pela detecção de estímulos luminosos e desempenham papéis distintos na percepção visual. Com base nesse contexto, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.
( ) Os cones são responsáveis pela visão em cores, diferenciando diferentes frequências da luz, e são mais sensíveis a altas amplitudes da onda luminosa.
( ) Os bastonetes são responsáveis pela visão em preto e branco e são mais sensíveis a altas amplitudes da onda luminosa.
( ) Os cones são responsáveis pela visão em preto e branco, diferenciando diferentes amplitudes da onda luminosa, e são mais sensíveis a baixas frequências da luz.
( ) Após atravessar a pupila, a luz passa pelas seguintes estruturas, em ordem, do olho até atingir a retina: Córnea, Humor Aquoso, Cristalino e Humor Vítreo.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

O efeito fotoelétrico é um fenômeno no qual a luz incidindo em um material pode arrancar elétrons desse material. O estudo do efeito fotoelétrico por Albert Einstein, em 1905, foi fundamental para o desenvolvimento da teoria quântica da luz e lhe rendeu o Prêmio Nobel de Física em 1921. Durante o efeito fotoelétrico, a energia dos fótons incidentes pode ser transferida para os elétrons do material. Se a energia dos fótons, que depende da da luz, for suficiente para superar a energia de , os elétrons serão liberados do material. Já a quantidade de fotoelétrons emitidos depende da da luz incidente e da do material. O local de onde os fotoelétrons são arrancados depende do tipo de material utilizado. Em metais, os fotoelétrons são arrancados, em geral, da do material. Já em semicondutores, os fotoelétrons são arrancados da banda de .

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.
