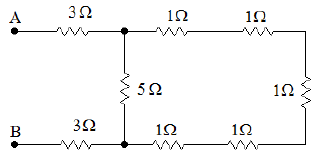

Dado o circuito elétrico a seguir, assinale a alternativa que corresponde a resistência equivalente entre os pontos A e B.

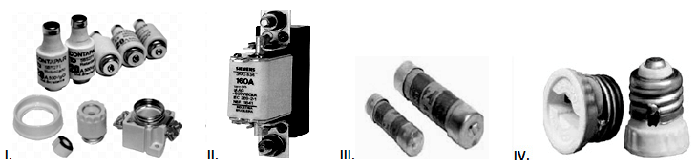

Sobre os tipos de fusíveis, assinale a alternativa correta.

Analise o circuito a seguir e seu circuito equivalente Thévenin:

Assinale a alternativa que apresenta, respectivamente, os valores de Vth e Rth do circuito equivalente:

Assinale a alternativa que descreva a principal diferença entre uma ponte de Wheatstone e uma ponte de Kelvin.

Sobre motores de corrente contínua, analise as afirmações a seguir.

I. O campo magnético necessário para o funcionamento do motor de corrente contínua pode ser gerado por meio de um ímã permanente ou por meio de um enrolamento de campo no estator.

II. O motor de corrente contínua com ligação em paralelo possui a característica de apresentar uma alta velocidade em vazio, fazendo-se necessário o uso de dispositivos como reostatos de partida a fim de se evitar um disparo da velocidade do motor.

III. Os motores de excitação composta combinam características de desempenho das máquinas de campo paralelo e de campo série.

Está(ão) correta(s) a(s) afirmativa(s):

Na figura a seguir são mostradas formas de onda de tensão e corrente para um circuito elétrico em corrente alternada.

Analisando as formas de onda da figura, assinale a alternativa correta:

Para motores monofásicos, analise as afirmativas a seguir.

I. Motores de fase divididas possuem dois enrolamentos, um principal e um auxiliar (ou de partida). Para que esse motor funcione, as correntes dos dois enrolamentos devem estar em fase.

II. Capacitores são utilizados para melhorar o torque de partida e o fator de potência de motores monofásicos de fase dividida.

III. Motores com polos sombreados possuem bobinas auxiliares, chamadas bobinas de arraste, que produzem um campo defasado daquele das bobinas principais.

Assinale a alternativa correta:

Considerando-se um transformador monofásico ideal, com razão de espiras do primário para o secundário de 10:1, analise as afirmativas a seguir.

I. A razão entre as tensões de primário e secundário neste transformador é de 10 para 1, ou seja, trata-se de um transformador abaixador.

II. A razão entre as potências de primário e secundário neste transformador é de 1 para 10.

III. A razão entre as correntes de primário e secundário é de 1 para 1, ou seja, as correntes de primário e secundário são iguais.

Está(ão) correta(s) as afirmativas:

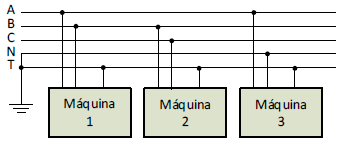

A figura a seguir mostra a ligação elétrica parcial de uma planta industrial.

Conforme a a figura, O padrão de aterramento seguido para a ligação das máquinas é:

Entre as afirmativas a seguir, assinale a alternativa correta.
