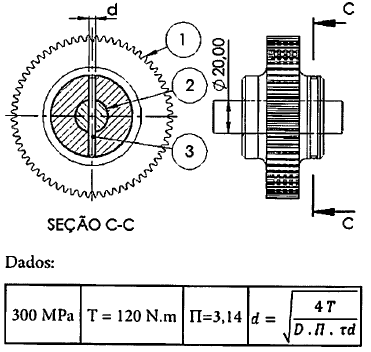

O desenho abaixo representa uma montagem de uma engrenagem, um eixo e um pino. Observa-se que a engrenagem está fixada no eixo por meio de um pino. Baseado no desenho com medidas em mm e nas informações, calcule o diâmetro"d" do pino.

A medida do pino calculado é:

Chavelas são elementos de máquinas que transmitem potência, assim estão sujeitos a solicitações mecânicas que podem levá-las à falha.

As falhas ocorrem por dois tipos de solicitações mecânicas, a alternativa que apresenta essas solicitações é:

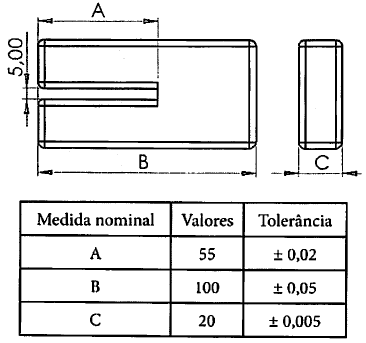

Com base no desenho e na tabela indicados abaixo, responda:

Qual alternativa apresenta o conjunto de instrumentos para medição, considerando a ordem direta: instrumentos de medição, faixa e resolução para efetuar as medições em A, B e C, respectivamente:

Acerca de manutenção, pode-se afirmar que:

I. Manutenção que se embasa na utilização de instrumentos e na coleta de evidências em tempo real por meio de processamento de sinais, possibilitando por comparações com modelos estabeleci dos as condições dos itens em operação.

II. Manutenção em que se faz após constatação de parada de equipamento devido à falha em um item.

III. Manutenção que consiste na realização de um reparo programado com critérios predeterminados.

Baseando-se nas afirmações acima, pode-se dizer que os itens I, II e III referem-se, respectivamente, às seguintes manutenções:

A figura a seguir ilustra um recorte de um projeto elétrico de uma residência. Nela, são destacados os pontos 1, 2, 3, 4 e 5. Nela, também, são apresentados dois circuitos: um de iluminação, com potência total de 444,50VA (circuito 1) e outro de tomadas de uso geral, com potência total de 254VA (circuito 2).

A legenda dos condutores utilizados no recorte do projeto elétrico é apresentada na figura a seguir:

Considerando a tensão de fase 127V, analise as afirmativas a seguir:

I. O ponto de iluminação 2 pode ser acionado por meio de dois interruptores.

II. A corrente que circula na fase do circuito 1 é 3A.

III.No eletroduto representado pelo número 4, dois retornos interligam os interruptores, e o outro retorno deve ser ligado à lâmpada juntamente com o condutor neutro.

IV. A corrente que circula na fase do circuito 2 é 2A.

É correto o que se afirma em:

O laboratório de mecatrônica do IFSP precisa ser reformulado. Dentre os tópicos da reformulação, está a troca das luminárias. Após algumas pesquisas de mercado, foram coletadas as informações apresentadas no quadro a seguir.

Considerando que:

• São necessárias 5 luminárias (independente da tecnologia escolhida) para garantir a correta ilminação do ambiente.

• O sistema de iluminação permanece completa mente ligado,08h por dia, durante 20dias por mês.

• O custo do kWh é de RS 0,70.

Após 1 mês da instalação do sistema, avalie as afirmações a seguir.

I. O valor gasto em energia elétrica coma instalação das luminárias de LED é inferior ao preço unitário da luminária.

II. As luminárias fluorescentes gastam R$33,60 por mês.

III. O valor gasto em energia elétrica com a instalação das luminárias incandescentes é superior ao preço unitário da luminária.

IV. Os gastos com energia elétrica, ao escolher a tecnologia Fluorescente em vez da de LED, levam a um aumento de 50% com os gastos de energia elétrica.

É correto o que se afirma em

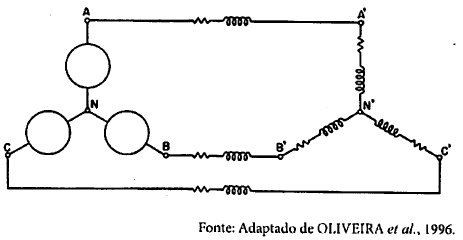

Considerando-se sistemas de transmissão em corrente alternada, o sistema trifásico tornou-se o mais conveniente, por razões técnicas e econômicas. Desse modo, tanto os geradores, como as cargas trifásicas, podem ser configurados como estrela ou triângulo. Um sistema de tensões trifásico simétrico alimenta uma carga trifásica equilibrada ligada em estrela, conforme apresentado na figura a seguir. O circuito é conhecido como circuito estrela-estrela.

Sabendo-se que a tensão entre a fase A e o neutro, ou seja, !$ \dot{V}_{AN}=220 \angle 0ºV !$, e que o gerador tem uma seqüência de fases positiva (ou direta - seqüência ABC), as tensões de linha !$ \dot{V}_{AB} !$, !$ \dot{V}_{BC} !$ e !$ \dot{V}_{CA} !$ são, respectivamente:

Os motores de corrente alternada, mais especificamente motores de indução ou motores assíncronos, estão presente sem grandes partes dos acionamentos industriais. Dentre as suas vantagens, podem-se citar: construção simples, densidade menor (se comparados com motores de corrente contínua), manutenção simples, dentre outras.

Desse modo, considere um motor de indução trifásico, rotor a gaiola,com as seguintes características: ten são de alimentação: 220V, freqüência: 60Hz, velocidade síncrona: 120 rad/s, escorregamento: 2%. Adotando-se !$ \pi=3 !$, a velocidade (aproximada) medida no rotor em RPM, é:

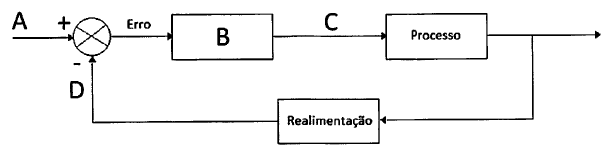

A figura a seguir apresenta um exemplo de malha fechada de controle:

Com base na imagem, indique, respectivamente, o papel dos itens A, B, C e D na malha:

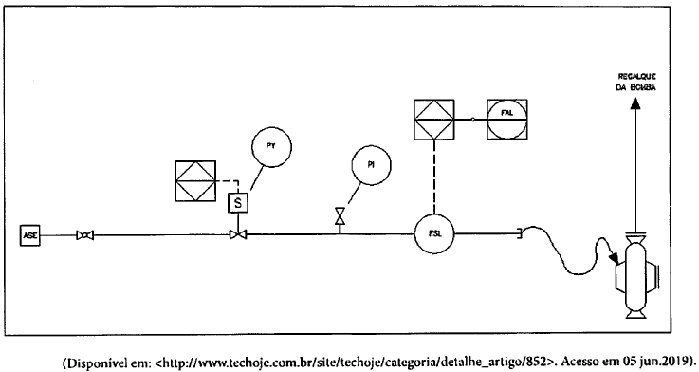

A Norma ISA 5.1 versa sobre a nomenclatura de equipamentos de instrumentação em plantas industriais. Um exemplo é mostrado na figura abaixo:

Com base no diagrama apresentado, qual das nomenclaturas representa um manometro:
