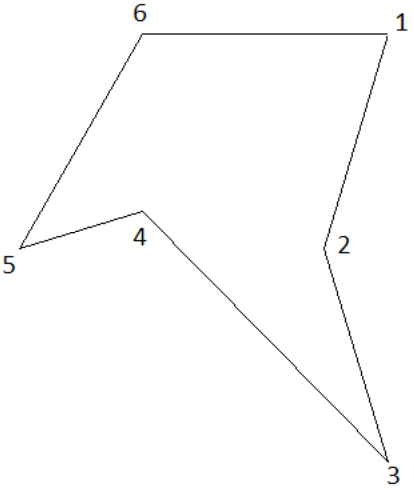

Em um levantamento topográfico, um técnico em edificações foi contratado para calcular as medidas do terreno, conforme figura abaixo. Ao iniciar seu levantamento pelo ponto 1, ele determinou o azimute à direita partindo do Norte referente ao alinhamento 1-2, igual a 196°42’39’’.

Obs.: os pontos cardeais são representados por North (N), South (S), East (E) e West (W).




Qual alternativa está correta quanto ao rumo correspondente a este azimute?

Conforme as definições dos componentes integrantes de sistemas prediais de esgoto sanitário, apresentado na ABNT NBR 8160:1999, analise as afirmações abaixo e assinale a alternativa correta:

I. Desconector: Dispositivo desprovido de fecho hídrico, destinado a vedar a passagem de gases no sentido oposto ao deslocamento do esgoto.
II. O ramal de ventilação deve ser instalado com aclive mínimo de 0,5%, de modo que qualquer líquido que, porventura, nela venha a ingressar, possa escoar totalmente por gravidade para dentro do ramal de descarga ou de esgoto em que o ventilador tenha origem.
III. Para os ramais de descarga e de esgoto recomendam-se as seguintes declividades mínimas: 2% para tubulações com diâmetro nominal igual ou inferior a 75 mm e 1% para tubulações com diâmetro nominal igual ou superior a 100 mm.

Acerca dos componentes integrantes de sistemas prediais de esgoto sanitário, assinale a alternativa com apenas afirmação(ões) correta(s):

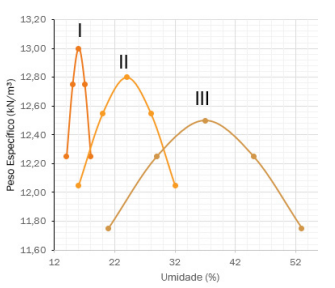

Foram realizados testes de adensamento de solo com as seguintes amostras: argila, silte e areia. O gráfico, a seguir, é capaz de demonstrar o comportamento de cada uma delas em relação à umidade. Considerando apenas as características do intervalo de umidade, pode-se dizer que as amostras respectivas I, II e III são:



Fonte: IFSP, 2023.

Com a realização de um nivelamento geométrico, obtiveram-se os seguintes dados, em campo, apresentados na caderneta de nivelamento a seguir, sendo que o referencial de nível R.N. utilizado é a estaca 0, a qual tem cota igual a 100,00 metros. Com base nas informações fornecidas, determine o valor da cota que está representada com “?” na estaca 3.



Fonte: IFSP, 2023.


A alternativa correta é:

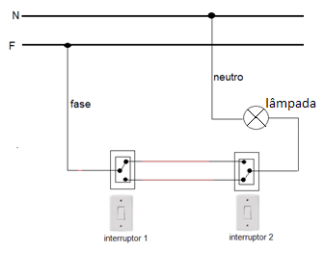

Afigura a seguir apresenta um esquema multifilar de ligação de dois interruptores paralelos ou Three-Way, colocados em dois pontos diferentes de uma instalação elétrica. Esse interruptor tem a finalidade de acender ou de apagar a lâmpada em dois pontos distintos. Com base no esquema mostrado, analise as afirmações a seguir:

I. Mantendo o interruptor 2 na posição em que se encontra e mudando a posição do interruptor 1, a lâmpada acenderá.
II. O esquema apresentado não está correto, pois falta um condutor terra para o correto funcionamento.
III. Os dois interruptores no circuito são do tipo intermediário.




Fonte: IFSP, 2023.



Assinale a alternativa com apenas afirmação(ões) correta(s):

Dentre os Índices de Consistência, tem-se o Limite de Plasticidade (LP), o qual seu método de determinação está descrito na ABNT NBR 7180:2016. Analise as afirmações a seguir a respeito dos dispositivos, bem como da metodologia a ser empregada para a obtenção do LP.

I. O gabarito cilíndrico de comparação, a placa de vidro de superfície esmerilhada e o cinzel são alguns dos dispositivos utilizados para a determinação do LP.
II. Para determinação do LP, deve-se moldar uma pequena porção de solo previamente preparada, a qual deverá ser rolada sobre a placa de vidro, empregando a palma da mão, para dar forma cilíndrica. Este procedimento ocorrerá até que a amostra se fragmente, atinja um diâmetro de 3,0mm e um comprimento da ordem de 100mm.
III. Para o cálculo do LP, serão considerados como satisfatórios os valores de umidades obtidos, quando, em pelo menos três, nenhum deles diferir da respectiva média de mais de 10%.

Assinale a alternativa com apenas afirmação(ões) correta(s):

Um professor junto com o técnico de laboratório resolvem fazer um permeâmetro para explicar a Lei de Darcy e assim encontrar o coeficiente da permeabilidade do solo local. Para isso, prepararam o aparato, conforme a ilustração, com 120 cm de desnível de coluna de água, um cano com 10cm² de seção transversal e comprimento de 120 cm onde fica contido o solo. Foi percebido que, depois de uma hora, houve um escoamento de 108 cm³. Qual é o coeficiente de permeabilidade k desse solo?



Fonte: IFSP, 2023.

O aço CA-50 é um dos mais utilizados nas obras. A barra desse aço possui a superfície obrigatoriamente com nervuras transversais oblíquas, é obtida por laminação quente e possui a tensão de escoamento de 50 kgf/mm² que equivale, na prática, a 500 MPa. Atendendo à ABNT NBR 7480:2022, é inserido um fator de 1,10 para o limite de resistência. Logo, o valor do limite de resistência do aço CA-50, tensão de ruptura esperado para esse aço, é de:

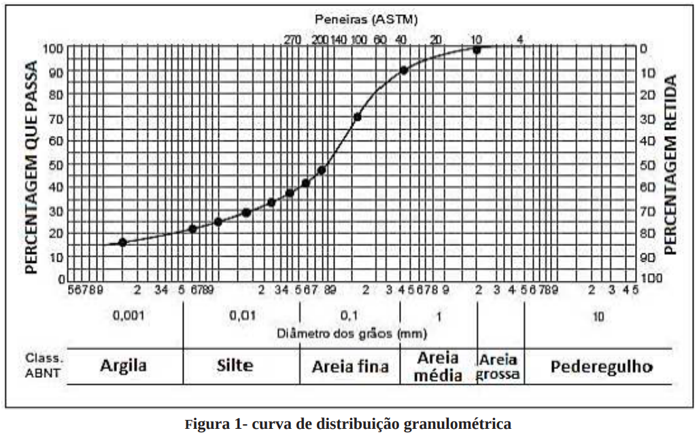

Para a realização do estudo da distribuição do tamanho das partículas que compõem um solo, foi construída uma curva de distribuição granulométrica, conforme pode ser observada na figura 1. Analise as informações que podem ser obtidas a partir da curva granulométrica:

I. O solo em questão apresenta, em sua composição, uma porção de silte igual a 40%.
II. Para a construção da curva da distribuição granulométrica apresentada, foi realizado o ensaio de peneiramento e não foi necessário o de sedimentação.
III. Não há pedregulho na composição deste solo.
IV. O solo em questão apresenta cerca de 49% de areia fina em sua composição.





Fonte: https://www.tecconcursos.com.br/questoes/757017

A partir da análise da curva de distribuição granulométrica apresentada, quais as afirmações são corretas?

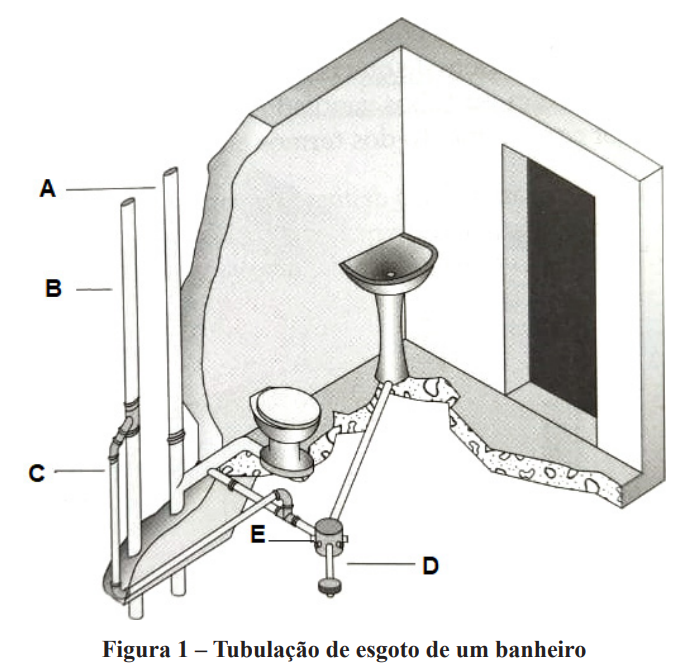

Segundo a ABNT NBR 8160:1999, o sistema de esgoto sanitário tem por funções básicas coletar e conduzir os despejos provenientes do uso dos aparelhos sanitários a um destino apropriado. Para que estes despejos cheguem à rede pública, há a necessidade de se realizar a montagem de tubulações de esgoto em ambientes onde serão produzidos despejos.
Assinale a alternativa que identifica e descreve corretamente os componentes integrantes da tubulação de esgoto:




Botelho, M. H.C.; Ribeiro, G. A. Instalações hidráulicas prediais: Usando Tubos de PVC e PPR. 3ª ed. São Paulo: Blucher, 2010.
