A caracterização de materiais é crucial para o controle de qualidade em processos produtivos. Ametalografia é uma ferramenta muito importante para a caracterização e controle de materiais metálicos e consiste na análise da estrutura de um material metálico por meio de uma superfície devidamente lixada e/ou polida e, de forma geral, atacada com um reagente específico.
Em relação à metalografia pode-se afirmar que

O ensaio de dureza compreende um ensaio mecânico (destrutivo) que é utilizado para determinar a resistência a uma deformação plástica localizada no material em análise. Esse tipo de ensaio é realizado com maior frequência que qualquer outro ensaio destrutivo em função do custo, rapidez e conveniência.

Analise as afirmações a seguir a respeito do ensaio de dureza.

I. Há uma variedade de ensaios de dureza devido à diferença de valores encontrados em materiais dissimilares.
II. Os ensaios Vickers, Brinell e Charpy são exemplos de testes de dureza comumente aplicados em materiais metálicos.
III. O ensaio de dureza Vickers fundamenta-se na utilização de um penetrador de forma piramidal feito de diamante.
IV. A dureza por escleroscópio baseia-se na medição da energia térmica absorvida pela superfície do material em análise quando esta é atingida pelo penetrador.

É correto apenas o que se afirma em:

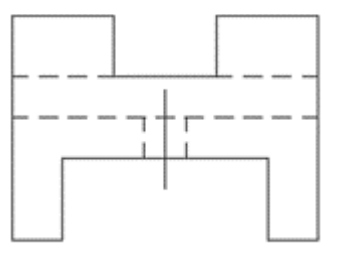

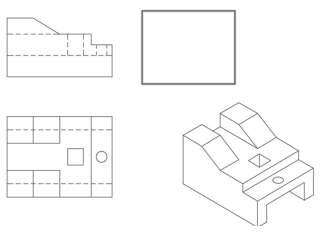

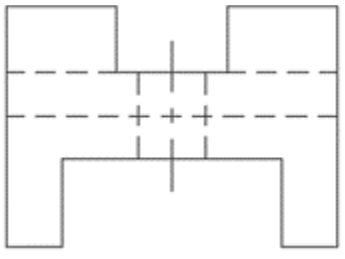

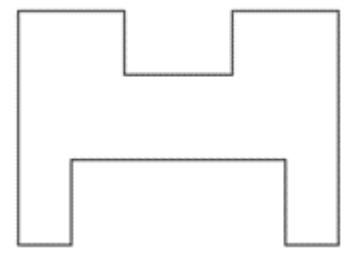

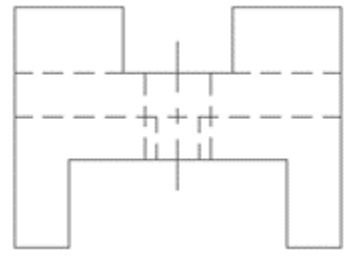

Analise a peça a seguir e assinale a alternativa que contenha a vista faltante.



Fonte: IFSP, 2023.

Para a representação de peças em desenho técnico mecânico, utilizamos as projeções ortogonais e perspectiva isométrica. Assinale a alternativa que contenha a definição correta de projeções ortogonais:

Um técnico em mecânica foi realizar a troca de rolamento em um eixo. Analisando e interpretando o projeto, ele percebeu que a tolerância de medição do diâmetro interno do rolamento deveria ser de 0,005 mm e o diâmetro do eixo de 0,02 mm. Sabendo disso, assinale a alternativa que contenha os dois instrumentos de medição adequados para se medir o diâmetro interno do rolamento e diâmetro do eixo, respectivamente.

O comando Layer (camadas) é uma das principais ferramentas em softwares de CAD. Com base nessa assertivaassinale a alternativa que contenha a definição de sua função:

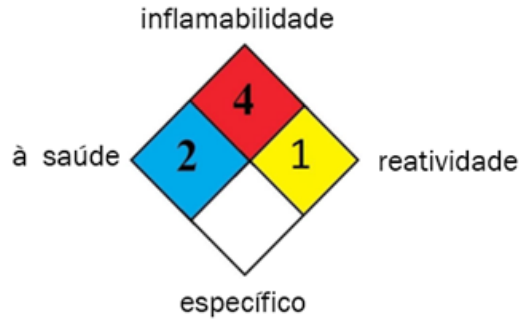

O Diagrama de Hommel é um recurso gráfico cada vez mais utilizado para a segurança do trabalho, pois identifica os riscos potenciais quanto a natureza das substâncias. O diagrama é dividido em quatro riscos: específico, inflamabilidade, reatividade e riscos à saúde. Observe o Diagrama de Hommel para um determinado álcool em gel:



Fonte: IFSP, 2023.

De acordo com o exposto no diagrama, é possível afirmar que:

Em softwares CAD, as ferramentas de restrições são importantes para a manutenção de simetria e forma de peças complexas. Qual a função da ferramenta de restrição de tangente?

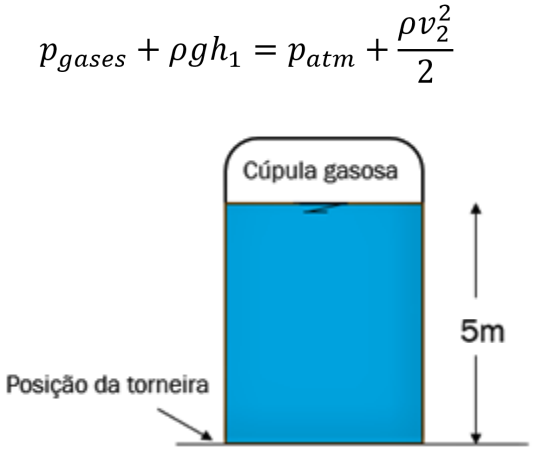

Numa indústria farmacêutica, um tonel totalmente vedado e com a base bastante grande contém uma mistura alcoólica que, durante certo tempo, libera gases que ficam encerrados na cúpula deste tonel. Para ter uma noção do valor da pressão exercida por esses gases, um técnico de laboratório de mecânica abre uma torneira que está na base desse tonel. Na sua medição, o técnico verificou que a velocidade de saída da mistura alcoólica foi de 14 m/s.

Sabendo que a pressão atmosférica local é de 100 kPa, que a densidade da mistura alcoólica é de 800 kgf/m³, que a gravidade é próxima de 10 m/s² e que não há perda de carga na torneira, qual é a pressão exercida por esses gases na cúpula desse tonel?



Fonte: IFSP, 2023.

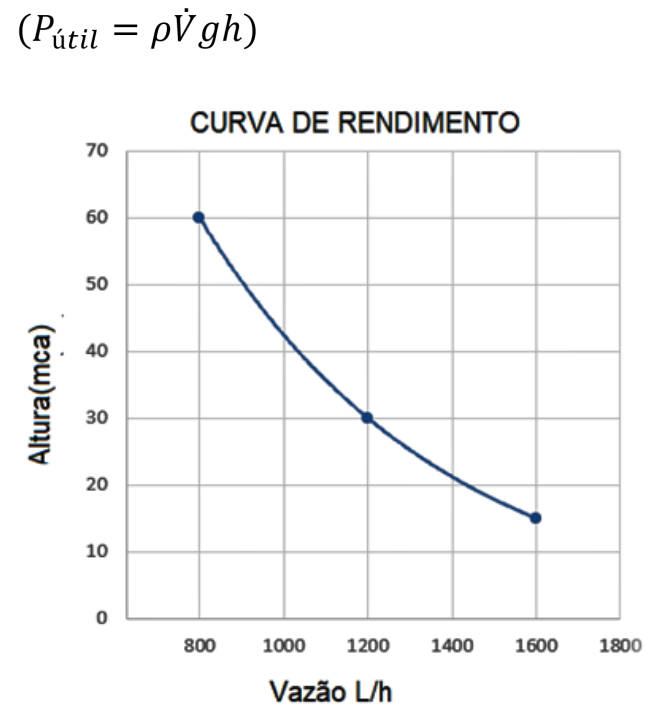

As bombas hidráulicas possuem desempenhos diferentes para cada altura de trabalho em metros de coluna d’água (mca). Por isso, os fabricantes dessas bombas devem indicar, nas embalagens de comercialização, a curva de rendimento para um intervalo típico de uso. Analisando o gráfico a seguir, observa-se que, para uma altura de trabalho de 30 m, há a vazão de 1200 L/h e, considerando que, nessa situação, a bomba dissipa uma potência elétrica de 160 W, estima-se que o rendimento de conversão eletromecânica dessa bomba seja de:

Use g = 10 m/s² e densidade da água 1000 kg/m³




Fonte: IFSP, 2023.
