Em um sistema de navegação aérea, uma aeronave utiliza sinais de rádio frequência para determinar a sua posição em relação a várias estações terrestres. O sistema opera com modulação em amplitude (AM) para transmitir informações sobre a direção e a distância da aeronave até as estações. A frequência portadora utilizada é de 115 MHz, e a informação de direção é transmitida modulando a amplitude da portadora com um sinal de baixa frequência de 30 Hz.

No entanto, foi identificado que, em algumas situações, devido a interferências, a portadora da onda de rádio acaba sendo suprimida. Mesmo assim, o sistema é capaz de realizar a demodulação e de extrair a informação necessária para a navegação.

Qual tipo de demodulador seria ideal para este cenário?

Considere o seguinte circuito elétrico composto por uma fonte Vi, uma impedância Z e uma resistência R:

Fonte: IFSP, 2024.

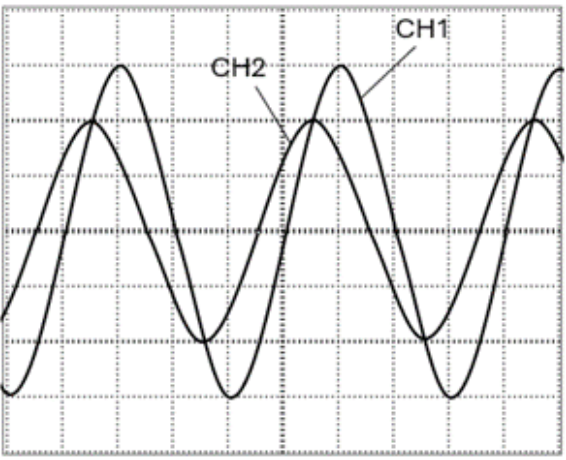

Para esse circuito, a seguinte medida foi feita pelo osciloscópio:

Fonte: IFSP, 2024.

Analisando a medida feita, assinale a afirmativa verdadeira:

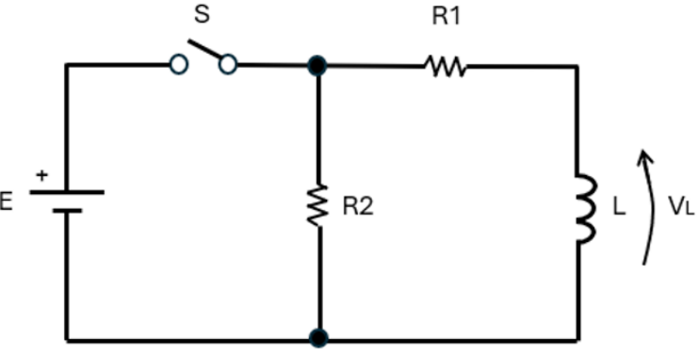

O circuito elétrico a seguir será utilizado para o estudo da dinâmica de carga e de descarga de um indutor:

Fonte: IFSP, 2024

Considere que o indutor esteja inicialmente descarregado. As equações gerais de carga e de descarga do indutor são:

\( V_{L\ }CARGA\left(t\right)=V_C\ .\ e^{-\dfrac{t}{τ}} \)

\( V_{L\ }DESCARGA\left(t\right)=V_D\ .\ e^{-\dfrac{t}{τ}} \)

onde \( τ=\dfrac{L}{R} \)

A chave S foi fechada, iniciando um ciclo T1 de carga completa do indutor. Para este estudo, será considerado:

\( T1=5\ .\ τ \)

Após o ciclo T1 de carga completa a chave S foi aberta, iniciando um ciclo T2 de descarga completa do indutor. Para este estudo, será considerado:

\( T2=5\ .\ τ \)

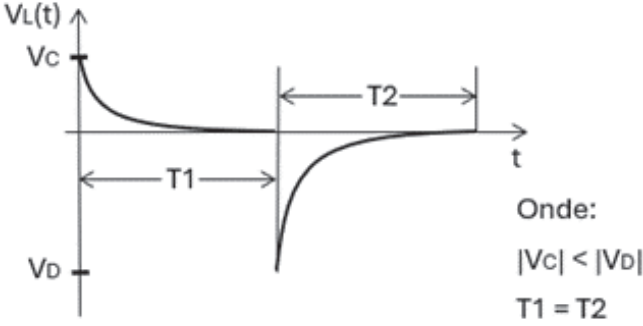

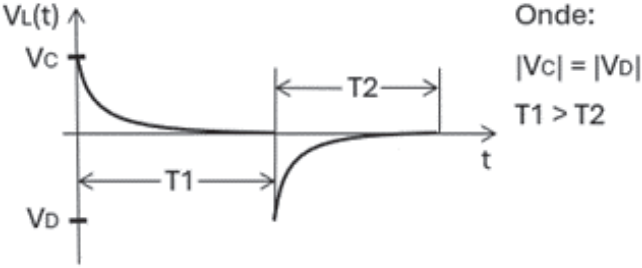

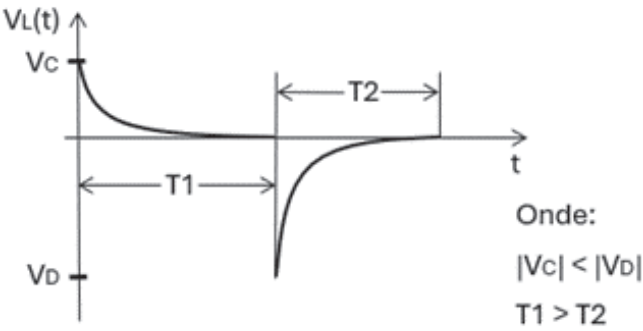

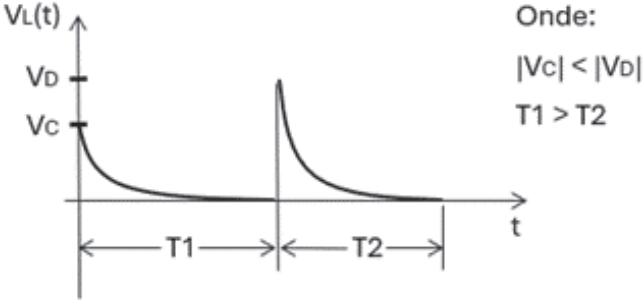

Assinale a alternativa que representa graficamente os ciclos de carga e de descarga do indutor esperados para esse estudo:

Termopares tipo J são essenciais em indústrias de processamento de metais, especialmente em fornos de alta temperatura, para monitorar e controlar a temperatura de forma precisa. Em uma instalação de tratamento térmico, a sensibilidade do termopar utilizado é conhecida como 50 μV/°C entre 0°C e 500°C, e 70 μV/°C acima de 500 °C. Considerando que a junta de referência do termopar está mantida a uma temperatura constante de 100°C, qual é a variação total de tensão gerada pelo termopar quando a temperatura na junção de medição varia de 400 °C para 700 °C?

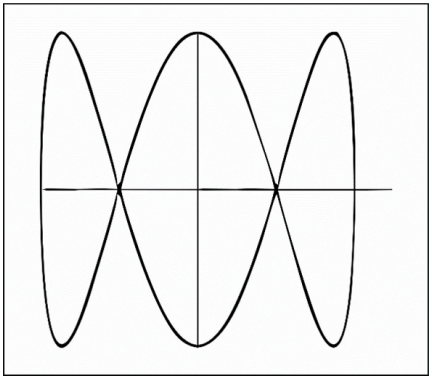

O osciloscópio é um instrumento de medida que fornece uma representação visual de qualquer forma de onda aplicada aos seus terminais de entrada. A figura de Lissajous é um processo para medição de frequências de sinais senoidais em que não se usa o sistema de varredura, injetando um sinal na entrada vertical e outro na entrada horizontal. Encontra aplicações na manutenção, reparo e ajuste de equipamentos eletrônicos, bem como no ajuste de defasagens de sinais de rede de energia para determinar o fator de potência. Sejam dois sinais senoidais em que é aplicada, na entrada X, a tensão X = Acos(w_x t) e, na entrada Y, a tensão Y = Bcos(w_y t - 90°). Dado que f_x = 60 Hz, qual é o valor da frequência f_y, tendo em vista que a figura resultante dos dois sinais é conforme abaixo?

Fonte: IFSP, 2024.

Cargas consumidoras de energia elétrica residenciais ou industriais podem consumir energia reativa indutiva. Esses tipos de carga podem ser motores, reatores de lâmpadas, transformadores, etc. Sobre esse tipo de consumo e sua potência medida, podemos afirmar:

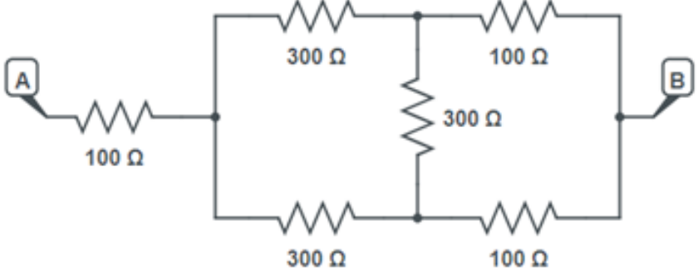

A associação de resistências para análises de circuitos elétricos é algo muito importante na aprendizagem inicial dos estudantes, sejam eles de cursos técnicos de nível médio ou de cursos superiores. A imagem a seguir mostra um circuito em que as associações básicas série e paralelo não são possíveis de ser diretamente aplicadas para resolução.

Fonte: IFSP, 2024

Com base nos valores das resistências mostradas acima, podemos afirmar que a resistência equivalente entre os pontos A e B são:

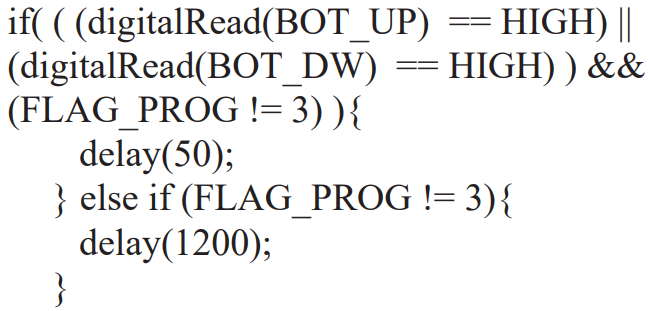

O uso de microcontroladores na indústria moderna é cada vez maior. A cada lançamento de um novo tipo de microcontrolador, novos patamares de capacidade de processamento desses componentes são alcançados. Além disso, a facilidade de programação também é algo que tem aumentado a cada lançamento. Exemplo disso são os microcontroladores Arduino. A linha de código a seguir ilustra um recorte de um código escrito para Arduino:

Com base nessas linhas de códigos podemos afirmar que:

Um carro de luxo foi desenvolvido com um sistema que aquece o volante durante tempos de frio, proporcionando maior conforto ao motorista. O aquecimento é feito por uma resistência elétrica que opera com tensão de 5 V. A bateria do veículo fornece 12 V e, para garantir o aquecimento eficiente do volante, sem desperdício de energia, é necessário escolher a solução mais adequada para reduzir a tensão da bateria. Sabendo que a eficiência energética é uma prioridade em aplicações automotivas, qual das opções abaixo é a correta quanto ao procedimento mais indicado para alimentar o aquecedor do volante?

Durante um experimento em laboratório de eletrônica, um estudante de engenharia está medindo a impedância de um circuito para entender a interação entre resistores e indutores em configurações de série. O circuito em teste inclui um resistor de 5 Ω e um indutor de 0,02 H, conectados em série e alimentados por uma fonte de corrente alternada (CA) de 100Hz.

Com nas condições descritas, qual é a impedância total medida pelo estudante no circuito? Considere a aproximação de π = 3.
