Questões do Concurso IF-SUL

O secundário de um transformador de corrente, com núcleo toroidal, de seção transversal quadrada, tendo o raio interno 6,0 cm e o externo 10,0 cm, é constituído de um enrolamento de 1000 espiras. O primário é constituído por um único condutor centralizado em relação ao núcleo por onde passa uma corrente de 4000 A num dado instante. Sabendo-se que, no mesmo instante, a corrente no secundário é de 3,988 A, atuando de forma subtrativa em relação ao primário, afirma-se que a intensidade de campo magnético atuando na linha central do núcleo é

Comentários

×

Cadernos

Provas

Questão presente nas seguintes provas

1374142 Ano: 2008
Disciplina: Segurança e Saúde no Trabalho (SST)
Banca: IF-SUL
Orgão: IF-SUL

Provas:

Professor PEBTT - Motores Elétricos
Provas ×

NRsNR 10: Segurança em Instalações e Serviços em Eletricidade

De acordo com a NR 10 de 2004, analise as afirmações abaixo:

I. Em todas as intervenções em instalações elétricas, devem ser adotadas medidas preventivas de controle do risco elétrico e de outros riscos adicionais, mediante técnicas de análise de risco, de forma a garantir a segurança e a saúde no trabalho.

II. As empresas estão obrigadas a manter esquemas unifilares atualizados das instalações elétricas dos seus estabelecimentos com as especificações do sistema de aterramento e demais equipamentos e dispositivos de proteção.

III. Em todos os serviços executados em instalações elétricas devem ser previstas e adotadas, prioritariamente, medidas de proteção individual aplicáveis, mediante procedimentos, às atividades a serem desenvolvidas, de forma a garantir a segurança e a saúde dos trabalhadores.

Estão corretas as afirmativas

Provas

Questão presente nas seguintes provas

1374062 Ano: 2008
Disciplina: Física
Banca: IF-SUL
Orgão: IF-SUL

Provas:

Professor PEBTT - Física
Provas ×

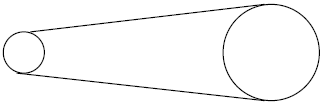

Uma máquina possui duas polias, A e B, sendo que a relação entre seus raios é R_A= ¼ R_B. Elas estão acopladas conforme a figura abaixo.

Considerando T o período de rotação, f a freqüência, V como velocidade linear e !$ \omega !$ como freqüência angular de rotação, é correto afirmar que

Provas

Questão presente nas seguintes provas

1373864 Ano: 2008
Disciplina: Matemática
Banca: IF-SUL
Orgão: IF-SUL

Provas:

Professor PEBTT - Matemática
Provas ×

GeometriaGeometria Analítica

A equação da reta tangente, y como função de x, à curva !$ x^=\dfrac{x+2y}{x-2y} !$ no ponto P(1,0) é

Provas

Questão presente nas seguintes provas

1373548 Ano: 2008
Disciplina: Física
Banca: IF-SUL
Orgão: IF-SUL

Provas:

Professor PEBTT - Física
Provas ×

Eletromagnetismo

Um elétron é deslocado no interior de um campo elétrico, de um ponto A onde tem um potencial de -8 V para um ponto B. Sabendo que o trabalho realizado pela força responsável em mover esse elétron é igual a 9,6x10^-19J e que a carga elétrica elementar vale 1,6x10^-19 C, é correto afirmar que o potencial elétrico no ponto B é igual a

Provas

Questão presente nas seguintes provas

1373541 Ano: 2008
Disciplina: Engenharia Elétrica
Banca: IF-SUL
Orgão: IF-SUL

Provas:

Professor PEBTT - Máquinas Elétricas
Provas ×

Eletromagnetismo

Tabela 1 - Curva B-H do material magnético

B(T)	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1,0	1,1	1,2	1,3
H(ae/m)	50	60	70	80	90	100	120	140	160	200	280	400	1000

Num circuito magnético, as linhas de força percorrem, em média, 60,0 cm ao longo do núcleo de material magnético, cuja curva B-H está na tabela 1, e 1,0 mm através de um entreferro. Considera-se que o núcleo e o entreferro possuem seção transversal de 25,0 cm². Supondo que o número de espiras do enrolamento seja 1000 e que o fluxo magnético desejado seja de 3,0 mWb afirma-se que a corrente necessária no enrolamento será de

Provas

Questão presente nas seguintes provas

1373153 Ano: 2008
Disciplina: Engenharia Mecânica
Banca: IF-SUL
Orgão: IF-SUL

Provas:

Professor PEBTT - Motores Elétricos
Provas ×

No que depende das características do circuito alimentador e do motor de indução trifásico (MIT) de seis terminais, para usar a chave estrela-triângulo, é correto afirmar que a tensão do circuito alimentador deve ser igual

A

à menor tensão de placa e esta última deve ser igual à metade da maior tensão de placa.

B

à maior tensão de placa e esta última deve ser !$ \sqrt{3} !$ (raiz quadrada de três) vezes maior do que a menor tensão de placa.

C

á menor tensão de placa e esta última deve ser igual à maior tensão de placa dividida por !$ \sqrt{3} !$ (raiz quadrada de três).

D

à maior tensão de placa e esta última deve ser igual ao dobro da menor tensão de placa.
