Observe a figura 22.

O diagrama apresenta um

Observe a figura 01.

Considere a queda de tensão nos diodos de 0,7 V quando os mesmos estão conduzindo. O circuito que realiza melhor a relação entre a tensão de entrada “Vi” e a tensão de saída “Vo”, mostrada na figura 01, é

A realimentação negativa, quando empregada em amplificadores, faz com que:

I. A distorção não linear fique reduzida.
II. O ganho fique menos sensível à variação dos componentes.
III. O efeito do ruído fique diminuído.

Estão corretas as afirmativas

Observe a figura 21 e o gráfico apresentado.

Um potenciômetro de 1000 Ω é usado como sensor de deslocamento angular. De acordo com a sua função de transferência, a expressão da tensão de saída V_o em função do valor numérico de θ é

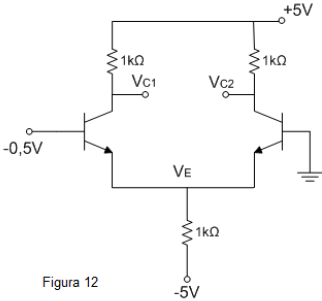

Observe a figura 12.

Considerando a tensão entre a base e o emissor dos transistores igual a 0,7 V, quando conduzindo, e α = 1, os valores das tensões V_C1, V_C2 e V_E

Em uma célula de carga, com saída a plena carga de 2 mV/V e carga máxima de 1000 kg, excitada com uma tensão de 10 V,

Um transistor NPN com β=100, polarizado na configuração emissor comum com capacitor de passagem infinito (bypass), apresentou uma corrente de emissor de 25 mA. Nessa situação, os valores das resistências r_e e !$ r_\pi !$

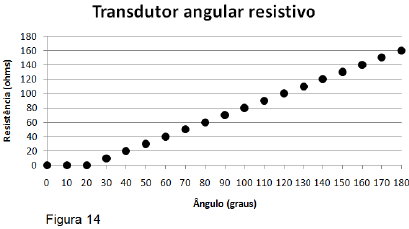

Observe a figura 14.

Na figura 14, a curva de calibração

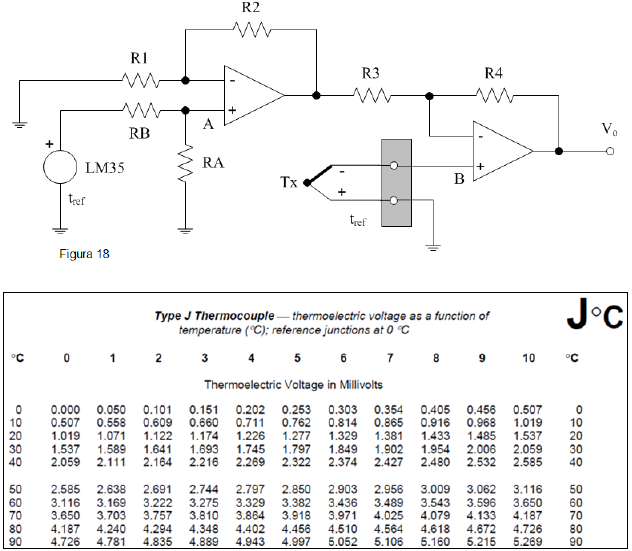

Observe a figura 18 e a tabela a seguir.

O circuito de medição de temperatura utiliza um termopar tipo J e proporciona uma sensibilidade de 100 mV/°C. A compensação da junta fria, que está à temperatura de 25 °C, é realizada com um LM35, que tem uma sensibilidade de 10 mV/°C, e os resistores RA e RB. Para que a tensão de saída V_o dependa de Tx e o fator de rejeição de modo comum seja máximo, os valores aproximados das relações dos resistores são

O efeito Miller, no amplificador fonte comum, irá causar a
