No Software AutoCAD, a ferramenta de modificação similar à ferramenta Trim é:

Por ser extremamente versátil, o sistema CAD pode ser utilizado nos processos de representação de projetos, sendo atualmente o mais difundido entre os profissionais o software AutoCAD de fabricação da Autodesk. Considerando este software, enumere a segunda coluna de acordo com a primeira e, em seguida, indique a alternativa que corresponda à sequência correta:

1 - Model Space

2 - UCS

3 - Linha de Comando

4 - Barra de Menus

5 - Barra de Ferramentas Standard

( ) Representa o sistema de coordenadas do software.

( ) É a área que permite a interação entre o software e o usuário, pois emite mensagens de solicitação de dados quando comandos são solicitados.

( ) É o espaço de modelamento do AutoCAD, onde os elementos gráficos são manipulados.

( ) Nela estão localizados os principais comandos, como salvar, imprimir, voltar, zoom, etc.

( ) Permite acessar comandos, de forma organizada, por tipo de ação.

Segundo NBR 13532, elaboração de projetos de edificações – Arquitetura, é incorreto afirmar que:

Na organização do espaço com finalidades específica,s a NBR 6492 define as fases a serem vencidas no projeto para que o objetivo seja atingido, sendo elas:

1 - Programa de Necessidades

2 - Estudo Preliminar

3 - Anteprojeto

4 - Projeto Executivo

Enumere as afirmações a seguir conforme a coluna acima e identifique a alternativa que corresponde à sequência correta:

( ) Corresponde à definição do partido arquitetônico e dos elementos construtivos, considerando os projetos complementares (estrutura, instalações, etc.). Nesta etapa, o projeto deve receber aprovação final do cliente e dos órgãos oficiais envolvidos e possibilitar a contratação da obra.

( ) Corresponde à caracterização do empreendimento cujo(s) edifício(s) será(ão) projetado(s) e ainda deve conter a relação dos setores que compõem o empreendimento, suas ligações, necessidades de área, características especiais, posturas municipais (código de obras), códigos e normas pertinentes.

( ) Apresenta, de forma clara e organizada, todas as informações necessárias à execução da obra e todos os serviços inerentes. A escala na representação da edificação deve ser igual ou superior a 1/100. Em programas de grande porte, podem ser utilizadas escalas menores, com ampliações setoriais.

( ) Pode servir à consulta prévia para aprovação em órgãos governamentais. Seus documentos típicos são: situação, plantas, cortes e fachadas e memorial justificativo.

Segundo a NBR 6492, a qual trata da Representação de Projetos de Arquitetura, Planta de Implantação trata-se de:

A representação de objetos por meio dos desenhos técnicos embasa-se, fundamentalmente, nos conceitos da Geometria Descritiva e no desenvolvimento de habilidade de raciocínio espacial. No caso dos desenhos de arquitetura, e os projetos de edificações, as plantas, cortes e elevações ou fachadas correspondem à representação das partes do edifício em planos de projeções a partir do sistema das projeções ortogonais. Assim é incorreto afirmar que:

Os desenhos técnicos são representações que utilizam recursos como símbolos, tipos de linhas, escalas e cotagem para sua concretização. Assim sendo, julgue as afirmações a seguir como Verdadeiras (V) ou Falsas (F) e indique a alternativa que corresponde à sequência correta.

( ) Quanto maior a escala de representação menor será a quantidade de detalhes possíveis de serem demonstrados.

( ) A indicação da escala não dispensa a indicação de cotas.

( ) As linhas de cotas de arestas verticais e horizontais devem ser paralelas às arestas a serem cotadas.

( ) Os tipos e as espessuras de linhas são estabelecidas pela NBR 8403, a qual define que a relação entre as larguras de linhas largas e estreita não deve ser inferior a 2.

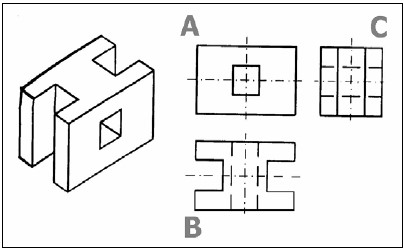

A partir da figura a seguir, é coreto afirmar que:

Para se projetar um segmento, basta projetar dois pontos extremos nos planos de projeção e analisar as três posições possíveis do segmento em relação a estes planos de projeção. Analisando a figura a seguir, responda a questão.

A épura correspondente à figura é:

Para se projetar um segmento, basta projetar dois pontos extremos nos planos de projeção e analisar as três posições possíveis do segmento em relação a estes planos de projeção. Analisando a figura a seguir, responda a questão.

Em relação ao segmento de reta representado, é correto afirmar que:
