Prova Completa: Engenheiro Eletricista (IFB - FUNIVERSA

320786 Ano: 2012
Disciplina: Engenharia Eletrônica
Banca: FUNIVERSA
Orgão: IFB

Provas:

Engenheiro Eletricista
Provas ×

Engenharia de Áudio e Telecomunicações

Um sistema de telefonia transmite um sinal de potência de 1 mW. O meio de transmissão impõe uma perda de 20 dB. Assinale a alternativa que mais se aproxima do valor recebido em W pelo receptor .

Provas

Questão presente nas seguintes provas

320785 Ano: 2012
Disciplina: Engenharia Eletrônica
Banca: FUNIVERSA
Orgão: IFB

Provas:

Engenheiro Eletricista
Provas ×

Engenharia de Áudio e Telecomunicações

Assinale a alternativa correta a respeito de cabeamento por fibra óptica.

A

O processo de fabricação de cabos denominados Tight Buffered é o mais adequado para cabos de lançamento out-door aéreo.

B

É preferível a utilização de cordões ópticos para lançamentos out-door.

C

As fibras do tipo MM são preferíveis às do tipo SM, uma vez que, normalmente, atenuam menos.

D

O uso de pig-tail é evitado nas extremidades dos enlaces ópticos, pois, normalmente, insere maior perda que a instalação manual de conectores.

E

Existem dois principais tipos de emendas ópticas, as permanentes (exemplo: por fusões), e as não permanentes (exemplo: por conectores).

Provas

Questão presente nas seguintes provas

320784 Ano: 2012
Disciplina: Engenharia Elétrica
Banca: FUNIVERSA
Orgão: IFB

Provas:

Engenheiro Eletricista
Provas ×

Instalações ElétricasEquipamentos em Baixa Tensão
Instalações ElétricasEquipamentos em Média Tensão
Proteção de Sistemas ElétricosProteção em Média Tensão
Sistemas Elétricos de PotênciaDistribuição de Energia Elétrica

Acerca do uso de dispositivo de proteção para corrente diferencial-residual (DR), assinale a alternativa correta.

A

A finalidade desse dispositivo é atuar no caso de sobrecarga nos condutores.

B

A instalação adequada do dispositivo deve ser feita em paralelo com a carga que deve ser protegida.

C

O dispositivo DR é conectado somente aos condutores de fase, nunca envolvendo o condutor neutro.

D

O dispositivo DR, corretamente instalado, é acionado caso seja identificada fuga de corrente, com valor superior à sua sensibilidade.

E

A forma adequada de instalar o dispositivo DR é feita com envolvimento de todas as fases, o neutro e o condutor de proteção de determinado circuito.

Provas

Questão presente nas seguintes provas

320783 Ano: 2012
Disciplina: Engenharia Elétrica
Banca: FUNIVERSA
Orgão: IFB

Provas:

Engenheiro Eletricista
Provas ×

Transformadores e Máquinas ElétricasMáquinas EstáticasTransformador de Corrente
Transformadores e Máquinas ElétricasMáquinas EstáticasTransformador de Potência

A respeito do fator de potência típico de transformadores que operam em vazio, assinale a alternativa correta.

A

Os transformadores são equipamentos tipicamente indutivos, o que contribui para reduzir o fator de potência indutivo da instalação.

B

Para que os transformadores operem de forma capacitiva, visando melhorar o fator de potência indutivo da instalação, é necessário conectá-los como autotransformadores.

C

A utilização de três transformadores monofásicos conectados para formar um transformador trifásico apresenta a vantagem, em relação ao transformador originalmente trifásico, de que o fator de potência do transformador torna-se capacitivo.

D

A utilização de um capacitor monofásico em uma única fase do secundário de um transformador originalmente trifásico apresenta a vantagem de corrigir, igualmente, o fator de potência de todas as fases. Tal fenômeno, entretanto, não ocorre quando três transformadores são associados para formar um transformador trifásico.

E

Transformadores com isolação a óleo sempre apresentam fator de potência indutivo. Já os transformadores que operam a seco apresentam sempre fator de potência capacitivo.

Provas

Questão presente nas seguintes provas

320782 Ano: 2012
Disciplina: Engenharia Elétrica
Banca: FUNIVERSA
Orgão: IFB

Provas:

Engenheiro Eletricista
Provas ×

Instalações ElétricasAterramentos

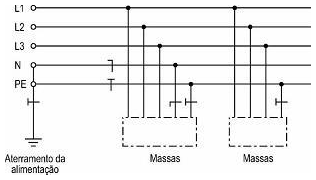

Considere a figura a seguir, onde L1, L2 e L3 correspondem aos condutores de fase, N corresponde ao condutor neutro e PE ao condutor de proteção, todos de uma instalação elétrica de baixa tensão.

enunciado 320782-1

Assinale a alternativa que apresenta a descrição do esquema elétrico que essa figura representa.

Provas

Questão presente nas seguintes provas

320781 Ano: 2012
Disciplina: Engenharia Elétrica
Banca: FUNIVERSA
Orgão: IFB

Provas:

Engenheiro Eletricista
Provas ×

Instalações Elétricas
Normas TécnicasNBRsNBR 5410: Instalações Elétricas de Baixa Tensão

Ao dimensionar eletrodutos para acomodar os condutores elétricos de baixa tensão, considere que sua taxa de ocupação é dada pelo quociente entre a soma das áreas das seções transversais dos condutores previstos, calculados com base no diâmetro externo, e a área útil da seção transversal do eletroduto. De acordo com a norma pertinente, tal taxa de ocupação.

A

pode ser de até 100%, para obter o melhor aproveitamento possível do eletroduto.

B

deve ser de, no máximo, 40%, no caso de três ou mais condutores, para permitir que os condutores possam ser instalados e retirados com facilidade após a montagem da linha.

C

pode ser superior a 90%, caso seja instalada ventilação forçada no interior do eletroduto.

D

deve ser limitada a 10%, para permitir ventilação natural no interior do eletroduto.

E

fica a critério do projetista, visto que não há prescrição normativa para tal assunto.

Provas

Questão presente nas seguintes provas

320780 Ano: 2012
Disciplina: Engenharia Elétrica
Banca: FUNIVERSA
Orgão: IFB

Provas:

Engenheiro Eletricista
Provas ×

Considere que determinada empresa especializada em manutenção de equipamentos eletroeletrônicos apresenta proposta comercial que oferece os serviços de manutenção preventiva, corretiva e preditiva das instalações elétricas. Acerca desse assunto, assinale a alternativa correta.

A

Não é necessário contratar o serviço de manutenção corretiva, pois, se a manutenção preventiva for realizada de forma adequada, o sistema elétrico jamais apresentará problema e não necessitará de manutenção corretiva.

B

Para que a manutenção preventiva de um quadro elétrico seja realizada, em parte ou por completo, é necessário desenergizar o quadro. Caso ele não possa ser desenergizado, por alimentar uma carga elétrica importante, não é possível realizar qualquer tarefa relacionada à manutenção preventiva.

C

Uma das tarefas da manutenção preventiva do no-break consiste em verificar o nível de óleo combustível do motor que o aciona mecanicamente em caso de falta de energia elétrica por parte da concessionária de distribuição.

D

A análise termográfica, ou de termovisão, de quadros elétricos somente apresenta resultado válido se o quadro elétrico estiver totalmente desenergizado durante o procedimento de manutenção preditiva.

E

Um exemplo de manutenção preditiva que pode ser realizada nos transformadores de potência é a análise química e cromatográfica de seu óleo isolante.

Provas

Questão presente nas seguintes provas

320779 Ano: 2012
Disciplina: Engenharia Elétrica
Banca: FUNIVERSA
Orgão: IFB

Provas:

Engenheiro Eletricista
Provas ×

Instalações ElétricasEficiência, Conservação e Qualidade da Energia

Solicitou-se que determinada instalação elétrica industrial, originalmente com fator de potência indutivo, opere com fator de potência unitário. Acerca dessa situação, assinale a alternativa correta.

A

Tal solicitação é impossível de ser executada se houver motores elétricos na instalação, os quais necessariamente consomem energia reativa nos campos magnéticos necessários para a realização da conversão eletromecânica de energia.

B

Para que tal solicitação seja atendida, é necessário acrescentar reatores em paralelo com as principais cargas indutivas da edificação.

C

Bancos de capacitores podem ser instalados visando corrigir o fator de potência, se devidamente dimensionados para compensar toda a energia reativa consumida pela instalação.

D

O fator de potência unitário somente é obtido quando as cargas são puramente indutivas.

E

Fator de potência unitário significa que a potência reativa consumida pela instalação possui o mesmo valor da potência ativa consumida pela mesma instalação.

Provas

Questão presente nas seguintes provas

320778 Ano: 2012
Disciplina: Engenharia Elétrica
Banca: FUNIVERSA
Orgão: IFB

Provas:

Engenheiro Eletricista
Provas ×

Instalações ElétricasAterramentos
Normas TécnicasNBRsNBR 5410: Instalações Elétricas de Baixa Tensão

Assinale a alternativa correta acerca do aterramento de instalações elétricas de baixa tensão.

A

O aterramento das massas dos equipamentos elétricos, apesar de ser opcional, é considerada uma prática salutar para a segurança da instalação e das pessoas.

B

Todas as tomadas monofásicas de corrente devem possuir três pinos (fase, neutro e terra). As tomadas com apenas dois pinos (fase e neutro) não estão de acordo com as prescrições da norma pertinente.

C

Em nenhum esquema de aterramento, o condutor neutro pode fazer também o papel de condutor de proteção. Há a prescrição normativa de que o condutor neutro e o de proteção estejam sempre separados.

D

Ao adotar o critério de identificação de condutores por cores, o condutor de proteção deve ser necessariamente azul e o condutor neutro deve ser verde ou verde-amarelo.

E

O esquema de aterramento TN-C permite aterrar as massas dos equipamentos em eletrodos de aterramento eletricamente distintos dos de aterramento da alimentação.

Provas

Questão presente nas seguintes provas

320777 Ano: 2012
Disciplina: Engenharia Elétrica
Banca: FUNIVERSA
Orgão: IFB

Provas:

Engenheiro Eletricista
Provas ×

Instalações Elétricas
Normas TécnicasNBRsNBR 5410: Instalações Elétricas de Baixa Tensão

Considere que, visando melhor gerenciar recursos financeiros, um engenheiro utilizou uma sobra de condutor de cobre isolado, novo, de seção transversal reta de 1,5 mm² e de cor preta para a instalação elétrica de uma nova sala, incluindo os circuitos de iluminação e de tomadas. Com base nessa situação, e considerando as prescrições da norma pertinente, assinale a alternativa correta.

A

A utilização do condutor de 1,5 mm² é adequada para a instalação elétrica da nova sala, caso nenhuma das cargas previstas exija corrente superior à sua capacidade de condução de corrente.

B

Visando gerenciar de forma ainda melhor os recursos financeiros, podem-se conectar as cargas de tomada e de iluminação em um mesmo circuito, economizando assim condutores e dispositivos de proteção.

C

O condutor de 1,5 mm² pode ser utilizado para o circuito de iluminação, porém não pode ser usado no circuito de força, visto que não atende ao critério de seção mínima do condutor.

D

Não se deve realizar uma instalação elétrica utilizando condutores de uma única cor, já que a diferenciação entre os condutores de fase, neutro e de proteção devem, necessariamente, ser feitos pela cor de seu isolamento.

E

Não há a necessidade de seguir as prescrições da norma pertinente para essa situação, pois se trata de uma pequena expansão da instalação elétrica existente, e não de uma nova unidade consumidora independente.
