Prova Completa: Engenheiro Eletricista (IFB - FUNIVERSA

320776 Ano: 2012
Disciplina: Engenharia Elétrica
Banca: FUNIVERSA
Orgão: IFB

Provas:

Engenheiro Eletricista
Provas ×

Instalações Elétricas
Gerenciamento de ObrasProjeto e Orçamentação

Um engenheiro eletricista responsável pela concepção do projeto elétrico que visa alimentar determinada unidade consumidora, após verificar as necessidades específicas da instalação, constatou que existem cargas elétricas que requerem funcionamento ininterrupto (tais como computadores e servidores da central de processamento de dados), cargas que podem ficar desligadas por até um minuto (tais como elevadores, determinadas iluminações e tomadas de corrente) e cargas não essenciais que podem ficar desligadas por mais tempo em caso de falta de fornecimento de energia pela concessionária de distribuição.

A concepção do projeto elétrico prevê a instalação de um grupo motor-gerador para atender a determinadas cargas. Acerca desse assunto, assinale a alternativa correta.

A

Para evitar que o grupo motor-gerador opere em paralelo com a rede elétrica da concessionária de distribuição, pode-se utilizar um quadro de transferência automática, o qual desconecta o barramento anteriormente alimentado pela rede da concessionária e o conecta ao gerador, quando é constatada ausência de tensão da concessionária.

B

A forma mais eficiente de garantir que as cargas elétricas não sofram descontinuidade de suprimento de energia é a conexão do grupo motor-gerador em paralelo com o no-break e com os transformadores da cabine primária.

C

O grupo motor-gerador não necessita de manutenção preventiva, visto que não apresenta partes móveis ou baterias de partida.

D

O grupo motor-gerador pode operar em paralelo com a rede elétrica da concessionária de distribuição, desde que gere tensão com frequência três vezes maior que a frequência da rede.

E

Grupo motor-gerador com quadro de transferência automática e no-breaks são equipamentos equivalentes entre si. Logo, servidores da central de processamento de dados funcionam igualmente em caso de falta de alimentação elétrica da concessionária de distribuição se a alimentação reserva for oriunda de um grupo motor-gerador ou de um no-break.

Provas

Questão presente nas seguintes provas

320775 Ano: 2012
Disciplina: Engenharia Elétrica
Banca: FUNIVERSA
Orgão: IFB

Provas:

Engenheiro Eletricista
Provas ×

Instalações Elétricas
Gerenciamento de ObrasProjeto e Orçamentação

Um engenheiro eletricista responsável pela concepção do projeto elétrico que visa alimentar determinada unidade consumidora, após verificar as necessidades específicas da instalação, constatou que existem cargas elétricas que requerem funcionamento ininterrupto (tais como computadores e servidores da central de processamento de dados), cargas que podem ficar desligadas por até um minuto (tais como elevadores, determinadas iluminações e tomadas de corrente) e cargas não essenciais que podem ficar desligadas por mais tempo em caso de falta de fornecimento de energia pela concessionária de distribuição.

Um modo de atender, de forma ininterrupta, a computadores e servidores da central de processamento de dados, em caso de falta de fornecimento de energia por parte da concessionária de distribuição, é a :

A

utilização de transformadores em paralelo na subestação da instalação.

B

conexão dos computadores e dos servidores a um estabilizador de tensão, constituído de um retificador e inversor de frequência.

C

conexão dos computadores e dos servidores a um autotransformador com ajuste da tensão secundária em 80% da tensão primária.

D

conexão dos computadores e dos servidores a um no-break, constituído de retificador, banco de baterias e inversor de frequência.

E

conexão dos computadores e dos servidores a uma chave de partida estrela-triângulo.

Provas

Questão presente nas seguintes provas

320774 Ano: 2012
Disciplina: Engenharia Elétrica
Banca: FUNIVERSA
Orgão: IFB

Provas:

Engenheiro Eletricista
Provas ×

Medidas Elétricas
Instalações ElétricasEquipamentos em Média Tensão
Instalações ElétricasSubestações
Proteção de Sistemas ElétricosProteção em Média Tensão
Transformadores e Máquinas ElétricasMáquinas EstáticasTransformador de Corrente
Transformadores e Máquinas ElétricasMáquinas EstáticasTransformador de Potência
Sistemas Elétricos de PotênciaDistribuição de Energia Elétrica

Considere que determinada subestação de consumidor possui cubículos de medição, proteção e transformação. Com base nessa situação, assinale a alternativa correta.

A

No cubículo de medição, é comum a instalação de transformadores de corrente e de transformadores de potencial, visando compatibilizar os valores de corrente e tensão para uso adequado pelo medidor de potência da concessionária de distribuição.

B

O cubículo de transformação é o local indicado para a instalação do grupo motor-gerador que atenderá à edificação em caso de falta de suprimento de energia elétrica pela concessionária de distribuição.

C

No cubículo de proteção, deve ser instalado o no-break que atende às cargas da instalação que não podem sofrer interrupção em seu fornecimento de energia elétrica.

D

Os equipamentos de proteção individual (EPI) dos responsáveis pela manutenção devem ser guardados dentro do cubículo de proteção, permitindo fácil acesso ao interior do cubículo sempre que necessário.

E

No cubículo de transformação, devem ser instalados os transformadores de potência, de potencial e de corrente.

Provas

Questão presente nas seguintes provas

320773 Ano: 2012
Disciplina: Engenharia Elétrica
Banca: FUNIVERSA
Orgão: IFB

Provas:

Engenheiro Eletricista
Provas ×

Transformadores e Máquinas ElétricasMáquinas Síncronas

Considere o diagrama unifilar simplificado da figura a seguir, no qual a alimentação em tensão primária de distribuição é conectada ao elemento X e as setas representam cargas elétricas. Considere que as cargas que necessitam de funcionamento ininterrupto estão conectadas ao barramento 3, e as cargas que podem ficar desligadas por até um minuto estão no barramento 2. No barramento 1, estão as cargas que podem ficar desligadas no caso de falta de energia por parte da concessionária de distribuição. Considere que as letras X, Y e Z do diagrama unifilar representem grupo motor-gerador, no-break e transformador de potência.

enunciado 320773-1

Com base nessa situação, assinale a alternativa que corretamente associa a letra a seu respectivo equipamento elétrico.

A

A letra X corresponde ao grupo motor-gerador, o qual está projetado para suprir todas as cargas da instalação.

B

A letra Y corresponde ao transformador de potência, o qual recebe a tensão primária de distribuição.

C

A letra Y corresponde ao no-break.

D

A letra Z corresponde ao no-break.

E

A letra Z corresponde ao grupo motor-gerador, o qual somente funciona se conectado em série com as cargas que deve alimentar.

Provas

Questão presente nas seguintes provas

320772 Ano: 2012
Disciplina: Engenharia Elétrica
Banca: FUNIVERSA
Orgão: IFB

Provas:

Engenheiro Eletricista
Provas ×

Instalações Elétricas
Gerenciamento de ObrasProjeto e Orçamentação
Transformadores e Máquinas ElétricasMáquinas EstáticasTransformador de Potência

Um engenheiro eletricista responsável pela concepção do projeto elétrico que visa alimentar determinada unidade consumidora, após verificar as necessidades específicas da instalação, constatou que existem cargas elétricas que requerem funcionamento ininterrupto (tais como computadores e servidores da central de processamento de dados), cargas que podem ficar desligadas por até um minuto (tais como elevadores, determinadas iluminações e tomadas de corrente) e cargas não essenciais que podem ficar desligadas por mais tempo em caso de falta de fornecimento de energia pela concessionária de distribuição.

Uma forma de melhorar a confiabilidade da instalação elétrica é a utilização de transformadores de potência em paralelo na cabine primária, para que a instalação continue energizada caso algum dos transformadores apresente problema. Acerca dessa afirmação, assinale a alternativa correta.

A

Somente é possível utilizar transformadores em paralelo caso eles tenham a mesma potência nominal.

B

Para que os transformadores trifásicos operem em paralelo, uma das condições necessárias é que apresentem a mesma tensão secundária, independentemente de um deles possuir o secundário conectado em triângulo; e o outro, em estrela.

C

Transformadores em paralelo devem apresentar o mesmo valor de impedância no sistema por unidade (pu) na base de cada um dos transformadores, para que possam dividir a carga de forma proporcional a suas potências nominais.

D

Transformadores trifásicos não podem, em hipótese nenhuma, operar em paralelo.

E

Somente transformadores com tensão primária superior a 230 kV podem ser associados em paralelo.

Provas

Questão presente nas seguintes provas

320771 Ano: 2012
Disciplina: Engenharia Elétrica
Banca: FUNIVERSA
Orgão: IFB

Provas:

Engenheiro Eletricista
Provas ×

Instalações ElétricasEquipamentos em Média Tensão
Instalações ElétricasSubestações
Proteção de Sistemas ElétricosProteção em Média Tensão
Sistemas Elétricos de PotênciaDistribuição de Energia Elétrica

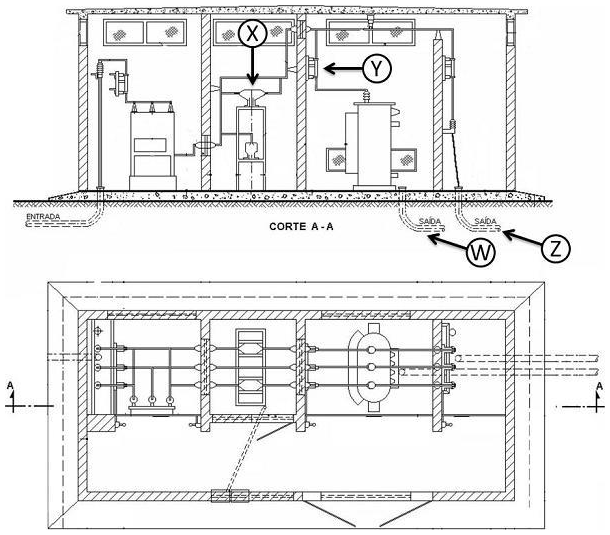

Considere a figura a seguir, a qual representa uma subestação de consumidor/medição com disjuntor, transformador e derivação. São apresentados o corte A-A e a vista superior.

enunciado 320771-1

O componente identificado na figura pela letra X corresponde

Provas

Questão presente nas seguintes provas

320770 Ano: 2012
Disciplina: Engenharia Elétrica
Banca: FUNIVERSA
Orgão: IFB

Provas:

Engenheiro Eletricista
Provas ×

Instalações Elétricas
Normas TécnicasNBRsNBR 5410: Instalações Elétricas de Baixa Tensão

Não é critério a ser obedecido para o correto dimensionamento de condutores para instalações elétricas de baixa tensão o :

Provas

Questão presente nas seguintes provas

320769 Ano: 2012
Disciplina: Engenharia Elétrica
Banca: FUNIVERSA
Orgão: IFB

Provas:

Engenheiro Eletricista
Provas ×

Transformadores e Máquinas ElétricasMáquinas EstáticasTransformador de Potência

Considere a situação hipotética em que é necessário substituir um transformador trifásico de potência que está conectado em paralelo com outros transformadores. Assinale a alternativa que apresenta uma característica que deve necessariamente ser informada na especificação do novo transformador a ser adquirido.

Provas

Questão presente nas seguintes provas

320768 Ano: 2012
Disciplina: Engenharia Elétrica
Banca: FUNIVERSA
Orgão: IFB

Provas:

Engenheiro Eletricista
Provas ×

Instalações Elétricas
Normas TécnicasNBRsNBR 5410: Instalações Elétricas de Baixa Tensão

Com relação ao dimensionamento do condutor neutro para um circuito trifásico de baixa tensão, assinale a alternativa correta.

A

O condutor neutro deve, necessariamente, ter sempre a mesma seção dos condutores das fases.

B

É possível utilizar uma seção reduzida do condutor neutro, em comparação aos condutores das fases, ou até mesmo eliminá-lo, visto que, em um circuito trifásico, nunca há corrente no condutor neutro.

C

O condutor neutro pode ter seção maior que a das fases, caso a taxa de terceira harmônica e seus múltiplos seja elevada.

D

O condutor neutro deve ser suprimido, caso a instalação esteja devidamente aterrada e protegida por dispositivo diferencial-residual.

E

Em caso de elevada taxa de terceira harmônica de corrente e seus múltiplos, a corrente no condutor neutro é reduzida consideravelmente, permitindo que a seção do condutor neutro seja metade da seção utilizada nas fases.

Provas

Questão presente nas seguintes provas

320767 Ano: 2012
Disciplina: Engenharia Elétrica
Banca: FUNIVERSA
Orgão: IFB

Provas:

Engenheiro Eletricista
Provas ×

Instalações ElétricasEquipamentos em Média Tensão
Instalações ElétricasSubestações
Proteção de Sistemas ElétricosProteção em Média Tensão
Sistemas Elétricos de PotênciaDistribuição de Energia Elétrica

Considere a figura a seguir, a qual representa uma subestação de consumidor/medição com disjuntor, transformador e derivação. São apresentados o corte A-A e a vista superior.

enunciado 320767-1
