A respeito de sistemas de transmissão, redes de comunicação e modelo OSI, assinale a alternativa INCORRETA.

Durante a concepção de IHM, devemos seguir a Norma ISA 101, que gera as boas práticas na criação das telas. Essa norma trata da usabilidade: medida na qual um produto pode ser usado por usuários específicos para alcançar eficácia, eficiência e satisfação. Nesse sentido, analise as assertivas a seguir:

I. Dados mais relevante devem se destacar dos demais pelo uso de cores ou intensidades.

II. São mais fáceis de identificar os intensos contrastes luminosos.

III. Mudar a forma ou número dos objetos para indicar diferença de status não apenas a cor.

IV. Movimentos e animações devem ser muito utilizados pois é um poderoso atrativo.

Quais estão corretas?

Em um experimento, realizou-se uma série de medidas. Para avaliar o desempenho dessas medidas, temos a avaliação de acurácia e precisão. A figura a seguir representa dois alvos associando os conceitos:

Assinale a alternativa que apresenta a leitura correta desses exemplos na sequência indicada.

Segundo a Norma ANSI/ISA-5.1984 sobre os tipos de linhas, um projetista se depara com o desenho de linhas de um processo. Nesse projeto são apresentadas as 3 formas de linhas abaixo. Relacione a Coluna 1 à Coluna 2, associando os modelos de linhas aos seus respectivos significados.

Coluna 1

1. S – Dados ou software.

2. M – Mecânica.

3. E – Elétrico.

4. P – Pneumático.

5. H – Hidráulico.

Coluna 2

( )

( )

( )

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Analise, de acordo com a Norma Técnica ANSI/ISA-5.1984(R1992), as assertivas a seguir sobre a simbologia dos instrumentos, ilustrada abaixo:

I. Os símbolos da linha do sensor e da linha de comando da válvula representam um sinal pneumático e um sinal elétrico, respectivamente.

II. O sistema corresponde a um indicador controlador de temperatura, ligado a uma válvula de controle, com transmissão pneumática.

III. O símbolo TIC representa um instrumento montado no campo.

Quais estão corretas?

Seguindo a Norma Técnica ANSI/ISA-5.1-1984, a designação de um instrumento usado para medição em processos industriais é representada por:

I. HCV – Válvula de controle manual.

II. LAH – Alarme de nível alto.

III. PIC – Pressão indicador.

IV. FCV – Válvula de controle de Fluxo.

Quais estão INCORRETAS?

O Vocabulário Internacional de Metrologia (VIM,2012) define o Sistema de unidades, incluindo os nomes e os símbolos das unidades. A respeito do VIM, assinale a alternativa INCORRETA.

Sobre os módulos de entradas e saídas dos PLC, analise as seguintes assertivas:

I. Módulos de entrada não podem possuir isolamento óptico devido ao fato de os isoladores ópticos terem baixa velocidade de resposta.

II. Nos módulos de entrada e saídas analógicos, são utilizados conversores A/D e D/A para converter os sinais em digitais e analógicos.

III. Os módulos de saída digital do CLP são acionados, basicamente, a relé, triac e transistor bipolar de junção ou de efeito de campo.

Quais estão corretas?

Sensores do tipo transdutores são utilizados para medição das variações físicas. Dentre esses tipos de sensores, temos o Transdutor Linear Variável (LVDT), que é um utilizado para medir diretamente:

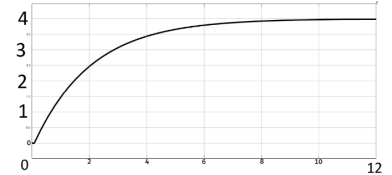

Considere um sistema de segundo grau com resposta à entrada ao degrau unitário, conforme demostrado no gráfico abaixo:

A esse respeito, analise as seguintes assertivas:

I. O sistema apresenta um coeficiente de amortecimento menor que um.

II. O tempo de subida é de aproximadamente 2 s.

III. A resposta do sistema apresenta um sobressinal.

IV. O tempo de estabilização é de aproximadamente 10 s.

Quais estão corretas?
