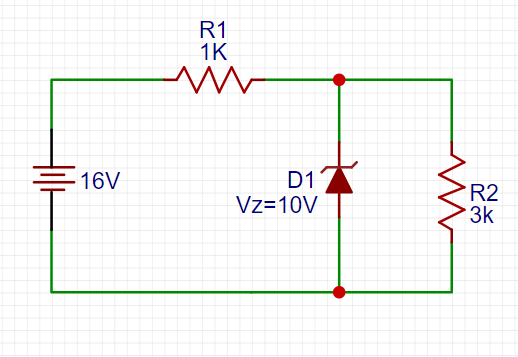

Determine a Potência do Diodo Zener D1:

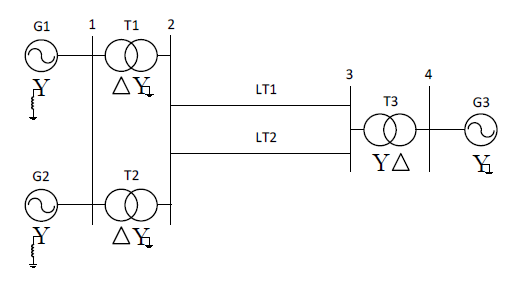

Um sistema elétrico de cinco barras está sendo operado em sua tensão nominal desde o gerador. Todos os equipamentos devem ser calculados em PU na base de Potência de 100 MVA.

Dados dos Geradores Barra 1 50 MVA (cada)

Tensão de Operação 23,1 kV

(Ligação Estrela aterrada com impedância indutiva de aterramento desprezível)

Zsub=0,001+j1,8745 Ω

Z-=0,001+j1,5392 Ω

Zo=0,001+j0,5406 Ω

Dados dos TRs Barra 1-2 50 MVA (cada)

Tensão de Operação 23,1 kV/230 kV

(Ligação Delta – Estrela aterrada)

Z=0,005+j0,09 pu

Zo=0,005+j0,06 pu

Dados dos Geradores Barra 4 60 MVA

Tensão de Operação 23,1 kV

(Ligação Estrela aterrada sem impedância)

Zsub=0,001+j1,8745 Ω

Z-=0,001+j1,5392 Ω

Zo=0,001+j0,5406 Ω

Dados dos TRs Barra 3-4 60 MVA

Tensão de Operação 230 kV/23,1 kV

(Ligação Estrela aterrada – Delta)

Z=0,005+j0,08 pu

Zo=0,005+j0,05 pu

Dados LT Barras 2-3 60 km (cada):

Z= 0,001+j0,5 Ω/km

Zo=0,001+j0,3 Ω/km

Com base nas informações anteriores, calcule na barra 4 o curto-circuito trifásico, considerando que o Gerador 3 está fora de operação durante o curto-circuito.

Um sistema elétrico de cinco barras está sendo operado em sua tensão nominal desde o gerador. Todos os equipamentos devem ser calculados em PU na base de Potência de 100 MVA.

Dados dos Geradores Barra 1 50 MVA (cada)

Tensão de Operação 23,1 kV

(Ligação Estrela aterrada com impedância indutiva de aterramento desprezível)

Zsub=0,001+j1,8745 Ω

Z-=0,001+j1,5392 Ω

Zo=0,001+j0,5406 Ω

Dados dos TRs Barra 1-2 50 MVA (cada)

Tensão de Operação 23,1 kV/230 kV

(Ligação Delta – Estrela aterrada)

Z=0,005+j0,09 pu

Zo=0,005+j0,06 pu

Dados dos Geradores Barra 4 60 MVA

Tensão de Operação 23,1 kV

(Ligação Estrela aterrada sem impedância)

Zsub=0,001+j1,8745 Ω

Z-=0,001+j1,5392 Ω

Zo=0,001+j0,5406 Ω

Dados dos TRs Barra 3-4 60 MVA

Tensão de Operação 230 kV/23,1 kV

(Ligação Estrela aterrada – Delta)

Z=0,005+j0,08 pu

Zo=0,005+j0,05 pu

Dados LT Barras 2-3 60 km (cada):

Z= 0,001+j0,5 Ω/km

Zo=0,001+j0,3 Ω/km

Com base nas informações anteriores, calcule na barra 3 o curto-circuito monofásico terra envolvendo a fase A. Considerar que o Gerador 3 e o Transformador T3 estão fora de operação durante o curto-circuito.

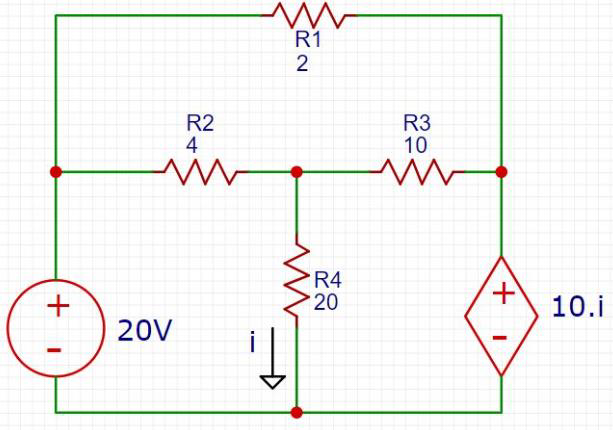

Assinale a alternativa que apresenta os valores corretos de tensão e corrente no resistor R2. Todos os resistores estão representados em Ohms [Ω].
