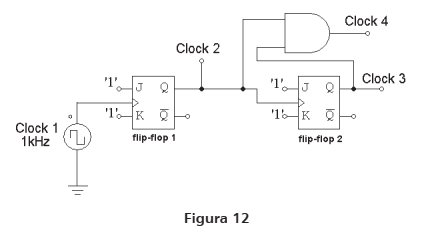

O circuito digital da Figura 12 abaixo utiliza flip-flops do tipo JK, sensíveis à borda de subida do clock. As estradas J e K de ambos os flip-flops foram fixadas em nível lógico alto, conforme mostrado na figura.

O flip-flop 1 está sendo alimentado por um sinal de clock, denominado Clock 1, o qual possui frequência de 1kHz. Os demais sinais de clock, produzidos pelo circuito, chamados Clock 2, Clock 3 e Clock 4 possuem, respectivamente, frequências iguais a

Três diferentes sistemas digitais do tipo Combinacional, A, B e C são representados na Figura 11 abaixo, sendo o sistema A representado pela sua Tabela Verdade, o Sistema B, pelo seu Diagrama de Blocos ou Circuito Lógico, e o Sistema C, pela sua Equação Lógica ou Booleana.

Diferentes sistemas digitais do tipo combinacional são ditos equivalentes se e somente se os valores de suas respectivas saídas forem iguais para cada uma das possíveis combinações de suas variáveis de entrada.

Considerando-se tal conceito de equivalência, é correto afirmar, em relação aos três sistemas combinacionais A, B e C representados na figura, que

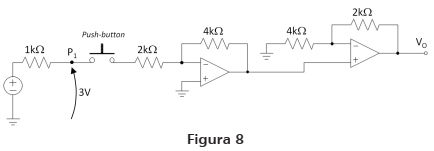

O circuito mostrado na Figura 8 acima utiliza amplificadores operacionais com características ideais e resistores passivos. Na entrada deste circuito, foi conectada uma fonte de tensão CC de valor desconhecido.

Verificou-se que na condição de operação com Push-button aberto, o potêncial elétrico do ponto P1 indicado, em relação ao terra, é igual a 3V, conforme indicado no diagrama do circuito.

Sabendo-se que, na condição de operação com Push-button fechado, os amplificadores operacionais operam na região linear, pode-se afirmar que nesta condição de funcionamento a tensão de saída do circuito (Vo) é igual a

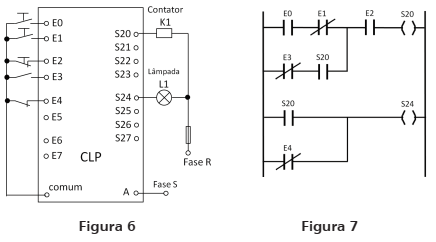

Considere as seguintes afirmações acerca do sistema representado pelas figuras 6 e 7:

I. A lâmpada L1 pode ser usada para indicar se o contator K1 está ligado. Para que esta função indicadora da lâmpada esteja funcionando, é necessário deixar aberto o dispositivo conectado à entrada E4.

II. Para que o contator K1 seja desligado, é necessário pressionar, simultaneamente, os dispositivos conectados às entradas E1 e E2;

III. O contator K1 só pode ser ligado se os dispositivos conectados às entradas E0 e E2 forem pressionados simultaneamente;

IV. Se o dispositivo conectado à entrada E3 estiver fechado, o sistema de retenção ou selo do contator K1 será desativado.

V. O teste da lâmpada L1 pode ser feito bastando-se para isso abrir o dispositivo conectado à entrada E4.

Está correto apenas o que se afirma em

Considerando-se os vários tipos de TIRISTORES existentes, associe corretamente os tipos listados abaixo a suas respectivas características.

Tiristor

(1) DIAC

(2) GTO

(3) IGCT

(4) SCR

(5) TRIAC

Características

( ) Condução em um único sentido; elevada capacidade de bloqueio de tensões diretas e reversas; controle de disparo pelo Gate;

( ) Condução de corrente nos dois sentidos; elevada capacidade de bloqueio de tensões diretas e reversas; controle de disparo pelo Gate;

( ) Condução em um único sentido; elevada capacidade de bloqueio de tensões diretas e reversas; controle de disparo e bloqueio pelo Gate;

( ) Condução de corrente nos dois sentidos; baixa capacidade de bloqueio de tensões diretas e reversas; controle de disparo por tensão direta e reversa.

A sequência correta dessa associação é

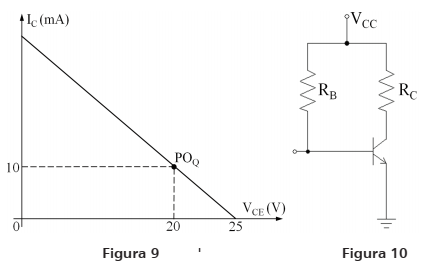

O gráfico da Figura 9 abaixo representa a reta de carga e o ponto de operação quiescente (POQ) do circuito de polarização mostrado na Figura 10. O transistor usado possui h_FE=100 e V_BE=0,7V.

A partir destas informações, os valores dos dois resistores do circuito são

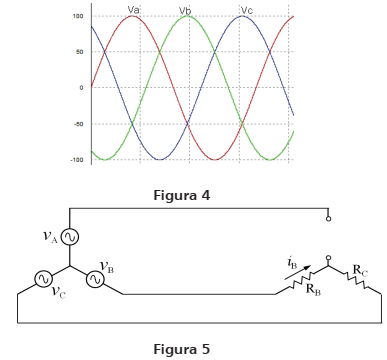

Uma fonte de tensão senoidal trifásica constituída pelas tensões V_A, V_B e V_C, mostradas no gráfico da Figura 4 abaixo, conectadas em estrela, alimenta uma carga trifásica resistiva e equilibrada, também conectada em estrela, na qual R_A=R_B=R_C=10Ω. Num dado momento, a resistência da fase A (R_A) foi desconectada, deixando o circuito, conforme mostrado no diagrama da Figura 5.

O valor eficaz da corrente i_B, mostrada no diagrama, passou a ser de, aproximadamente,

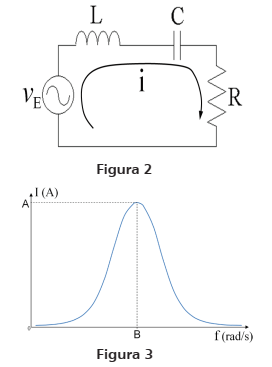

O circuito elétrico abaixo possui os seguintes parâmetros:

V_E = 120V, senoidal ; L=8mH; C=2mF; R=8Ω

O gráfico da Figura 3 abaixo apresenta o módulo da corrente i no circuito da Figura 2, em ampéres, em função da frequência da fonte de tensão senoidal V_E . O eixo horizontal do gráfico é dado em radianos/s, com escala logarítmica na base 2.

Em relação a esse gráfico, as coordenadas A e B nele indicadas valem

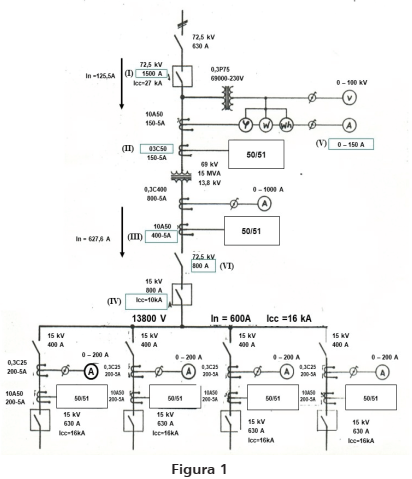

A Figura 1 acima representa um sistema elétrico de potência, através do seu diagrama unifilar, onde se encontram indicadas as grandezas inerentes ao sistema.

Dentre essas grandezas, 6 (seis) estão assinaladas e numeradas de (I) a (VI).

Considere que os valores indicados na barra de 13.800 V estejam corretos.

Está INCORRETO apenas o que se afirma em
