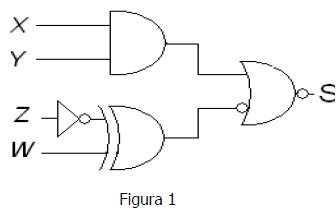

Com relação a figura 1 assinale a alternativa correta:

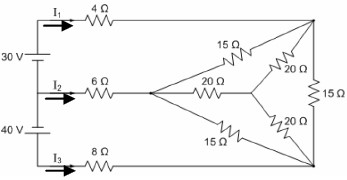

No circuito abaixo, as correntes I₁, I₂, I₃ são respectivamente:

Na fonte do circuito da figura 7 os diodos e os transistores são de silício (Vbe=0.7) e a tensão do diodo Zener é de 6.8 V. A entrada no transformador é conectada à rede elétrica de 120 V (RMS)/60 Hz e o transformador possui uma relação de espiras de n1/n2 = 6 entre o enrolamento primário e o secundário.

O valor mais próximo para a tensão de saída, em relação ao referencial de terra, é de:

Considere uma indústria na qual o consumo mensal de energia elétrica gira em torno de 50611kWh, cuja conta de energia fornecida pela concessionária indica 275kW como demanda máxima. A indústria funciona, em média, 16.25 horas por dia e 25 dias por mês. Nestas condições, a demanda média desta indústria será:

Os esquemas de aterramento TT, TN e IT estão devidamente definidos na norma NBR 5410. De acordo com essa norma, podemos descrever o esquema TN como sendo:

Marque a alternativa abaixo que apresenta a definição correta para “Aterramento de Proteção”:

Um gerador Y balanceado de 220V de linha operando em sequência positiva de fases alimenta uma carga Y a quatro fios formada pelas impedâncias Z₁=(10.39+j6)ohms, Z₂=(3+j5.20)ohms, Z₃=(7.07+j7.07)ohms. O módulo da corrente de neutro nesse sistema trifásico é de:

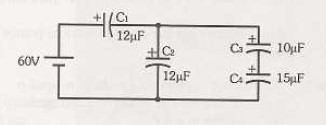

No circuito capacitivo abaixo, a carga Q₁ e a tensão V₁ no capacitor C₁ são respectivamente:

Uma turbina de uma usina hidrelétrica gera energia de 100MWh, abastecendo uma região com tensão de 110V. Marque a alternativa abaixo que apresenta o número de lâmpadas de 200W/110V que essa turbina pode alimentar simultaneamente sem ultrapassar o seu limite de geração.

No circuito abaixo, a tensão e₄ e a corrente i são respectivamente:
