Selecione a alternativa que contenha SOMENTE processos de conformação mecânica de metais:

Avalie o acerto das afirmações adiante com relação às curvas tensão x deformação (convencional) obtidas no ensaio de tração de dois materiais metálicos diferentes e marque com V as sentenças verdadeiras e com F as falsas. Em seguida, marque a opção que contenha a sequência CORRETA:

( ) O material (2) possui maior tenacidade que o material (1);

( ) O material (1) possui maior rigidez que o material (2);

( ) A estricção aparecerá no material (2) quando submetido a uma deformação com valor maior que “A” e menor que “B”;

( ) Na curva (2) há um decréscimo no valor de tensão entre as deformações “B” e “C” em decorrência de uma diminuição de área da seção transversal do corpo de prova;

( ) No material (2) qualquer deformação menor que “A” corresponderá a uma deformação elástica;

( ) Os materiais (1) e (2) possuem tensão de escoamento iguais e tensão de ruptura diferentes.

Avalie o acerto das afirmações adiante com relação às figuras das escalas dos dois paquímetros abaixo (Paquímetro A e Paquímetro
B) e marque com V as verdadeiras e com F as falsas. Em seguida, marque a opção que contenha a sequência CORRETA.

( ) O paquímetro A possui menor divisão da escala fixa igual a 1,0 mm e resolução igual a 0,05 milímetros.

( ) O paquímetro B possui menor divisão da escala fixa igual a 1/16 polegadas e resolução igual a 1/128 polegadas.

( ) Supondo que o traço na escala móvel coincidente com o traço da escala fixa seja aquele assinalado na figura pode-se considerar a leitura no paquímetro A como sendo igual a 2,58 mm.

( ) Supondo que o traço na escala móvel coincidente com o traço da escala fixa seja aquele assinalado na figura pode-se considerar a leitura no paquímetro B como sendo igual a 27/128".

( ) Se calcularmos a resolução dos paquímetros A e B e convertermos o valor obtido para a mesma unidade de medida, chegaremos a conclusão que o paquímetro B possui resolução mais refinada que o paquímetro A.

A figura abaixo mostra uma curva TTT esquematizada de um aço ABNT 1080. Sobre esta são sobrepostas algumas curvas de resfriamentos de tratamentos térmicos diversos, numerados de 1 a 4. Com base nestas curvas, considere as afirmações abaixo e assinale a alternativa que considerar CORRETA:

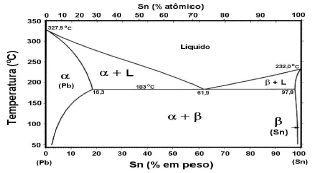

Fez-se uma liga de chumbo e estanho utilizando 26 kg de estanho puro e 61 kg de chumbo puro. Efetuou-se a completa fusão destes metais misturando-os homogeneamente no estado líquido. Utilizando o diagrama Pb-Sn, indique o resultado que mais se aproxima do percentual relativo de fases obtidas para a referida liga numa temperatura imediatamente abaixo da temperatura eutética do diagrama Pb-Sn. Considere que não ocorreram perdas e que todas as transformações ocorreram no equilíbrio.

Fonte: Adaptado de AMERICAN SOCIETY FOR METALS Handbook Committee. Metals handbook. Vol. 3. Metals Park: American Society for Metals

Sobre o processo de soldagem ao arco submerso, considere as seguintes afirmações:

I. Na soldagem ao arco submerso, o arco elétrico não é visível porque fica totalmente coberto pelo fluxo.

II. O fluxo, na forma de grânulos, age como fundente protegendo o metal de solda líquido de contaminações.

III. O processo é de difícil automatização, porque o eletrodo consumível é fornecido em forma de varetas revestidas.

Sobre as afirmações acima, é CORRETO afirmar que:

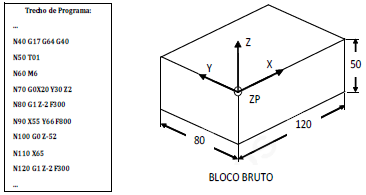

Um programa para usinagem em uma máquina CNC deve conter todas as informações necessárias para a execução automática da peça. No trecho do programa abaixo são listadas as informações que o programador considerou importante para desbastar uma peça de aço ABNT 1020 utilizando uma ferramenta de metal duro.

Sabendo que o zero peça é X=0, Y=0 e Z=0, é CORRETO afirmar:

As principais propriedades exigidas ao material mais adequado para ferramenta de corte no processo de fresamento frontal de alta velocidade do Aço ABNT 1045 são:

I.Tenacidade, dureza a quente e resistência a abrasão.

II. Tenacidade, resistência a abrasão e resistência a compressão.

III. Dureza a quente, direção de corte e resistência a abrasão.

Sobre as afirmações acima, é CORRETO afirmar que:

Na fabricação de uma engrenagem cilíndrica de dentes retos, com 15 dentes, foi utilizada uma fresadora universal. O cabeçote divisor da fresadora possui uma relação de transmissão entre o parafuso sem-fim e a engrenagem coroa de 1/60. No disco divisor foi utilizada a série divisora com 20 espaços. A fresa utilizada para cortar os espaços entre os dentes é de aço rápido, possui 12 dentes e módulo 2 milímetros. No processo de fabricação o operador girava a manivela do cabeçote divisor após cada corte dando a forma aos dentes. Sobre o número de voltas dadas com a manivela do cabeçote divisor após cada corte e o diâmetro primitivo da engrenagem, é CORRETO afirmar.

Na usinagem de uma peça com uma ferramenta de metal duro revestida utilizou-se a velocidade de corte de 157 metros por minuto, recomendada pelo fabricante da ferramenta. A peça possuía um diâmetro inicial igual a 100 milímetros, o tempo de usinagem foi de 15 minutos, o avanço usado foi 0,1 milímetros por rotação, o cavaco formado era contínuo e foi dado um único passe de desbaste em toda sua extensão.

Sobre o comprimento do cavaco obtido e o comprimento da peça, é CORRETO afirmar:
