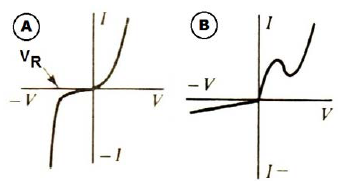

Analise as curvas características a seguir.

Nesse caso, elas correspondem, respectivamente, às curvas dos diodos:

Analise as formas de onda a seguir, referentes às correntes na entrada, na carga e no diodo D1 de um retificador monofásico.


Após análise, é correto afirmar que se trata de um retificador de:

Observe a figura a seguir, em que se apresenta uma antena de uso comercial.

Com relação a essa antena, é correto afirmar que é uma antena:

Analise o mapa K a seguir.

Utilizando esse mapa, determine sua equação simplificada.

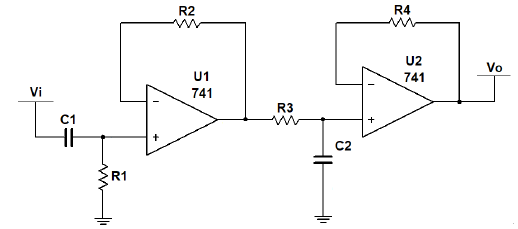

Analise o circuito a seguir, utilizando amplificadores operacionais 741.

Nesse caso, tem-se um filtro do tipo:

Analise o circuito a seguir, utilizando o método de Maxwel.

A corrente e a queda de tensão em R4 são, respectivamente, iguais a:

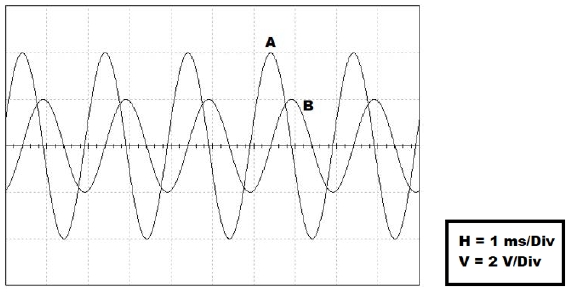

Analise as formas de ondas a seguir.

Após análise, é correto afirmar que os sinais apresentam:

Para a medida do fator de potência de uma instalação elétrica industrial, o instrumento mais adequado é o:

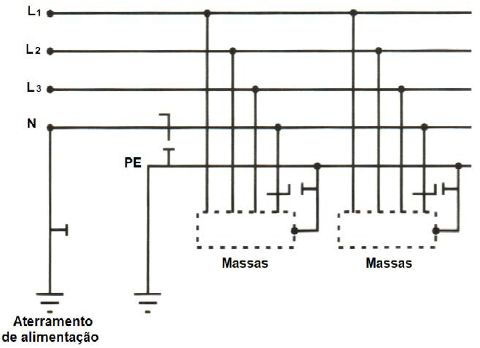

Analise o esquema de aterramento do sistema elétrico trifásico a seguir.

Nesse caso, trata-se do esquema:

Analise as seguintes afirmativas relativas aos motores de indução monofásicos, assinalando com V as verdadeiras e com F as falsas.
( )O motor alcança 60 a 70% da potência do motor trifásico de mesmo tamanho. ( )O motor com seis terminais permite a inversão de giro, semelhante ao motor trifásico. ( )O motor de polos sombreados utiliza um disjuntor centrífugo durante a partida. ( )O motor de fase dividida permite um controle de velocidade numa faixa ampla em função de sua velocidade síncrona.
Assinale a sequência CORRETA.
