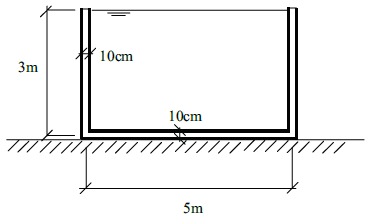

A figura está mostrando a seção transversal de um reservatório aberto apoiado no solo. O comprimento na direção longitudinal desse reservatório é igual a 15m.

Quando estiver cheio de água (peso específico = 10kN/m³), o momento fletor máximo M_MAX e o esforço cortante máximo V_MAX atuante nas paredes desse reservatório será igual a:

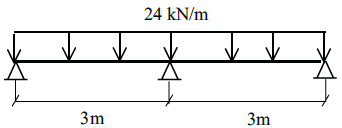

A viga contínua da figura está submetida a uma carga uniformemente distribuída e sua seção transversal é constante ao longo de todo o seu comprimento.

Os momentos fletores máximos positivo e negativo atuantes nessa viga são os seguintes:

A estrutura da figura, formada por duas barras articuladas de seção transversal igual a 4 cm², foi projetada para suportar uma carga vertical F.

Quando F for igual a 20 kN, as tensões normais nestas barras são as seguintes:

A estrutura da figura está engastada na base e está submetida a um carregamento uniformemente distribuído na haste horizontal e a uma carga concentrada na haste vertical.

Na seção do engaste, o momento fletor M, o esforço cortante V e o esforço normal N são os seguintes:

A figura está mostrando as tensões normais e as tensões de cisalhamento \( τ \) no estado plano de tensões em um determinado ponto de uma chapa fina de aço.

As tensões principais valem:

A haste da figura tem seção transversal quadrada de lado igual a 5cm e é composta por dois materiais diferentes com os seguintes módulos de elasticidade:

E (material 1) = 100 GPa

E (material 2) = 50 GPa

Quando esta haste estiver submetida a uma carga P = 200kN, a deformação vai ser igual a:

A barra de madeira da figura com seção transversal quadrada de lado igual a 10cm está submetida a uma carga centrada de compressão.

Considerando-se que a tensão admissível da madeira seja igual a 10MPa, pode-se afirmar que, em serviço:

Uma barra homogênea de aço de seção transversal constante está apoiada em uma superfície lisa horizontal, conforme mostrado na figura.

Considerando-se que o coeficiente de dilatação térmica do aço é igual a 12 x 10^-6 / ºC, o alongamento da barra para uma variação de temperatura igual a +30º C será igual a:

A sapata da figura de base quadrada deve ser projetada como uma sapata rígida para suportar uma carga vertical centrada de um pilar quadrado de lado igual a 20cm.

Considerando-se que o peso próprio da sapata já está incluído nesta carga vertical e que a pressão admissível do solo é de 300 kN/m², as menores dimensões dessa sapata rígida devem ser as seguintes:

O muro de arrimo da figura está suportando um solo de peso específico igual a 16 kN/m³ e com um coeficiente de empuxo ativo igual a 1/3.

Pelo Método de Rankine, o valor total do empuxo ativo sobre este muro será igual a:
